Mercedes-Benz Klasa A w176 (2012-2018) – skrzynka bezpieczników
Mercedes-Benz Klasa A w176 (2012-2018) – schemat skrzynki bezpieczników
Rok produkcji: 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie Klasa A w176 (2012-2018) to bezpiecznik 72 w skrzynce bezpiecznikowej w miejscu na nogi pasażera.

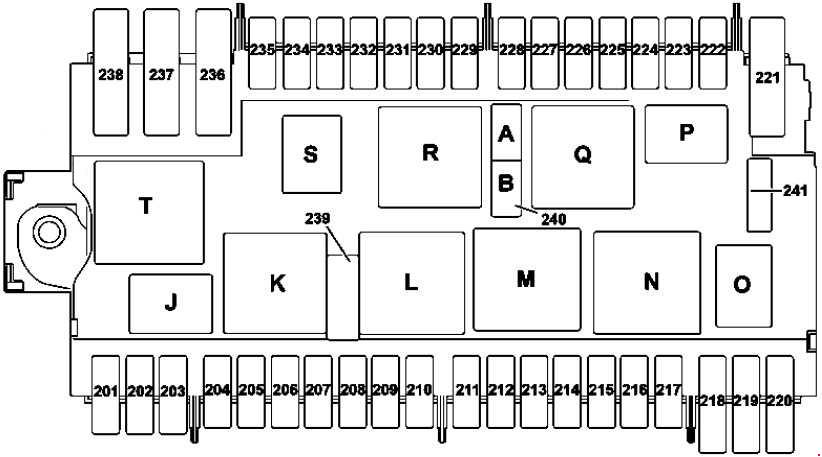

Skrzynka bezpieczników w komorze silnika
| Nr | Opis | Ampery [A] |
| 201 | Syrena alarmowa | 5 |
| 202 | Stacjonarna jednostka sterująca nagrzewnicą | 20 |
| 203 | Reflektor LED: p
Prawy przedni reflektor |
15 |
| 204 | Elektroniczna jednostka sterująca programem stabilności | 25 |
| 205 | Lewy klakson;
Prawy klakson. |
15 |
| 206 | Obowiązuje dla silnika 651:
Jednostka sterująca CDI Obowiązuje dla silnika 607: Jednostka sterująca zespołem napędowym |
5 |
| 207 | Dotyczy silnika wysokoprężnego:
Przekaźnik obwodu87M |
5 |
| 208 | Obowiązuje dla silnika 133, 607:
Przekaźnik obwodu 87 |
7.5 |
| 209 | Reflektor LED:
Lewy przedni reflektor |
15 |
| 210 | Przekaźnik podgrzewanej szyby przedniej;
od 01.09.2015 r .: Przekaźnik czołowy rozrusznika. |
5 |
| 211 | Nieużywany | – |
| 212 | Obowiązuje dla silnika 133, 270:
Tuleja łącząca, obwód 87M3; Dotyczy Silnika 651: Element grzejny przewodu odpowietrzającego; Element grzejny termostatu płynu chłodzącego; Zawór przełączający obejścia chłodnicy recyrkulacji spalin; Dotyczy silnika 607 (norma emisji EU5): Czujnik tlenu przed katalizatorem; Ciśnienie doładowania ustawnik pozycyjny; Dotyczy silnika 607 (norma emisji EU6): Czujnik tlenu przed katalizatorem; Obowiązuje dla silnika 607: Jednostka sterująca CDI. |
15 |
| 213 | Obowiązuje dla silników 133, 270, 651:
Tuleja łącząca, obwód 87 M2e; Dotyczy silnika 607 (norma emisji EU5): Wałek rozrządu; Czujnik Halla; Jednostka sterująca CDI; Zawór sterujący ilością; Dotyczy silnika 607 (Norma emisji EU6): Czujnik tlenu za katalizatorem; Jednostka sterująca CDI. |
15 |
| 214 | Obowiązuje dla silników 133, 270, 651:
Tuleja łącząca, obwód 87 M4e |
10 |
| 215 | Obowiązuje dla silnika benzynowego:
Cewka zapłonowa cylindra 1; Cewka zapłonowa cylindra 2; Cewka zapłonowa cylindra 3; Cewka zapłonowa cylindra 4; Dotyczy silnika 651: Zawór kontroli ilości Dotyczy silnika 607: Jednostka sterująca CDI; Regulator ciśnienia doładowania; Zawór sterujący ilością. |
20 |
| 216 | Obowiązuje dla silnika benzynowego:
Jednostka sterująca ME-SFI; Obowiązuje dla silnika 607: Jednostka sterująca zespołem napędowym. |
5 |
| 217 | Obowiązuje z przekładnią 724:
W pełni zintegrowana jednostka sterująca skrzynią biegów z podwójnym sprzęgłem. |
25 |
| 218 | Elektroniczna jednostka sterująca programem stabilności | 5 |
| 219 | Nieużywany | – |
| 220 | Pompa obiegowa chłodziwa przekładniowego | 10 |
| 221 | Nieużywany | – |
| 222 | Nieużywany | – |
| 223 | Nieużywany | – |
| 224 | Sterownik elektryczny DISTRONIC;
Jednostka sterująca COLLISION PREVENTION ASSIST. |
7.5 |
| 225 | Nieużywany | – |
| 226 | Nieużywany | – |
| 227 | Nieużywany | – |
| 228 | Nieużywany | – |
| 229 | Zespół lewego przedniego światła | 5 |
| 230 | Elektroniczna jednostka sterująca programem stabilności | 5 |
| 231 | Zespół prawego przedniego światła | 5 |
| 232 | Jednostka sterująca reflektorami | 15 |
| 233 | Nieużywany | – |
| 234 | Obowiązuje dla silnika 607:
Jednostka sterująca zespołem napędowym |
5 |
| 235 | Obowiązuje dla silnika 607:
Silnik wentylatora; Siłownik żaluzji chłodnicy. |
7.5 |
| Obowiązuje dla silnika 133:
Pompa obiegowa chłodnicy powietrza doładowującego. |
7.5 | |
| 236 | Jednostka sterująca SAM | 40 |
| 237 | Elektroniczna jednostka sterująca programem stabilności | 40 |
| 238 | Podgrzewana szyba przednia | 50 |
| 239 | Przekaźnik prędkości wycieraczek 1/2 | 30 |
| 240A | Przekaźnik 50 rozrusznika | 25 |
| 240B | Obwód 15 przekaźnika (niezatrzaśnięty) | 25 |
| 241 | Nieużywany | 7.5 |
| Przekaźnik | ||
| J | Przekaźnik klaksonu | |
| K | Przekaźnik prędkości wycieraczek 1/2 | |
| L | Przekaźnik włączania / wyłączania wycieraczek szyby przedniej | |
| M | Przekaźnik 50 rozrusznika | |
| N | Przekaźnik obwodu 87 M. | |
| O | ECO start/stop:
Przekaźnik pompy obiegowej chłodziwa przekładniowego |
|
| P | Przekaźnik rezerwowy (F58kP) | |
| Q | Obwód 15 przekaźnika (niezatrzaśnięty) | |
| R | Przekaźnik 15 obwodu | |
| S | Obwód 87 przekaźnika | |
| T | Podgrzewany przekaźnik przedniej szyby | |

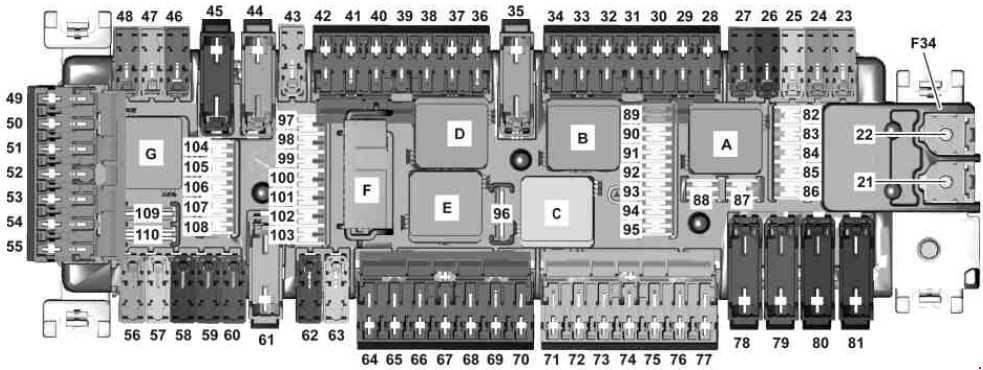

Skrzynka bezpieczników we wnęce na nogi pasażera
| Nr | Opis | Ampery [A] |
| 21 | Dotyczy silnika wysokoprężnego:
Wzmacniacz nagrzewnicy PTC |
150 |
| 22 | Dodatkowy przekaźnik akumulatora do funkcji ECO start/stop | 200 |
| 23 | Sterownik lewych drzwi przednich | 30 |
| 24 | Sterownik prawych drzwi przednich | 30 |
| 25 | Jednostka sterująca SAM | 30 |
| 26 | Dodatkowa tuleja złącza akumulatora ECO start / stop | 10 |
| 27 | Moduł bezpieczników i przekaźników komory silnika | 30 |
| 28 | Jednostka sterująca generatorem dźwięku we wnętrzu pojazdu | 5 |
| 29 | do 02.11.2014:
Gniazdo przyczepy; od 03.11.2014: Jednostka sterująca rozpoznawania przyczepy. |
15 |
| 30 | Jednostka sterująca rozpoznawania przyczepy | 5 |
| 31 | 4MATIC:
Sterownik napędu na wszystkie koła |
5 |
| 32 | Jednostka sterująca modułu lampki kierownicy | 5 |
| 33 | Panel sterowania Audio/COMAND | 5 |
| 34 | Jednostka sterująca i operacyjna ACC | 7,5 |
| 35 | Ogrzewanie tylnej szyby | 40 |
| 36 | Jednostka sterująca fotela kierowcy;
Jednostka sterująca regulacją podparcia lędźwiowego fotela kierowcy. |
7,5 |
| 37 | Wyświetlacz Audio/COMAND | 7,5 |
| 38 | Jednostka sterująca dodatkowego systemu przytrzymującego | 7,5 |
| 39 | Jednostka sterująca panelu sterowania podwieszanego | 10 |
| 40 | Obowiązuje dla silnika 651 (norma emisji EU6):
Jednostka sterująca zespołem napędowym |
15 |
| 41 | Moduł sterujący panoramicznym przesuwnym szyberdachem | 30 |
| 42 | Radio (Audio 5 USB, Audio 20 CD, Audio 20 CD ze zmieniarką CD);
Jednostka sterująca COMAND. |
5 |
| Radio (Radio 20, Audio 20 USB) | 25 | |
| 43 | Jednostka sterująca systemem parkowania | 5 |
| 44 | Lewy przedni odwracalny zwijacz napięcia awaryjnego | 40 |
| 45 | Prawy przedni odwracalny zwijacz napięcia awaryjnego | 40 |
| 46 | Jednostka sterująca przedniego siedzenia pasażera;
Jednostka sterująca regulacją podparcia lędźwiowego siedzenia pasażera. |
7,5 |
| 47 | Moduł nawigacyjny;
Jednostka sterująca uchwytu iPhone®. |
7,5 |
| Jednostka sterująca adaptacyjnym systemem tłumienia | 25 | |
| 48 | Nieużywany | – |
| 49 | Jednostka sterująca do zestawu Drive Kit dla iPhone® | 7,5 |
| Silnik wentylatora COMAND | 5 | |
| 50 | Jednostka sterująca osłoną kamery | 5 |
| 51 | Nieużywany | – |
| 52 | Nieużywany | – |
| 53 | Nieużywany | – |
| 54 | Nieużywany | – |
| 55 | Moduł komunikacyjny usług telematycznych Jednostka sterująca KEYLESS-GO |
5 |
| 56 | Jednostka sterująca modułu lampki kierownicy | 10 |
| 57 | Asystent utrzymania pasa ruchu:
Wielofunkcyjna jednostka sterująca pojazdu specjalnego przeznaczenia. |
30 |
| Pojazd specjalny:
wielofunkcyjna jednostka sterująca pojazdu specjalnego przeznaczenia |
7.5 | |
| 58 | Skrzynka bezpieczników pojazdu ratowniczego | 30 |
| 59 | Sterowanie przednim fotelem pasażera | 30 |
| 60 | Jednostka sterująca fotela kierowcy | 30 |
| 61 | Jednostka sterująca wzmacniaczem systemu dźwiękowego | 40 |
| 62 | Dotyczy skrzyni biegów 711:
Elektryczna blokada kierownicy |
20 |
| 63 | Jednostka sterująca układu paliwowego | 25 |
| 64 | Elektroniczna jednostka sterująca poborem opłat;
Dedykowana jednostka sterująca komunikacją bliskiego zasięgu. |
1 |
| 65 | Lampa w schowku na rękawiczki | 5 |
| 66 | Skrzynka bezpieczników pojazdu ratowniczego | 15 |
| 67 | Nieużywany | – |
| 68 | Nieużywany | – |
| 69 | Nieużywany | – |
| 70 | Gniazdo tylnej konsoli środkowej | 25 |
| 71 | Gniazdo bagażnika | 25 |
| 72 | Przednia zapalniczka z oświetleniem popielniczki;
Wewnętrzne gniazdo zasilania pojazdu. |
25 |
| 73 | Sterownik elektrycznego hamulca postojowego | 30 |
| 74 | Sterownik elektrycznego hamulca postojowego | 30 |
| 75 | Jednostka sterująca rozpoznawania przyczepy | 20 |
| 76 | Jednostka sterująca rozpoznawania przyczepy | 25 |
| 77 | Jednostka sterująca rozpoznawania przyczepy | 25 |
| 78 | Skrzynka bezpieczników pojazdu ratowniczego | 40 |
| 79 | Jednostka sterująca SAM | 40 |
| 80 | Jednostka sterująca SAM | 40 |
| 81 | Regulator dmuchawy | 40 |
| 82 | Jednostka sterująca panelu sterowania podwieszanego | 10 |
| 83 | Elektroniczna jednostka sterująca blokadą zapłonu | 7,5 |
| 84 | Jednostka sterująca górnego panelu sterowania | 5 |
| 85 | ATA [EDW]/ochrona przed holowaniem/jednostka sterująca zabezpieczeniem wnętrza | 5 |
| 86 | Wzmacniacz antenowy FM, AM i CL [ZV];
od 01.06.2016: Wzmacniacz/kompensator anteny systemu telefonii komórkowej. |
5 |
| 87 | Złącze diagnostyczne | 10 |
| 88 | Zestaw wskaźników | 10 |
| 89 | Włącznik świateł zewnętrznych | 5 |
| 90 | Inteligentny czujnik radarowy lewego tylnego zderzaka;
Inteligentny czujnik radarowy dla prawego tylnego zderzaka. |
5 |
| 91 | Przełącznik monitorowania działania pedału;
Przełącznik oświetlenia nogi. |
5 |
| 92 | Jednostka sterująca układu paliwowego | 5 |
| 93 | Sterownik elektrycznego hamulca postojowego | 5 |
| 94 | Jednostka sterująca dodatkowego systemu przytrzymującego | 7,5 |
| 95 | Rozpoznawanie zajętości przedniego siedzenia pasażera i jednostka sterująca systemu wykrywania ciężaru ACSR (WSS) |
7,5 |
| 96 | Silnik wycieraczki tylnej klapy | 15 |
| 97 | Złącze elektryczne telefonu komórkowego | 5 |
| 98 | Jednostka sterująca SAM | 5 |
| 99 | Jednostka sterująca monitora ciśnienia w oponach | 5 |
| 100 | Obowiązuje dla silnika 133:
INTERFEJS DIRECT SELECT |
5 |
| 101 | 4MATIC:
Sterownik napędu na wszystkie koła |
10 |
| 102 | Odbiornik zdalnego sterowania nagrzewnicy stacjonarnej;
Obowiązuje dla pojazdów AMG od 01.09.2015: Jednostka sterująca trybem transmisji; od 01.06.2016: Przełącznik anteny do nagrzewnicy telefonicznej i stacjonarnej. |
5 |
| 103 | Jednostka sterująca systemem połączeń alarmowych;
Moduł komunikacyjny usług telematycznych; Jednostka sterująca HERMES. |
5 |
| 104 | Jednostka sterująca interfejsem multimedialnym
Jednostka przyłączeniowa multimediów |
5 |
| 105 | Jednostka sterująca Digital Audio Broadcasting;
Jednostka sterująca satelitarnym cyfrowym radiem audio (SDAR). |
5 |
| Moduł tunera | 7,5 | |
| 106 | Kamera wielofunkcyjna | 5 |
| 107 | Cyfrowy tuner TV | 5 |
| 108 | do 31.05.2016:
Kamera cofania |
5 |
| od 01.06.2016 r:
Kamera cofania |
7,5 | |
| 109 | Złącze elektryczne gniazda ładowania | 20 |
| 110 | Sterownik radiowy COMAND;
Sterownik dźwięku silnika. |
30 |
| Przekaźnik | ||
| A | Przekaźnik 15 obwodu | |
| B | Przekaźnik wycieraczki tylnej szyby | |
| C | Obwód przekaźnika 15R2 | |
| D | Podgrzewany przekaźnik tylnej szyby | |
| E | Obwód 15R1 przekaźnika | |
| F | Obwód przekaźnika 30g | |
| G | Nieużywany | |

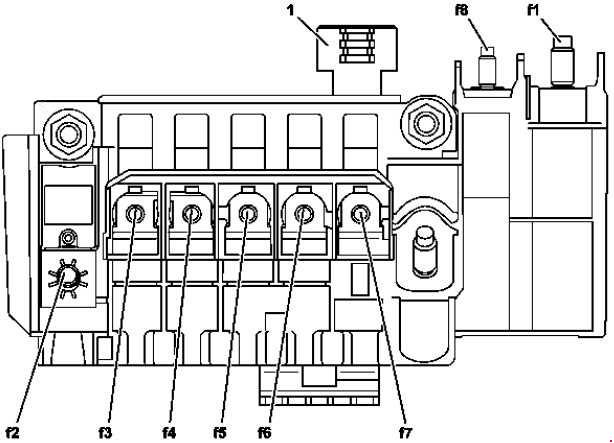

Przednia elektryczna skrzynka bezpiecznikowa
| Nr | Opis | Ampery [A] |
| 1 | Alternator | 300 |
| 2 | Skrzynka bezpieczników wewnątrz pojazdu | 200 |
| Dotyczy silnika wysokoprężnego:
Wewnętrzna skrzynka bezpieczników pojazdu |
250 | |
| 3 | Elektryczna jednostka sterująca wspomaganiem kierownicy | 100 |
| 4 | Jednostka sterująca SAM | 40 |
| 5 | Silnik wentylatora | 80 |
| 6 | Obowiązuje dla silnika 607:
Jednostka sterująca podgrzewaniem paliwa |
70 |
| 7 | Obowiązuje dla silnika 607 (norma emisji EU5):
Jednostka sterująca wspomagająca podgrzewacz regeneracyjny DPF |
125 |
| 8 | Obowiązuje dla silników 607, 651:
Stopień wyjściowy jarzenia |
100 |

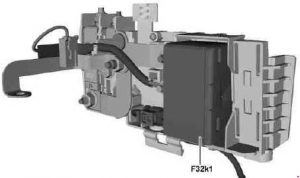

| Przekaźnik | ||
| F32k1 | Przekaźnik odsprzęgający | |
