Mercedes-Benz Klasa C w205 (2014-2018) – skrzynka bezpieczników

10/08/2020

Spis treści

Mercedes-Benz Klasa C w205 (2014-2018) – schemat skrzynki bezpieczników

Rok produkcji: 2014, 2015, 2016, 2017, 2018.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie Klasa C w205 (2014-2018) to bezpiecznik 446 w skrzynce bezpiecznikowej

Skrzynka bezpieczników na desce rozdzielczej

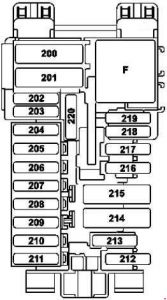

Mercedes-Benz Klasa C W205 – schemat skrzynki bezpieczników – deska rozdzielcza
Numer [A] Opis
200 50 Przednia jednostka sterująca SAM
201 40 Przednia jednostka sterująca SAM
202 5 Syrena alarmowa
ATA [EDW] / ochrona przed holowaniem / jednostka sterująca zabezpieczeniem wnętrza (A205)
203 20 Obowiązuje z przekładnią 716:  Elektryczna blokada kierownicy
204 5 Złącze diagnostyczne
205 7,5 Elektroniczna jednostka sterująca blokadą zapłonu
206 5 Zegar analogowy
207 15 Jednostka kontroli klimatu
208 7,5 Zestaw wskaźników
209 5 Klimat kontrola jednostki operacyjnej
jednostki Górny panel sterowania kontrola
210 5 Jednostka sterująca modułu lampki kierownicy
211 25 AMG:  elektroniczna jednostka sterująca programem stabilności
212 5 od 01.06.2016 r:  Przełącznik anteny do ogrzewania telefonicznego i stacjonarnego
213 5 Elektroniczna jednostka sterująca programem stabilności
214 30 AMG: Sterownik  elektrycznego hamulca postojowego
215 Zapasowy
216 7,5 Lampa w schowku na rękawiczki
217 5 Wersja japońska:  dedykowana jednostka sterująca komunikacją krótkiego zasięgu
218 7,5 Jednostka sterująca dodatkowego systemu przytrzymującego
219 5 Jednostka sterująca systemu wykrywania masy (WSS)
220 Zapasowy
Przekaźnik
D Przekaźnik, obwód 15R

Skrzynka bezpieczników w komorze silnika

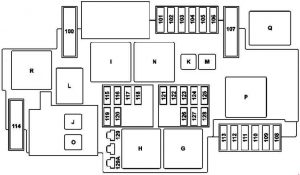

Mercedes-Benz Klasa C w205 – schemat skrzynki bezpieczników – komora silnika
Numer [A] Opis
100 40 Hybrydowa:  pompa próżniowa
101 15 Obowiązuje z wyjątkiem AMG:  tuleja łącząca, obwód 87/2
20 AMG:  tuleja łącząca, obwód 87/2
102 20 Obowiązuje z wyjątkiem AMG:  tuleja łącząca, obwód 87/1
25 AMG:  tuleja łącząca, obwód 87/1
103 15 Obowiązuje z wyjątkiem AMG:  tuleja łącząca, obwód 87/4
20 AMG:  tuleja łącząca, obwód 87/4
104 15 Obowiązuje z wyjątkiem AMG:  tuleja łącząca, obwód 87/3
20 AMG:  tuleja łącząca, obwód 87/3
105 15 Dotyczy przekładni 722.9 (z wyjątkiem 722.930):  Jednostka sterująca pomocniczą pompą oleju automatycznej skrzyni biegów
106 Zapasowy
107 60 Obowiązuje z silnikiem 274,9:  Elektryczna pompa płynu chłodzącego
108 20 Statyczny reflektor LED:  prawy przedni reflektor
Wysokowydajny reflektor LED, dynamiczny reflektor LED:
lewy przedni reflektor
Prawy przedni reflektor
109 30 Silnik wycieraczek
110 20 Statyczny reflektor LED:  Lewy przedni reflektor
Wysokowydajna dioda LED, dynamiczny reflektor LED:
Lewy przedni reflektor
Prawy przedni reflektor
111 30 Rozrusznik
112 15 Hybrydowy:  czujnik pedału przyspieszenia
113 Zapasowy
114 40 Sprężarka AIRmatic
115 15 Lewy klakson i prawy klakson
116 Zapasowy
117 Zapasowy
118 5 Hybrydowy:  jednostka sterująca elektronicznego programu stabilności
119 15 Obwód 87 C2 tuleja złącza
120 5 Obowiązuje z wyjątkiem AMG:  tuleja złącza obwodu 87 C1
15 AMG:  tuleja złącza obwodu 87 C1
121 5 Elektroniczna jednostka sterująca programem stabilności
122 5 Przekaźnik CPC
123 Zapasowy
124 Zapasowy
125 5 Przednia jednostka sterująca SAM
126 5 Jednostka sterująca zespołem
napędowym Dotyczy silnika wysokoprężnego:  jednostka sterująca CDI
Dotyczy silnika benzynowego:  jednostka sterująca ME-SFI
127 5 Hybrydowy:  ogranicznik zaniku napięcia
128 5 Lewy przedni zespół lamp i włącznik świateł zewnętrznych
129 30 Hybrydowy:  obwód rozrusznika 50 przekaźnik
129A 30 Hybrydowy:  obwód rozrusznika 50 przekaźnik
Przekaźnik
C Przekaźnik 15 w komorze silnika
H Przekaźnik 50 rozrusznika
I Hybrydowy:  przekaźnik pompy próżniowej (+)
J Przekaźnik CPC
K. Obowiązuje dla przekładni 722.9 (z wyjątkiem 722.930): Przekaźnik pompy olejowej
L Przekaźnik klaksonowy
M Przekaźnik nagrzewnicy położenia postojowego wycieraczek
N Obwód przekaźnika 87 M.
O Hybrydowy:  obwód rozrusznika 15 przekaźnik
P Obowiązuje z silnikiem 274,9:  Przekaźnik pompy płynu chłodzącego
Q Hybrydowy: przekaźnik pompy próżniowej (-)
R Przekaźnik AIRmatic
Zobacz również:  Mercedes Klasa E W211 (2002-2009) – skrzynka bezpieczników

Skrzynka bezpieczników w przestrzeni na nogi pasażera

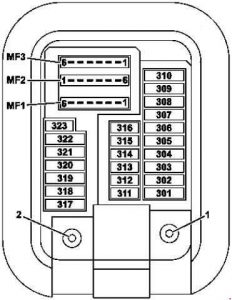

Mercedes Benz Klasa C W205 – Schemat skrzynki bezpieczników – przestrzeń na nogi pasażera
Numer [A] Opis
301 5 Hybrydowy:  pirofuza przez odłącznik wysokiego napięcia
302 30 Sterownik prawych drzwi przednich
303 30 W205, S205, V205: Sterownik  lewych drzwi tylnych
A205, C205: Sterownik  tylny
304 20 alid for Transmission 722:  Inteligentny moduł serwo dla DIRECT SELECT
305 30 Sterownik siedzenia
kierowcy Sterownik ogrzewania siedzenia kierowcy Sterownik ogrzewania
przedniego siedzenia
306 30 Sterownik przedniego siedzenia
pasażera Sterownik ogrzewania przedniego fotela pasażera Sterownik ogrzewania
przedniego siedzenia
307 5 AMG:  Aktywna jednostka sterująca mocowaniem silnika
308 30 Wersja USA:  złącze elektryczne elektrycznego sterowania hamulcem
309 10 Jednostka sterująca systemem połączeń alarmowych
5 Jednostka sterująca HERMES
Moduł komunikacyjny usług telematycznych
310 20 AMG:  Aktywna jednostka sterująca mocowaniem silnika
311 10 Elektroniczny regulator dmuchawy Booster
312 10 Jednostka sterująca panelu sterowania podwieszanego
313 10 Hybrydowy:  jednostka sterująca elektroniki mocy
314 5 AMG:  Elektroniczna jednostka sterująca mechanizmem różnicowym
315 5 Jednostka sterująca zespołem
napędowym Dotyczy silnika wysokoprężnego:  jednostka sterująca CDI
Dotyczy silnika benzynowego:  jednostka sterująca ME-SFI
316 7,5 Jednostka sterująca dodatkowego systemu przytrzymującego
317 30 Moduł sterujący panoramicznym szyberdachem. Moduł sterujący
przesuwanym dachem
318 20 Stacjonarna jednostka sterująca nagrzewnicą
319 5 Hybrydowy:  wysokonapięciowy grzejnik PTC
320 25 Jednostka sterująca AIRMATIC Jednostka sterująca z
adaptacyjnym systemem amortyzacji
321 5 Wersja japońska: dedykowana jednostka sterująca komunikacją krótkiego zasięgu
322 20 Jednostka główna
323 5 Jednostka sterująca systemem parkowania
MF1 / 1 7,5 Wyświetlacz Audio / COMAND
Silnik wentylatora sprzętu audio
MF1 / 2 7,5 Wielofunkcyjna kamera stereofoniczna Wielofunkcyjna kamera
monofoniczna
MF1 / 3 7,5 Czujnik deszczu / światła z dodatkowymi funkcjami
W205, S205, V205:  Panel sterowania podwieszonego
MF1 / 4 7,5 Sterownik siedzenia
kierowcy Sterownik ogrzewania siedzenia kierowcy Sterownik ogrzewania
przedniego siedzenia
MF1 / 5 7,5 Sterownik przedniego siedzenia
pasażera Sterownik ogrzewania przedniego fotela pasażera Sterownik ogrzewania
przedniego siedzenia
MF1 / 6 7,5 Jednostka sterująca modułu lampki kierownicy
MF2 / 1 5 Lewy przedni odwracalny zwijacz napięcia awaryjnego
MF2 / 2 5 Panel sterowania Audio / COMAND
Touchpad
MF2 / 3 5 Prawy przedni odwracalny zwijacz napięcia awaryjnego
MF2 / 4 5 Wyświetlacz Heads-up
MF2 / 5 5 Jednostka połączeniowa multimediów
MF2 / 6 5 Hybrydowy:  elektryczna sprężarka czynnika chłodniczego
MF3 / 1 5 Linia sprzężenia zwrotnego, zacisk 30g, przednia jednostka sterująca SAM
MF3 / 2 5 Jednostka sterująca czujnikami radarowymi
MF3 / 3 Zapasowy
MF3 / 4 5 Grupa przycisków na tablicy rozdzielczej po stronie kierowcy
MF3 / 5 5 Tylna jednostka sterująca klimatyzacją
MF3 / 6 5 Jednostka sterująca monitora ciśnienia w oponach

Skrzynka bezpieczników w bagażniku

Wariant 1

Zobacz również:  Mercedes-Benz Klasa E w124 (E300 Turbodiesel) – skrzynka bezpieczników
Mercedes Benz C Klasa W205 – bezpieczniki schemat – bagażnik (wariant 1)

Wariant 2

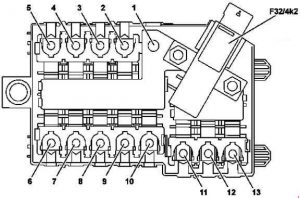

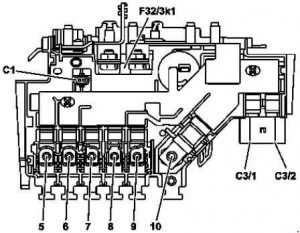

Mercedes Benz Klasa C W205 – bezpieczniki schemat – bagażnik (wariant 2)

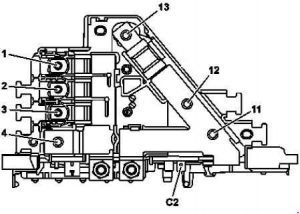

1 – Zasilanie zacisku 30 „E1”
2 – Zasilanie zacisku 30g „E2”

Numer [A] Opis
400 25 BlueTEC:  jednostka sterująca  AdBlue ®
401 15 BlueTEC:  jednostka sterująca  AdBlue ®
402 20 BlueTEC:  jednostka sterująca  AdBlue ®
403 30 Obowiązuje do 30.11.2015 r:  Przedni fotel pasażera, przełącznik częściowo elektrycznej regulacji siedzenia
25 Obowiązuje od 01.12.2015 r:  Przedni fotel pasażera, przełącznik częściowo elektrycznej regulacji siedzenia
404 30 Obowiązuje do 30.11.2015 r:  Fotel kierowcy, wyłącznik częściowo elektrycznej regulacji siedzenia
25 Obowiązuje od 01.12.2015 r:  Fotel kierowcy, wyłącznik częściowo elektrycznej regulacji siedzenia
405 Zapasowy
406 30 Sterownik lewych drzwi przednich
407 Zapasowy
408 30 W205, S205, V205: Sterownik  prawych tylnych drzwi
A205, C205:  Tylny sterownik
409 Zapasowy
410 5 Stacjonarny odbiornik radiowy zdalnego sterowania nagrzewnicą
Przełącznik anteny do telefonu i stacjonarnej nagrzewnicy
411 30 Lewy przedni odwracalny zwijacz napięcia awaryjnego
412 7,5 Hybrydowy:  jednostka sterująca systemu zarządzania akumulatorem
413 5 Sterownik pokrywy bagażnika
414 5 Moduł tunera
415 5 Jednostka sterująca osłoną kamery
Generator rozpylacza perfum
416 7,5 Wzmacniacz / kompensator anteny systemu telefonii
komórkowej Płytka stykowa telefonu komórkowego
417 5 Jednostka sterująca kamery 360 ° Kamera
cofania
418 5 Jednostka sterująca ogrzewaniem tylnych siedzeń Jednostka
sterująca AIRSCARF
419 5 Jednostka sterująca regulacją podparcia lędźwi przedniego fotela pasażera
420 5 Jednostka sterująca regulacją podparcia lędźwiowego fotela kierowcy
421 Zapasowy
422 Zapasowy
423 5 Jednostka sterująca wzmacniaczem systemu dźwiękowego
424 15 Jednostka sterująca AIR BODY CONTROL Plus
Dotyczy silnika 276:  Jednostka sterująca dźwiękiem silnika
425 Zapasowy
426 Zapasowy
427 Zapasowy
428 Zapasowy
429 Zapasowy
430 Zapasowy
431 25 Wielofunkcyjna jednostka sterująca pojazdu specjalnego przeznaczenia
432 25 Wielofunkcyjna jednostka sterująca pojazdu specjalnego przeznaczenia
433 15 Jednostka sterująca rozpoznawania przyczepy
434 15 Jednostka sterująca rozpoznawania przyczepy
30 AMG: Sterownik  elektrycznego hamulca postojowego
435 25 Jednostka sterująca rozpoznawania przyczepy
AMG: Elektroniczna jednostka sterująca mechanizmem różnicowym
436 15 Jednostka sterująca rozpoznawania przyczepy
437 25 Jednostka sterująca rozpoznawania przyczepy
438 30 Jednostka sterująca przetwornikiem DC / AC
439 5 Taksometr Taksometr z
lustrem
25 A205: Tylna jednostka sterująca
440 30 Jednostka sterująca ogrzewaniem tylnych siedzeń Jednostka
sterująca AIRSCARF
441 30 Jednostka sterująca AIRSCARF
442 25 Jednostka sterująca układu paliwowego
443 30 Prawy przedni odwracalny zwijacz napięcia awaryjnego
444 15 Złącze elektryczne tabletu PC
445 15 S205:  Gniazdo bagażnika
446 15 Przednia zapalniczka  z oświetleniem popielniczki
Wewnętrzne gniazdo zasilania pojazdu
447 15 Gniazdo 12V w prawej konsoli środkowej
448 10 Obowiązuje dla transmisji 722, 725: Kondensator zapadkowy
449 5 Dotyczy silnika 626:  Wkład filtra paliwa ze zintegrowaną nagrzewnicą
AMG: Sterownik  elektrycznego hamulca postojowego
450 5 Tylna jednostka sterująca SAM
451 5 Jednostka sterująca układu paliwowego
BlueTEC:  jednostka sterująca  AdBlue ®
452 5 Zintegrowany czujnik radarowy zewnętrznego prawego tylnego zderzaka
Zintegrowany czujnik radarowy zewnętrznego lewego tylnego zderzaka
Środkowy czujnik radarowy tylnego zderzaka
Zewnętrzny prawy tylny czujnik radarowy
Zewnętrzny lewy tylny zderzak czujnik radarowy
453 5 Czujnik radarowy lewego przedniego zderzaka Czujnik radarowy
prawego przedniego zderzaka
Sterownik COLLISION PREVENTION ASSIST
454 7,5 Obowiązuje dla transmisji 722: W  pełni zintegrowana jednostka sterująca skrzynią biegów
5 Pakiet do nauki jazdy:
wyłącznik oświetlenia przestrzeni na nogi Przełącznik
monitorowania działania pedału
BlueTEC:  jednostka sterująca AdBlue ®
455 5 Jednostka sterująca przetwornikiem DC / AC
456 5 Przedni czujnik radarowy dalekiego zasięgu
DISTRONIC sterownik elektryczny
457 5 Hybrydowy:
Jednostka sterująca elektroniki mocy Jednostka sterująca
systemu zarządzania akumulatorem
AMG:
Jednostka sterująca elektronicznym mechanizmem różnicowym Jednostka sterująca z
aktywnym mocowaniem silnika
458 5 Tylny moduł przełączający
459 5 Hybrydowy:  ładowarka
AMG:  jednostka sterująca zawieszeniem AMG
460 10 Jednostka sterująca KEYLESS-GO
461 5 Wzmacniacz antenowy FM 1, AM, CL [ZV] i KEYLESS-GO
462 40 Jednostka sterująca wzmacniaczem systemu dźwiękowego
463 30 W205, S205, V205: Ogrzewanie tylnej szyby przez kondensator przeciwzakłóceniowy tylnej szyby
A205, C205: Miękka górna część / złącze elektryczne wnętrza pojazdu
464 40
Sterownik pokrywy bagażnika Sterownik klapy podnoszonej
465 40 Tylna jednostka sterująca SAM
466 40 Tylna jednostka sterująca SAM
467 40 Dotyczy silnika 626: Wkład filtra paliwa ze zintegrowaną nagrzewnicą
A205: Tylny zespół sterujący
Przekaźnik
S Przekaźnik 15 wewnętrznego obwodu pojazdu
T Przekaźnik ogrzewania tylnej szyby
U Uchwyt na kubek w drugim rzędzie siedzeń i przekaźnik gniazd
V BlueTEC:  przekaźnik  AdBlue ®
X 1. rząd siedzeń / skrzynka lodówki bagażnika i przekaźnik gniazd
Y Zapasowy przekaźnik
ZR1 Obowiązuje dla silnika 626: Przekaźnik nagrzewnicy filtra paliwa
ZR2 Rezerwowy przekaźnik
ZR3 Rezerwowy przekaźnik
Zobacz również:  Mercedes CLS C218 (2010-2017) – skrzynka bezpieczników

Wewnętrzna skrzynka wstępna

Mercedes Benz C-Class W205 – schemat skrzynki bezpieczników – wnętrze – prefuse

F32 / 4k2 – Przekaźnik wyłączający prąd spoczynkowy

Numer [A] Opis
1 Skrzynka wstępnego bezpiecznika komory silnika
2 150 Hybrydowy:  dodatkowy przekaźnik akumulatora dla funkcji ECO start / stop
3 40 Regulator dmuchawy
4 Zapasowy
5 150 Dotyczy silnika wysokoprężnego:  Wzmacniacz nagrzewnicy PTC
6 80 Skrzynka bezpieczników na prawym słupku A.
7 150 Tylny moduł bezpiecznikowy i przekaźnikowy
8 Zapasowy
9 Zapasowy
10 60 Obowiązuje dla transmisji 722, 725: W  pełni zintegrowana jednostka sterująca skrzynią biegów
100 Hybrydowy: w  pełni zintegrowana jednostka sterująca skrzynią biegów
11 Zapasowy
12 40 Tylny moduł bezpiecznikowy i przekaźnikowy
13 50 Skrzynka bezpieczników na prawym słupku A.

Prefuse Box w komorze silnika

Wariant 1

Mercedes Benz C-Class W205 – schemat skrzynki bezpieczników – komora silnika – prefuse (wariant 1)

Wariant 2

Mercedes Benz C-Class W205 – schemat skrzynki bezpieczników – komora silnika – prefuse (wariant 2)

F32 / 3k1 – Przekaźnik odsprzęgający

Numer [A] Opis
1 Zapasowy
2 100 Dotyczy silnika wysokoprężnego:  stopień mocy żarzenia
3 60 Moduł bezpieczników i przekaźników silnika
4 Podłączenie akumulatora pokładowego układu elektrycznego
5 150 Moduł bezpieczników i przekaźników silnika
6 125 Lewy moduł bezpiecznikowy i przekaźnikowy
7 80 Silnik wentylatora (600 W / 850 W)
8 125 Elektryczna jednostka sterująca wspomaganiem kierownicy
9 150 Silnik wentylatora (1000 W)
10 200 Skrzynka wstępna wewnątrz pojazdu
11 Zapasowy
12 Hybrydowy:  Jednostka sterująca elektroniki mocy
Z silnikiem 651.9 i wersją USA:  Jednostka sterująca nagrzewnicą katalizatora
13 400 Alternator
C1 Hybrydowy:  przekaźnik odsprzęgający
C2 Hybrydowy: obwód 31
C3 / 1 40 Obowiązuje z wyjątkiem AMG: jednostka sterująca elektronicznego programu stabilności
C3 / 2 60 Elektroniczna jednostka sterująca programem stabilności

Jak przydatny był ten post?

Kliknij gwiazdkę, aby ocenić!

Średnia ocena 0 / 5. Liczba głosów: 0

Brak głosów do tej pory! Bądź pierwszym, który oceni ten post.

O Autorze
Andrzej, 49-letni entuzjasta motoryzacji, dzieli się swoim doświadczeniem i wiedzą na blogu, poruszając tematy związane z mechaniką i technologią samochodową.
Komentarze
    Dodaj komentarz
    Popularne bezpieczniki Volkswagen
    Popularne bezpieczniki BMW
    Popularne bezpieczniki Audi
    © Copyright 2024 Autobezpieczniki
