Mercedes-Benz Klasa E W210 (1995-2002) – skrzynka bezpieczników

Mercedes-Benz Klasa E W210 (1995-2002) – schemat skrzynki bezpieczników

Rok produkcji: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie Klasa C W203 (2000-2007) to bezpiecznik 1,2, 5 lub 6 (zależne od roku produkcji) w skrzynce bezpiecznikowej w komorze silnika.

Skrzynka bezpieczników w komorze silnika

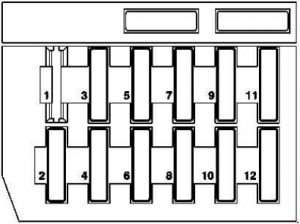

Mercedes-Benz Klasa E w210 – schemat skrzynki bezpieczników – komora silnika
NumerOpisAmpery [A]
1do 31,5,99:

Przednia zapalniczka

15
2do 28.2.97:

Zapasowa jednostka sterująca do otwierania drzwi garażowych (USA);

od 1.3.97 do 31.5.99:

Jednostka  obsługi wyświetlacza z jednostką sterującą (Japonia).

7,5
od 1.6.99:

Przednia zapalniczka

15
3Przełącznik kombinowany:

Włącznik świateł mijania;

Włącznik spryskiwaczy z wycieraczką jednym przyciskiem;

Włącznik wycieraczek;

Lampka w schowku na rękawiczki.

15
4Zestaw wskaźników;

Automatic grzejnika (HAU);

do 31.5.99:

Jednostka sterująca przycisk HEAT;

Duovalve chłodziwa obiegu pompy klimatyzacji;

dla USA, Tempmatic:

Klimatyzacja kontrola przycisk;

Jednostka chłodziwa pompa obiegowa Duovalve;

Automatyczna klimatyzacja:  kontrola AAC i moduł działa;

od 1.3.97 do 31.5.99:

Jednostka obsługi/wyświetlacza z jednostką sterującą (Japonia);

Silniki 111, 112, 113 i elektroniczny program stabilizacji (ESP), od 1.6.99 do 31.5.00:

Czujnik kąta skrętu.

10
5do 28.2.97:

Włącznik świateł awaryjnych;

Dodatkowa lampa kierunkowskazu lewa;

Dodatkowa lampa kierunkowskazu prawa;

od 1.6.99:

Przednia zapalniczka do cygar (przy zmianie z obwodu 15R na obwód 30 na życzenie klienta).

15
6do 31,5,99:

Przednia zapalniczka do cygar (na życzenie klienta przy konwersji z obwodu 15R na obwód 30)

15
7do 28.2.97:

Zestaw wskaźników;

Nagrzewnica automatyczna (HAU):

Sterownik z przyciskiem HEAT;

Dmuchawa wentylatora;

Zawór przełączający klapy świeżego powietrza/powietrza recyrkulacyjnego;

Silnik 104, 111:

Jednostka sterująca HFM-SFI poprzez przekaźnik elektronicznego przyspieszenia (EFP);

Wersja taksówki:

Taksometr.

20 1)
Zestaw wskaźników;

Nagrzewnica automatyczna (HAU);

od 1.3.97 do 31.5.99:

Sterownik z przyciskiem HEAT;

Dmuchawa wentylatora;

Zawór przełączający klapy świeżego powietrza/recyrkulacji powietrza;

Klimatyzacja, Tempmatic:

Dmuchawa wentylatora;

Sterownik z przyciskiem klimatyzacji;

Świeże powietrze/powietrze recyrkulacyjne klapa przełączenie zaworu automatycznego;

Klimatyzacja:

kontrola AAC i modułu obsługi;

Silnik 104, 111:

Jednostka sterująca HFM-SFI pośrednictwem elektronicznego pedału przyspieszenia (EFP);

Taxi:

Taksometr.

15
8do 28.2.97:

Sterownik z przyciskiem HEAT;

Sterownik z przyciskiem klimatyzacji;

AAC [KLA] Moduł sterujący i obsługowy.

7,5
9od 1.3.97:

Elektryczna blokada kierownicy.

15
10do 28.2.97:
Przekaźnik silnika wycieraczki tylnych drzwi;Przekaźnik przełączający pompę spryskiwacza;od 1.3.97 do 31.5.98:

Wskaźnik poduszki powietrznej i lampka ostrzegawcza.

7,5
od 1.6.98:

Wskaźnik poduszki powietrznej i lampka ostrzegawcza;

Jednostka sterująca systemów bezpieczeństwa.

10
11Skrzynka połączeniowa przestrzeni ładunkowej;

Radio (od 1.6.98);

Panel sterowania radiem i nawigacją (od 1.6.98);

Procesor nawigacji (od 1.6.98);

Nadajnik / odbiornik CTEL (do 31.5.99);

Przekaźnik regulacji siedzenia kierowcy (od 1.6.99);

Przekaźnik regulacji przedniego siedzenia pasażera (od 1.6.99).

15
12Sterownik podgrzewanego przedniego siedzenia (HS);

Sterownik podgrzewanego tylnego siedzenia (HS);

Elektromagnes komfortowego ustawienia lewego przedniego pasa bezpieczeństwa;

Prawy przedni pas bezpieczeństwa Elektrozawór komfortowego ustawienia;

Przełącznik elektrycznej rolety tylnej szyby (konsola środkowa);

Silnik wycieraczki tylnych drzwi przekaźnik (od 1.6.99).

10
13Wskaźnik poduszki powietrznej i lampka ostrzegawcza (do 28.2.97);

Czujnik poduszki powietrznej po stronie kierowcy;

Czujnik poduszki powietrznej po stronie pasażera;

Radio (do 28.2.97);

Panel sterowania radiem i nawigacją (do 28.2.97);

Procesor nawigacji (do 28.2.97);

Jednostka sterująca systemów bezpieczeństwa (od 1.6.98);

Jednostka sterująca zwijaczem pasów bezpieczeństwa (GUS) z poduszką powietrzną (AB) (od 1.3.97);

Zajęte siedzenie pasażera i czujnik rozpoznawania fotelika dziecięcego (od 1.3.97) 97).

10
14do 28.2.97:

Jednostka sterująca systemu Parktronic;

Jednostka zdalnego sterowania na podczerwień (IFZ).

7,5
Przekaźnik silnika wycieraczki tylnych drzwi (od 1.3.97 do 31.5.99);

Przełącznik lusterka zewnętrznego z funkcją składania/rozkładania lusterka;

Jednostka sterująca systemu autoryzacji jazdy na podczerwień;

Punkt oddzielenia karetki;

Przekaźnik obwodu zasilania 15 (jak od 1.6.99);

Jednostka sterująca monitora ciśnienia w oponach (od 1.6.99);

Silniki 611, 612, 613, od 1.6.00:

Przekaźnik wspomagania ogrzewania.

15Skrzynia biegów 722 (do 28.2.97):

Przekaźnik wyłączający kickdown (do 31.5.96);

Blokada biegu wstecznego i elektromagnes blokujący zapadkę postojową (od 1.6.96);

Silnik 104, 111 (do 28.2.97):

Zawór sterujący przedmuchu;

Wałek rozrządu elektromagnes rozrządu;

Silniki 604, 605 do 31.5.96, Silnik 606:

Przekaźnik czasowy wstępnego żarzenia (do 28.2.97);

Złącze łącza danych, Styk 2 (do 28.2.97);

Silnik 602, 611:

Przełącznik wspomagania ogrzewania (jak z 1.3.97);

Reflektor ksenonowy: Sterownik  regulacji zasięgu świateł;

Jednostka sterująca systemu Parktronic (od 1.3.97).

15
16do 28.2.97:

Automatyczne ściemnianie wewnętrznego lusterka wstecznego;

Odbiornik pilota na podczerwień do wewnętrznego lusterka wstecznego (do 31.5.96);

Wyłącznik termiczny ogrzewania spryskiwacza;

Regulacja lusterka zewnętrznego w górę / w dół;

Regulacja lusterka zewnętrznego w lewo / w prawo;

Lewe i prawe zewnętrzne przełączanie lusterek;

Lewe lusterko zewnętrzne regulowane elektrycznie;

Podgrzewane lusterko zewnętrzne;

Prawe regulowane elektrycznie;

odgrzewane lusterko lewe;

Ogrzewanie lusterka prawego;

Włącznik lusterka zewnętrznego z lusterkiem składanym.

15
od 1.3.97 do 31.5.99:

Jednostka sterowania drzwiami przednimi po stronie kierowcy

15
od 1.6.99:

Sterownik drzwi przednich po stronie kierowcy

20
17do 28.2.97:

Czujnik kąta skrętu;

Złącze łącza danych, Pin 3;

Jednostka zdalnego sterowania na podczerwień (IFZ) (do 31.5.96);

Jednostka sterująca systemu autoryzacji napędu na podczerwień (od 1.6.96);

Silnik 606, do 31.5.96 96:

Złącze łącza danych II, styk 16.

10
od 1.3.97:

STH lub dodatkowa nagrzewnica;

Stacjonarna nagrzewnica;

Sterownik systemu autoryzacji napędu na podczerwień;

Silniki 602, 611, 612, 613, do 31.5.00:

STH lub dogrzewacz.

20
18od 1.6.96 :

Zamknięcie przekaźnika sprzężenia zwrotnego

15
od 1.3.97:

Sterownik tylnych drzwi po stronie kierowcy

Przekaźnik sprzężenia zwrotnego zamknięcia (od 1.6.99)

20
19Silnik 111, od 1.6.96:

Cewki zapłonowe

10
Silnik 104, od 1.6.96: Silnik 119:

Cewki zapłonowe (do 28.2.97)

od 1.3.97 do 31.5.99:

Dodatkowy przekaźnik zespołu powietrza;

Zespół wentylatora oleju przekładniowego;

Dodatkowy zespół wentylatora płynu chłodzącego lub oleju przekładniowego.

15
od 1.6.99:

Pompa wysokiego ciśnienia i powrotu ASR / SPS (wspomaganie kierownicy zależne od prędkości);

Pompa wysokiego ciśnienia i powrotu;

Jednostka sterująca ESP, SPS i BAS.

40
20Sterownik elektrycznego wentylatora ssącego silnika i klimatyzacji (do 31.5.99);

z silnikiem 111ME, 112:

Sterownik elektrycznego wentylatora ssącego silnika i klimatyzacji (od 1.6.99).

50
Dodatkowy sterownik wentylatora (od 1.3.97);

z silnikiem 113, 613:

Elektryczny sterownik wentylatora ssącego silnika i klimatyzacji (od 1.6.99).

30
z silnikami 611, 612:

Sterownik elektrycznego wentylatora ssącego silnika i klimatyzacji (od 1.6.99)

70
21Zapasowy
22do 28.2.97:

Kombinowana jednostka sterująca

30
23Czujnik deszczu (do 28.2.97);

Nadajnik / odbiornik CTEL;

Jednostka sterująca TELE AID (od 1.3.97 do 31.5.00);

Centrala alarmowa (od 1.3.97);

Jednostka sterująca przełączaniem częstotliwości (od 1.3.97);

Interfejs CTEL (od 1.3.97);

Przenośny interfejs CTEL D2B (od 1.6.99);

Interfejs D2B Dynamiczne prowadzenie do celu (od 1.6.99);

Silnik 111 z Tempomatem i przekładnią 722, od 1.6.00:

Podciśnienie wspomagania hamulca jednostka sterująca pompy.

7,5
24Silnik 111 z Tempomatem od 1.6.00:

Jednostka sterująca ME-SFI [ME].

7,5
25do 28.2.97:

STH lub grzałka wspomagająca;

Stacjonarny regulator czasowy grzałki.

20
Silnik 111 z Tempomatem i przekładnią 722, od 1.6.00:

Sterownik pompy próżniowej wspomagania hamulca.

25
26Zapasowy

Skrzynka bezpieczników pod tylną kanapą

Mercedes-Benz Klasa E W210 – schemat skrzynki bezpieczników – tylne siedzenie pod kanapą
NumerOpisAmpery [A]
1do 28.2.97:

Wielofunkcyjna jednostka sterująca:

Silnik lewej tylnej szyby;

Silnik prawej tylnej szyby.

30
od 1.3.97:

Sterownik drzwi przednich po stronie pasażera.

20
2do 28.2.97:

Wielofunkcyjna jednostka sterująca:

Silnik podnośnika szyby po stronie kierowcy;

Silnik podnośnika szyby z przodu po stronie pasażera.

30
od 1.3.97:

Model sterowany drzwiami bocznymi pasażera

3do 28.2.97:
Wersja Taxi:

     Lewa tylna lampa kopułkowa;
    Prawa tylna lampa kopułkowa;
     Tylna lampa wewnętrzna;Model 210.2:Lewe oświetlenie wewnętrzne słupka;

Prawe tylne światło wewnętrzne słupka;

Lampka otoczenia pokrywy bagażnika;

Model 210.0 / 6:

Oświetlenie otoczenia pokrywy bagażnika;

Sterowanie kombinowane jednostka;

Oświetlenie wewnętrzne:

Przednia lampa kopułkowa (ze zwłoką wyłączenia i przednią lampką do czytania);

Tylna lampa wewnętrzna;

Lampa bagażnika;

Światło wejściowe/wyjściowe lewych drzwi przednich;

Prawe światło wejściowe/wyjściowe przednich drzwi;

Przednie luksusowe siedzenia, w tym. ogrzewanie fotela i wentylacja fotela (od 1.6.99):

Regulator dmuchawy wentylacji lewego przedniego siedzenia;

Regulator dmuchawy wentylacji prawego przedniego siedzenia.

15
od 1.3.97:
Dolny sterownik panelu sterowania;
Tylna lampa wewnętrzna;
   Modele 210.0, 210.6:
Lampa bagażnika;
   Model 210.2:
Lampa wewnętrzna lewego słupka;
Lampa wewnętrzna prawego słupka;
   Wersja Taxi:
Lampa tylna lewa kopułkowa;
Prawa tylna lampa kopułkowa;
Tylna lampa wewnętrzna;
Jednostka sterująca wzmacniaczem oświetlenia wewnętrznego (tylko model 210.2).
7,5
4Szklana wersja elektrycznego dachu przesuwno-uchylnego (do 28.2.97):

Dach uchylno-przesuwny;

Przełącznik dachu przesuwno-uchylnego.

25
od 1.3.97:

Panel sterowania pod sufitem.

25
5Wyposażenie układu pneumatycznego z połączonymi funkcjami;
System alarmowy przeciwkradzieżowy (ATA):
Sygnał alarmowy, za pośrednictwem pneumatycznej jednostki sterującej z połączonymi funkcjami;
Radio (z dodatkowym wewnętrznym bezpiecznikiem 10 A – od 1.6.99);
System autopilota (APS):
Radio i nawigacja panel sterowania;
Procesor nawigacji;
Zmieniarka CD:
odtwarzacz CD ze zmieniarką (w bagażniku), przez radio lub radio i panel sterowania z
nawigacją;System komunikacji / nawigacji (CNS) (od 1.3.97):
Odbiornik i wzmacniacz (w bagażniku) Obsługa;COMAND i system wyświetlania (od 1.6.99):

Jednostka obsługi, wyświetlacza i sterowania COMAND;

Wzmacniacz antenowy;

Lewe dolne okno tylne.

25
6do 28.2.97:
Model 210.2:


Wspomaganie zamykania klapy tylnej.

20
od 1.3.97:
Silnik 111, 112, 113:

Pompa paliwa, poprzez przekaźnik pomp paliwa

25
7do 28.2.97:
Lewe i prawe lusterko zewnętrzne z pamięcią
:
Zespół sterujący;
Regulacja lusterka zewnętrznego góra/dół;
Regulacja lusterka zewnętrznego w lewo/w prawo;
Przełączanie lusterek zewnętrznych w lewo/w prawo;
Pakiet pamięci (fotel kierowcy,  kolumna kierownicy, lusterka):
Kierowanie silnik regulacji kolumny za pośrednictwem wielofunkcyjnej jednostki sterującej.
30
od 1.3.97:
Model 210.2:

Wspomaganie zamykania tylnych drzwi.

20
8Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka), tylko pojazd z kierownicą po lewej stronie (LHD):

Sterownik regulacji lewego przedniego siedzenia z pamięcią;

Pojazd z częściowo elektryczną regulacją siedzenia (od 1.6.99):

Częściowo elektryczna regulacja siedzenia po stronie kierowcy.

25
9Pakiet pamięci (fotel kierowcy, kolumna kierownicy, lusterka), tylko pojazd z kierownicą z lewej strony (LHD):

Sterownik regulacji lewego przedniego siedzenia z pamięcią;

Pojazd z częściowo elektryczną regulacją siedzenia (od 1.6.99):

Silnik częściowo elektrycznej regulacji siedzenia pasażera z przodu.

25
10Lodówka (na życzenie klienta);

Monitoring wnętrza (tylko z ATA)  (do 28.2.97):

Nadajnik i odbiornik lewego wewnętrznego czujnika ruchu, nadajnik i odbiornik na podczerwień (IR);
Prawy wewnętrzny czujnik ruchu nadajnik i odbiornik, podczerwień (IR);
Zabezpieczenie przed kradzieżą system alarmowy (ATA) (do 28.2.97):
czujnik nachylenia ATA;

System informacyjno-komunikacyjny, wersja japońska (od 1.3.97 do 31.5.99):
odtwarzacz CD ze zmieniarką (w bagażniku);
Zasilanie wzmacniacza antenowego;
TV tuner;
Procesor nawigacji;
Przekaźnik nadmiarowy, obwód 15;

System obsługi i wyświetlania COMAND (od 1.6.99):
Tuner TV.

10
11od 1.3.97 do 31.5.99:
System alarmowy antykradzieżowy (ATA):
Sygnał dźwiękowy alarmowy z dodatkową baterią;
Czujnik nachylenia ATA (tylko USA);Kontrola poziomu tylnej osi z ADS lub Elektronicznym Programem Stabilizacji (ESP), z Silniki 112, 113 i 606:
Czujnik kąta skrętu;Monitorowanie wnętrza (tylko z ATA):
Czujnik nachylenia ATA;
Lewy wewnętrzny czujnik ruchu nadajnik i odbiornik, podczerwień (IR) (210.2);
Prawy wewnętrzny czujnik ruchu nadajnik i odbiornik, podczerwień (IR) (210.2);
Nadajnik i odbiornik wewnętrznego czujnika ruchu (tylko
210.0, 210.6) ;

od 1.6.99:
Wersja USA:
Wyłącznik awaryjnego otwierania pokrywy bagażnika (tylko modele 210.0, 210.6, od 1.6.00);

Elektroniczny program stabilizacji (ESP):
Czujnik kąta skrętu;

Monitorowanie wnętrza (tylko z ATA):

Nadajnik i odbiornik wewnętrznego czujnika ruchu;

Czujnik nachylenia ATA.

7.5
1213-pinowe gniazdo zaczepu przyczepy, PIN 925
13Elektrycznie regulowany przedni fotel pasażera z pamięcią, w pojeździe z kierownicą po lewej stronie (LHD):
Sterownik regulacji prawego przedniego siedzenia z pamięcią;
Sterownik regulacji lewego przedniego siedzenia z pamięcią.
25
14Elektrycznie regulowany przedni fotel pasażera z pamięcią, w pojeździe z kierownicą po lewej stronie (LHD):
Sterownik regulacji prawego przedniego siedzenia z pamięcią (N32/2).
25
15Wersja Taxi (do 28.2.97):
Światło z symbolem na dachu;Przełącznik znaków na dachu;

Dynamiczny system nawigacji, (od 1.3.97 do 31.5.98):

Rejestrator danych o ruchu drogowym;

Sieć MB / D przenośny CTEL (do 31.5.98):
Nadajnik / odbiornik CTEL, również z siecią AMPS dla USA;

Interfejs telefoniczny, z przenośnym systemem informacji / komunikacji CTEL (ICS) firmy AEG (od 1.3.97 do 31.5.99):

Złącze telefoniczne, obwód 15C (tylko Japonia);

Dynamiczny system nawigacji z przenośnym CTEL (D2B) w sieci MB / D (od 1.3.97):

Interfejs D2B Dynamiczne prowadzenie do celu;

Dynamiczny system nawigacji z przenośnym CTEL (D2B) w sieci (od 1.3.97):

Przenośny interfejs CTEL D2B;

Interfejs telefoniczny;

Standard telefonii komórkowej MB (od 1.6.00):

Nadajnik i odbiornik telefonu komórkowego, D2B Przygotowanie telefonu do sieci D przenośny CTEL (od 1.3.97):

Interfejs CTEL;

MB Przenośny CTEL, (od 1.6.00):

Interfejs CTEL;

E-net kompensator sieciowa D przenośny Hoi i Idei (D2B) (od 03.01.97 do 31.05.00 w górę):
Przenośny Hoi i Idei D2B interfejs;

TELE AID systemu alarmowego (D2B) (od 1.3.97):

TELE AID jednostka sterująca;

System sterowania głosem (VCS):

Nadajnik/odbiornik CTEL (do 31.5.98);

Jednostka sterująca systemem sterowania głosem (od 1.6.98));

Interfejs przenośny CTEL D2B (do 31.5.00);

Monitor ciśnienia w oponach (od 1.3.97):

Jednostka sterująca TPM [RDK].

7.5
16Nagłośnienie:

Wzmacniacz nagłośnienia.

25
17do 28.2.97:
Elektrycznie podgrzewane siedzenia dla lewego i prawego tylnego siedzenia:

Sterownik  tylnego podgrzewanego siedzenia (HS).

25
od 1.3.97:
Elektrycznie podgrzewane siedzenia dla lewego i prawego tylnego siedzenia:

Sterownik tylnego podgrzewanego siedzenia (HS).

20
18Przednie podgrzewane fotele lewe i prawe:

Sterownik podgrzewanego przedniego siedzenia (HS).

20
19Wyposażenie układu pneumatycznego z połączonymi funkcjami;

Odszranianie tylnej szyby;

Funkcje centralnego zamka;

Funkcje autoalarmu;

Funkcje wewnętrznego czujnika ruchu i czujnika holowania.

40
20od 1.3.97:
Pojazdy rządowe, zasilanie bezpieczników:Skrzynka bezpieczników Maxi I, prawa tylna sterówka, (policja);Przekaźnik zasilania, obwód 15;

Skrzynka bezpieczników II, prawa tylna sterówka, (policja);

Wersja dla taksówek:

Bezpiecznik taksówki skrzynka (zasilanie).

40

Skrzynka bezpieczników na module światła (kierownica po lewej stronie)

Mercedes-Benz E-Class W210 – schemat skrzynki bezpieczników – na module świateł (lewy układ kierowniczy)
NumerOpisAmpery [A]
1Nieużywany
2Wyłącznik świateł stop;

Tempomat.

15
3Prawe światło drogowe;

Lampka kontrolna świateł drogowych.

7.5
4Lampa cofania;

Lampa kierunkowskazu;

Sterowanie wycieraczką tylną (model 210 T);

Sterowanie ściemnianiem lusterka wstecznego;

Sterowanie wspomaganiem parkowania.

15
5Lewe światło drogowe7.5
6Prawe światło mijania15
7Przednie prawe światło postojowe;

Prawe tylne światło.

7,5
8Lewe światło mijania15
9Lewe światło przeciwmgielne;

Prawe światło przeciwmgielne.

15
10Przednie lewe światło postojowe;

Lewe tylne światło.

7,5
11Podświetlenie tablicy rejestracyjnej;

Podświetlenie przyrządów;

Podświetlenie symboli;

Automatyczna regulacja zasięgu reflektorów.

7.5
12Tylne światło przeciwmgielne7.5

Skrzynka bezpieczników na module świetlnym (kierownica po prawej stronie)

Mercedes-Benz E-Class w210 – schemat skrzynki bezpieczników – na module świateł (prawy układ kierowniczy)
NumerOpisAmpery [A]
1Lewe światło przeciwmgielne;

Prawe światło przeciwmgielne.

15
2Tylne światło przeciwmgielne7.5
3Prawe przednie światło postojowe;

Prawe tylne światło.

7.5
4Lewe przednie światło postojowe;

Lewe tylne światło.

7.5
5Lewe światło drogowe7.5
6Podświetlenie tablicy rejestracyjnej;

Podświetlenie przyrządów;

Podświetlenie symboli;

Automatyczna regulacja zasięgu reflektorów.

7.5
7Prawe światło drogowe;

Lampka kontrolna świateł drogowych.

7.5
8Lewe światło mijania15
9Światło stopu;

Tempomat.

15
10Prawe światło mijania15
11Nieużywany
12Światło cofania;

Kierunkowskaz;

Sterowanie wycieraczką tylnej szyby (model 210 T);

Sterowanie ściemnianiem lusterka wstecznego;

Sterowanie wspomaganiem parkowania.

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *
