Mercedes-Benz Klasa S w140 (1997) – skrzynka bezpieczników

10/15/2020

Spis treści

Mercedes-Benz Klasa S w140 (1997) – schemat skrzynki bezpieczników

Samo słowo „S klasa” brzmi bardzo ekskluzywnie. Mercedes od 1972 roku wypuszcza na rynek ekskluzywne limuzyny tego segmentu. W swojej kategorii Mercedes Klasy S jest najpopularniejszym autem. Model W140 to coś, co jednoznacznie kojarzy nam się z latami 90. Klasa S to klasa sama w sobie. Elegancja, niezawodność i tak dalej…

Rok produkcji: 1997.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie Klasa S w140 (1997) to bezpiecznik 16 w skrzynce bezpiecznikowej.

Skrzynka bezpieczników z przodu

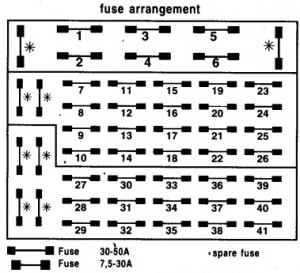

Mercedes S w140 (1997) – przednia skrzynka bezpieczników
Bezpiecznik Ampery [A] Kolor Opis
1 Pusty
2 30 Jasnozielony Wentylator pomocniczy
3 40 Bursztyn Przekaźnik funkcji czasowej, silnik wycieraczek
4 Pusty
5 40 Bursztyn Bezpiecznik zasilania, skrzynka bezpieczników w tylnej komorze
6 40 Bursztyn (Elektryczna pompa powietrza)
7 7,5 brązowy (Regulacja zasięgu reflektorów)
8 7,5 brązowy Światło postojowe / tylne lewe + SML
9 15 Jasny niebieski Parking / ogon prawy, oświetlenie tablicy rejestracyjnej. + SML, układ spryskiwaczy / wycieraczek reflektorów, światła do jazdy dziennej
10 7,5 brązowy Tylne światło przeciwmgielne
11 15 Jasny niebieski Światła mijania lewe
12 15 Jasny niebieski Prawe światło mijania
13 7,5 brązowy Światła drogowe lewe, wskaźnik świateł drogowych
14 7,5 brązowy Światła drogowe prawe, światła do jazdy dziennej
15 15 Jasny niebieski Radio, sterowanie paskiem dwusprężynowym, lusterko do makijażu (podgrzewanie fotela, komputer pokładowy), migacz czołowy, wycieraczka / spryskiwacz – system, sygnalizacja usterki poduszki powietrznej czujnik deszczu
16 15 Jasny niebieski Zapalniczka
17 20 Żółty Instrum. klaster, kierunkowskaz / ostrzeżenie o zagrożeniu. migacz, oświetlenie sufitowe (czujnik kąta skrętu kierownicy), dla oleju napędowego: wyłączanie kluczykiem
18 15 Jasny niebieski Klimatyzacja automatyczna (komputer pokładowy)
19 7,5 brązowy Urządzenie ostrzegające o prędkości pasów bezpieczeństwa
20 10 Czerwony Jednostka sterująca i sprężarka klimatyzacji, automatyczna klimatyzacja, jednostka sterująca światłami do jazdy dziennej
21 20 Żółty Ogrzewanie wycierania / mycia, lusterko zewnętrzne, tr. chłodnica oleju, automatyczna klimatyzacja
22 15 Jasny niebieski Cewki zapłonowe
23 7,5 brązowy Światło stopu, przełącznik ASR, tempomat-tempomat
24 7,5 brązowy Zestaw wskaźników, jednostka sterująca żarówkami, oświetlenie sufitowe do jazdy dziennej, (magnetyczna pompa powietrza), zabezpieczenie przed oślepianiem
25 15 Jasny niebieski Lampa backip, sterowanie zaworem przełączającym automatycznej skrzyni biegów HMS-SFI (Motronic), klaksony fanfar
26 10 Czerwony Światło przeciwmgielne
27 Pusty
28 7,5 brązowy Antena automatyczna
29 20 Żółty (Prąd obciążenia, ogrzewanie przednich siedzeń)
30 20 Żółty Regulacja siedzenia pamięć, regulacja kierownicy / lusterka. pamięć, regulacja kierownicy, regulacja lusterek,
31 30 Jasnozielony (Tylna kanapa, zagłówki) nie dla Coupe
(Indywidualne tylne siedzenie z zagłówkiem, lewe), nie dla Coupe
32 30 Jasnozielony (Indywidualne tylne siedzenie z zagłówkiem, prawe), nie dla Coupe
7,5 brązowy Zagłówki tylne lewe, prawe (tylko Coupe)
33 Pusty
34 7,5 brązowy Saf. ramię do przenoszenia paska. (coupe), (podgrzewacz przednich siedzeń)
35 15 Jasny niebieski (Zasłona przeciwsłoneczna), obwód komfortowy przekaźnika
36 Pusty
37 30 Jasnozielony Regulacja przedniego lewego siedzenia
38 30 Jasnozielony Regulacja przedniego lewego siedzenia
39 Pusty
40 30 Jasnozielony Regulacja przedniego prawego siedzenia
41 30 Jasnozielony Regulacja przedniego prawego siedzenia
Zobacz również:  Mercedes-Benz Klasa S W221 (2005-2013) – skrzynka bezpieczników



Tylna skrzynka bezpieczników

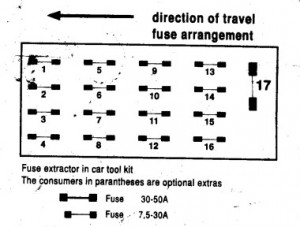

Mercedes S w140 (1997) – tylna skrzynka bezpieczników
Bezpiecznik Ampery [A] Kolor Opis
1 15 Jasny niebieski (Tylny klimatyzator)
2 7,5 brązowy System blokowania antykradzieżowy, pilot na podczerwień, (ogrzewanie tylnych siedzeń)
3 20 Żółty Centr. zamek. syst., system zamykania. pomoc., cig. lżejszy, tył
4 Pusty
5 30 Jasnozielony Podnośnik szyby
6 30 Jaśniejszy zielony Podnośnik szyby
7 7,5 brązowy Oświetlenie lusterka kosmetycznego z tyłu
10 Czerwony Oświetlenie lusterka kosmetycznego z tyłu, (lodówka)
8 Pusty
9 30 Jasnozielony (System wspomagania zamykania)
10 7,5 brązowy (Telefon)
11 20 Żółty Podnośnik szyby, oświetlenie bagażnika, system centralnego zamka, (lampka sufitowa / do czytania, tył)
12 20 Żółty (Prąd obciążenia, ogrzewanie tylnych siedzeń)
13 30 Jasnozielony Pompa paliwowa
14 25 Biały (Rozsuwany dach)
15 25 Biały Sy / pilot na podczerwień, tylne zagłówki
16 30 Jasnozielony Tuner, wzmacniacz, nagłośnienie
17 Pusty
