Mercedes-Benz Klasa E w124 (E300 Turbodiesel) – skrzynka bezpieczników

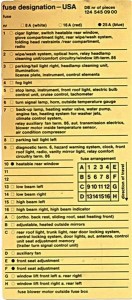

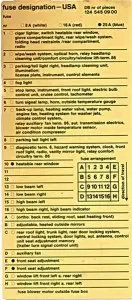

Mercedes-Benz Klasa E w124 (E300 Turbodiesel) – schemat skrzynki bezpieczników (124545 09 00)
Bezpiecznik zapalniczki (gniazdo zasilania) w Mercedesie Klasa C w202 silnik C280 (1999) to bezpiecznik 1 (czerwony) w skrzynce bezpiecznikowej.
Wersja USA – w124.193
Zastosowanie tabeli bezpieczników: w124_026, w124_030, w124_090, w124_133, w124_193
| Bezpiecznik | Ampery [A] | Kolor | Opis |
| 1 | 16 | czerwony | Zapalniczka, włącznik ogrzewania tylnej szyby, oświetlenie schowka na rękawiczki, tylna wycieraczka / spryskiwacz, składane zagłówki / tylna komora, radio |
| 2 | 16 | czerwony | Wycieraczka / układ spryskiwacza, klakson optyczny, przekaźnik reflektora, jednostka czyszcząca / obwód komfortu podnośnika szyby. 86 |
| 3 | 8 | biały | Światło postojowe / tylne prawe, urządzenie do czyszczenia reflektorów, oświetlenie: tablica rejestracyjna, przyrząd, elementy sterujące |
| 4 | 8 | biały | Światła przeciwmgielne |
| 5 | 8 | biały | Lampa stopu, przyrząd, przednie światło dachowe, sterownik żarówek, tempomat, obrotomierz |
| 6 | 8 | biały | Kierunkowskaz, klakson (wskaźnik temperatury zewnętrznej) |
| 7 | 16 | czerwony | Lampa rezerwowa, zawory wody grzewczej, pompa wody, wentylator silnika, system ogrzewania dysz spryskiwaczy, system klimatyzacji, przekaźnik wentylatora pomocniczego. 86, elektryka przekładni automatycznej, czujnik temperatury wewnętrznej silnika dmuchawy, sprężarka klimatyzacji |
| 8 | 8 | biały | Tylne światło postojowe lewe |
| 9 | 8 | biały | Termin diagnostyczny. 6, system ostrzegania przed niebezpieczeństwem, zegar, przednie światło dachowe (radio elektroniczne, oświetlenie lusterka kosmetycznego, obwód komfortowy przekaźnika 86 |
| 10 | 25 | niebieski | Ogrzewana szyba tylna |
| 11 | – | – | – |
| 12 | – | – | – |
| 13 | 8 | biały | Światła mijania lewe |
| 14 | 8 | biały | Prawe światła mijania |
| 15 | 8 | biały | Światła drogowe w lewo |
| 16 | 8 | biały | Światła drogowe prawe, wskaźnik świateł drogowych |
| A | 16 | czerwony | Orto. oparcie, rozsuwany dach, ogrzewanie fotela przód |
| B | 8 | biały | Regulowane, podgrzewane lusterka zewnętrzne |
| C | 16 | czerwony | Oświetlenie tylnego dachu, oświetlenie bagażnika, system zamykania tylnych drzwi, centralny zamek, oświetlenie drzwi, aut. antena, pamięć regulacji siedzenia sterownika (sterownik kierunkowskazów przyczepy) |
| D | 16 | czerwony | Wentylator pomocniczy |
| E | 25 | niebieski | Regulacja przedniego siedzenia |
| F | 25 | niebieski | Regulacja przedniego siedzenia |
| G | 16 | czerwony | Podnośnik szyby przedniej lewej a. z tyłu po prawej |
| H | 16 | czerwony | Podnośnik szyby przedniej prawej a. tylny lewy |
| Bezpiecznik dmuchawy silnika na zewnątrz skrzynki bezpieczników | |||
