Mazda MPV (2002-2006) – skrzynka bezpieczników

04/08/2021

Spis treści

Mazda MPV (2002-2006) – schemat skrzynki bezpieczników

Rok produkcji: 2002, 2003, 2004, 2005, 2006.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie MPV (2002-2006) to bezpiecznik 26 w skrzynce bezpiecznikowej po stronie kierowcy.

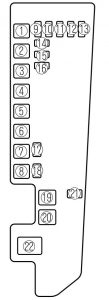

Blok bezpieczników (komora silnika)

Mazda MPV – bezpieczniki – komora silnika
Nr Amp [A] Opis
1 DEFOG 40 Odmrażacz tylnej szyby
2 BTN 60 Bezpieczniki STOP, HAZARD, ROOM,

D.LOCK i DRL

3 ABS 60 Układ przeciwblokujący;

Do ochrony różnych obwodów.

4 FAN1 30 Wentylator chłodzący
5 FAN2 30 Wentylator chłodzący
6 HEATER 40 Podgrzewacz
7 RHEAT 30 Nagrzewnica tylna;

Do ochrony różnych obwodów.

8 IG KEY2 40 Bezpieczniki A / C, P.WIND, SUN ROOF,

R.WIP.

9 A / C 10 Klimatyzator;

Do ochrony różnych obwodów.

10 TAIL 15 Tylne światła
11 A / C PWR 15 Falownik
12 HORN 15 Klakson
13 FOG 15 Do ochrony różnych obwodów
14 EWG 5 Do ochrony różnych obwodów
15 HEAD L 15 Reflektor lewy
16 HEAD R 15 Reflektor prawy
17 HID L 20
18 HID R. 20
19 IG KEY1 60 Bezpieczniki METER, ENGINE i WIPER
20 EGI INJ 30 Do ochrony różnych obwodów
21 FUEL PUMP 20 Pompa paliwowa
22 MAIN 120 Do ochrony wszystkich obwodów

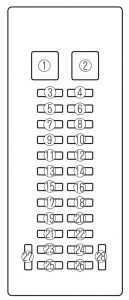

Blok bezpieczników (po stronie kierowcy)

Mazda MPV – bezpieczniki – strona kierowcy
Nr Amp [A] Opis
1 P.WIND 30 Elektrycznie sterowane szyby;

Do ochrony różnych obwodów.

2 WIPER 20 Wycieraczki i spryskiwacze przedniej szyby
3 SUN ROOF 15 Szyberdach;

Do ochrony różnych obwodów.

4 R.WIP 10 Wycieraczka i spryskiwacz tylnej szyby
5 SEAT 20 Do ochrony różnych obwodów
6 M.DEF 10 Odmrażacz lusterka;

Do ochrony różnych obwodów.

7 A / C 10 Klimatyzator;

Do ochrony różnych obwodów.

8 DRL 10 Do ochrony różnych obwodów
9
10 H / CLEAN 20 Do ochrony różnych obwodów
11
12 HAZARD 10 Światła awaryjne
13 ROOM 15 Oświetlenie górne;

Oświetlenie mapy;

Oświetlenie przedziału bagażowego.

14 AUX POWER 25 Gniazdo akcesoriów
15 CLOSER LH 20 Do ochrony różnych obwodów
16 AUDIO 10 System audio;

Do ochrony różnych obwodów.

17 D.LOCK 30 Elektryczne zamki do drzwi;

Do ochrony różnych obwodów.

18 P / SEAT 30 Fotel elektryczny
19 ENGINE 10 System sterowania silnikiem
20 METER 10 Zestaw wskaźników
21 STOP 15 Światła stopu
22 CLOSER RH 20 Do ochrony różnych obwodów
23 ACC. DELAY 30 Opóźnienie podnośników szyb;

Do ochrony różnych obwodów.

24 METER 15 Zestaw wskaźników;

Przełącznik INH.

25 ST.SIGN 10 Sygnał rozrusznika
26 CIGAR 25 Zapalniczka
27
28
