Mazda CX-9 (2016-2017) – skrzynka bezpieczników
Mazda CX-9 (2016-2017) – schemat skrzynki bezpieczników
Rok produkcji: 2016, 2017.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie CX-9 (2016-2017) to bezpiecznik 14 w skrzynce bezpiecznikowej po lewej stronie.

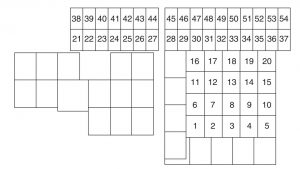

Blok bezpieczników (komora silnika)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | WIPER.DEI | 20 | – |
| 2 | IG2 | 30 | Do ochrony różnych obwodów |
| 3 | INJECTOR | 30 | System sterowania silnikiem |
| 4 | – | – | – |
| 5 | P.WINDOW1 | 30 | Okna elektryczne * |
| 6 | – | – | – |
| 7 | – | – | – |
| 8 | EVVT | 20 | System sterowania silnikiem |
| 9 | DEFOG | 40 | Odmgławiacz tylnej szyby |
| 10 | – | – | – |
| 11 | RHEATER | 40 | Klimatyzator |
| 12 | EPB L. | 20 | Elektryczny hamulec postojowy (lewy) |
| 13 | AUDIO | 40 | System nagłośnieniowy |
| 14 | EPB R | 20 | Elektryczny hamulec postojowy (prawy) |
| 15 | ENG.MAIN | 40 | System sterowania silnikiem |
| 16 | ABS / DSC M | 50 | ABS;
Dynamiczny system kontroli stabilności. |
| 17 | KABINA + B | 50 | Do ochrony różnych obwodów |
| 18 | WIPER | 20 | Wycieraczka i spryskiwacz przedniej szyby |
| 19 | HEATER | 40 | Klimatyzator |
| 20 | – | – | – |
| 21 | ENGINE.IG1 | 7,5 | System sterowania silnikiem |
| 22 | C / U IG1 | 15 | Do ochrony różnych obwodów |
| 23 | H / L LOW L | 15 | Światła mijania (lewe) |
| 24 | H / LOW R1 | 15 | – |
| 25 | ENGINE3 | 15 | System sterowania silnikiem |
| 26 | ENGINE2 | 15 | System sterowania silnikiem |
| 27 | ENGINE1 | 15 | System sterowania silnikiem |
| 28 | AT | 15 | System kontroli mostu pędnego |
| 29 | H / CLEAN | 20 | – |
| 30 | A / C | 7,5 | Klimatyzator |
| 31 | AT PUMP | 15 | – |
| 32 | STOP | 10 | Światła stopu |
| 33 | R.WIPER | 15 | Wycieraczka tylnej szyby |
| 34 | H / L HI | 20 | Światła drogowe |
| 35 | H / L NISKI R2 | 15 | Światła mijania (prawe) |
| 36 | FOG | 15 | Światła przeciwmgielne * |
| 37 | ENG + B | 7,5 | System sterowania silnikiem |
| 38 | AUDIO2 | 7,5 | System nagłośnieniowy |
| 39 | INTERIOR | 10 | Światło górne |
| 40 | METER2 | 15 | – |
| 41 | METER2 | 10 | Zestaw wskaźników |
| 42 | SRS1 | 7,5 | Poduszka powietrzna |
| 43 | AUDIO4 | 10 | System nagłośnieniowy * |
| 44 | AUDIO1 | 25 | System nagłośnieniowy |
| 45 | ABS / DSC S. | 30 | ABS;
Dynamiczny system kontroli stabilności. |
| 46 | – | – | – |
| 47 | ST.HEATER | 15 | Podgrzewana kierownica * |
| 48 | TAIL | 15 | Światła postojowe |
| 49 | FUEL PUMP2 | 25 | System paliwowy |
| 50 | HAZARD | 25 | Światła awaryjny;
Popielniczka; Kierunkowskazy; Tylne światła. |
| 51 | DRL | 15 | Światła dzienne |
| 52 | R.OUTLET2 | 15 | Gniazda akcesoriów |
| 53 | HORN | 15 | Klakson |
| 54 | ROOM | 25 | Do ochrony różnych obwodów |
| * Niektóre modele | |||

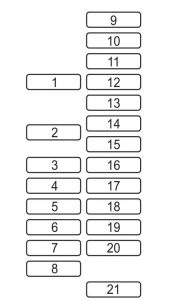

Blok bezpieczników (lewa strona)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | P.SEAT D | 30 | Fotel elektryczny * |
| 2 | P.WINDOW3 | 30 | Elektrycznie sterowane szyby |
| 3 | R.OUTLET3 | 15 | Gniazdo akcesoriów |
| 4 | P.WINDOW2 | 25 | Elektrycznie sterowane szyby |
| 5 | PLG | 20 | Elektrycznie podnoszona klapa |
| 6 | D.LOCK | 25 | Elektryczne zamki do drzwi |
| 7 | SEAT WARM | 20 | Podgrzewacz siedzenia |
| 8 | SRS2 / ESCL | 15 | – |
| 9 | SUNROOF | 10 | Szyberdach |
| 10 | INTERIOR2 | 15 | System nagłośnieniowy |
| 11 | ENG + BB | 7,5 | System sterowania silnikiem |
| 12 | MIRROR | 7,5 | Sterowanie lusterkiem |
| 13 | W IND | 7,5 | Wskaźnik zmiany biegów AT |
| 14 | F.OUTLET | 15 | Gniazda akcesoriów |
| 15 | R.OUTLET1 | 15 | – |
| 16 | – | – | – |
| 17 | M.DEF | 7,5 | Odmgławiacz lusterka |
| 18 | – | – | – |
| 19 | AUDIO3 | 15 | System nagłośnieniowy |
| 20 | – | – | – |
| 21 | P.SEAT P | 30 | Fotel elektryczny * |
| * Niektóre modele | |||
