Mazda 626 (2000-2001) – skrzynka bezpieczników
Mazda 626 (2000-2001) – schemat skrzynki bezpieczników
Rok produkcji: 2000, 2001.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie MPV LW (1999-2006) to bezpiecznik 19 w skrzynce bezpiecznikowej (panel kierowcy).

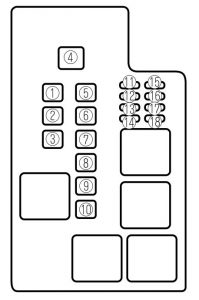

Blok bezpieczników (komora silnika)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | EGI INJ | 30 | Układ wtrysku paliwa |
| 2 | DEFOG | 40 | Odmrażacz tylnej szyby |
| 3 | – | – | – |
| 4 | MAIN | 100 | Do ochrony wszystkich obwodów |
| 5 | IG KEY | 30 | Bezpieczniki RADIO, SUNROOF*, TURN,
METER, ENGINE, POWER WINDOW*, WIPER; Układ zapłonowy. |
| 6 | HEATER | 40 | Nagrzewnica;
Klimatyzator *. |
| 7 | BTN | 40 | Bezpieczniki TAIL, STOP, ROOM,
DOOR LOCK, HAZARD, POWER SEAT*. |
| 8 | COOLING FAN | 30 | Wentylator chłodzący |
| 9 | AD FAN | 30 | Dodatkowy wentylator * |
| 10 | (ABS) | 60 | System zapobiegania blokady kół* |
| 11 | TAIL | 15 | Tylne światła;
Światła postojowe; Oświetlenie deski rozdzielczej; Oświetlenie tablicy rejestracyjnej; Oświetlenie przełączników. |
| 12 | HORN | 15 | Klakson |
| 13 | (ABS) | 20 | System zapobiegania blokady kół* |
| 14 | – | – | – |
| 15 | ST. SIGN | 10 | Sygnał rozrusznika |
| 16 | H / LL | 15 | Reflektor (lewy) |
| 17 | H / LR | 15 | Reflektor (prawy) |
| 18 | (ABS) | 20 | System zapobiegania blokady kół* |
| * – niektóre modele | |||

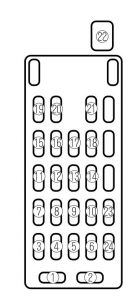

Panel bezpieczników (po stronie kierowcy)
| Pozycja | Opis | Amp [A] | Opis |
| 1 | AUDIO | 15 | System nagłośnieniowy* |
| 2 | ROOM | 15 | Oświetlenie wewnętrzne;
Oświetlenie bagażnika. |
| 3 | S/ROOF | 15 | Szyberdach * |
| 4 | METER | 10 | Wskaźniki;
Światła cofania. |
| 5 | D.LOCK | 30 | Elektryczny zamek drzwi * |
| 6 | HAZARD | 15 | Światła awaryjne |
| 7 | A/B&ABS | 10 | System poduszek powietrznych;
System zapobiegający blokowaniu się hamulców *. |
| 8 | – | – | – |
| 9 | A / C | 10 | Klimatyzator* |
| 10 | – | – | – |
| 11 | TURN | 10 | Kierunkowskazy |
| 12 | WIPER | 20 | Wycieraczki i spryskiwacze przedniej szyby |
| 13 | P.WIND | 30 | Okna elektryczne * |
| 14 | – | – | – |
| 15 | RADIO | 15 | System audio;
Gniazdo; Lusterko zewnętrzne. |
| 16 | ENGINE | 10 | System sterowania silnikiem |
| 17 | ILLUMI | 10 | Tylne światła;
Oświetlenie tablicy rejestracyjnej; Światła postojowe; Oświetlenie deski rozdzielczej. |
| 18 | STOP | 15 | Światła hamowania;
Klakson; Tempomat *. |
| 19 | CIGAR | 15 | Gniazdo akcesoriów;
Zegar *; Radio *; Lusterko zewnętrzne; Zapalniczka. |
| 20 | – | – | – |
| 21 | – | – | – |
| 22 | P.SEAT | 30 | Fotel elektryczny * |
| 23 | M.DEF | 15 | Odmrażacz lusterka * |
| 24 | P.POINT | 15 | Punkt zasilania |
| * – niektóre modele | |||
