Mazda 3 (2006) – skrzynka bezpieczników

04/07/2021

Spis treści

Mazda 3 (2006) – schemat skrzynki bezpieczników

Rok produkcji: 2006.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie 3 (2006) to bezpiecznik 43 w skrzynce bezpiecznikowej po stronie pasażera.

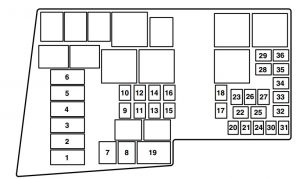

Blok bezpieczników (komora silnika)

Mazda 3 – bezpieczniki – komora silnika
Pozycja Opis Amp [A] Opis
1 FAN 40 Wentylator chłodzący
2 P / ST 80 EHPAS
3 BTN 40 Do ochrony różnych obwodów
4 HEAD 40 Reflektory
5 PTC 80
6 GLOW 60
7 ABS 1 30 ABS *
8 ABS 2 20 ABS *
9 ENGINE 30 Do ochrony różnych obwodów
10
11 IG KEY 1 30 Stacyjka
12 STARTER 20 Sprzęgło rozrusznika
13 IG KEY 2 30 Stacyjka
14
15 HEATER 40 Silnik dmuchawy
16
17 DEFOG 40 Odmrażacz tylnej szyby
18 AUDIO 30 System audio

(model wyposażony w BOSE Sound System)

19 ABS IG 10 ABS *
20 FOG 15 Światła przeciwmgielne*
21 HORN 15 Klakson
22
23 H / CLEAN 20
24 F / PUMP 15 Pompa paliwowa
25 P / ST IG 10 Wspomaganie kierownicy
26 A / C MAG 10 Klimatyzator
27 TCM 15 Moduł sterujący skrzynią biegów
28
29
30 ENG + B 10 PCM
31 ROOM 15 Światła wewnętrzne
32 ENG BAR 4 10 Nagrzewnica O2
33 ENG BAR 3 10 Nagrzewnica O2
34 EGI INJ 10 Wtryskiwacz
35 ENG BAR 1 10 Czujnik przepływu powietrza
36 ENG BAR 2 10 Zawór sterujący EGR
* Niektóre modele

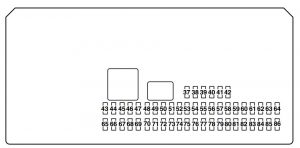

Blok bezpieczników (po stronie pasażera)

Mazda 3 – bezpieczniki – przedział pasażerski
Pozycja Opis Amp [A] Opis
37 D / LOCK 2 15 Elektryczny zamek do drzwi
38 STOP 10 Światła stopu
39 HEAD HIGH L 10 Światła drogowe (lewe)
40 HEAD HIGH R 10 Światła drogowe (prawe)
41
42
43 CIGAR 15 Zapalniczka
44 RADIO 7,5 System nagłośnienia
45 MIRROR 10 Lustro sterujące mocą
46 TAIL R 7,5 Światła tylne (prawe);

Światła postojowe (prawe);

Oświetlenie tablicy rejestracyjnej.

47 OBD 10 Do ochrony różnych obwodów
48
49 TR / LOCK 20
50 CPU PWR 10 Jednostka sterująca
51 HAZARD 15 Kierunkowskazy;

Światła ostrzegawcze.

52 SUN ROOF 20 Szyberdach *
53 WASHER 20 Spryskiwacz przedniej szyby;

Wycieraczka i spryskiwacz tylnej szyby.

54
55 P / WIND R 30
56 P / WIND L. 30
57 ALARM 7,5
58 M / DEF 7,5 Odmrażacz lustrzany
59
60 HEAD LOW R 15 Światła mijania (prawe);

Poziomowanie reflektorów *

61 HEAD LOW L 15 Światła mijania (lewe)
62
63
64
65 SAS 10 Dodatkowy system przytrzymujący
66 METER 10 Zestaw wskaźników;

System mmobilizer;

System blokady zmiany biegów.

67 IGNITION 20 ABS *;

EHPAS *.

68 WIPER 20 Wycieraczka przedniej szyby
69 ENGINE 20 Do ochrony różnych obwodów
70 IG SIG 10 Automatyczna wycieraczka *
71 SAS 2 7,5 Dodatkowy system przytrzymujący
72
73
74 SEAT WARM 20
75 D / LOCK 1 25 Elektryczny zamek do drzwi
76 A / C 10 Klimatyzator;

Jednostka sterująca nagrzewnicą.

77 P / WIND L. 30 Zasilanie okna (lewe) *
78 P / WIND R 30 Zasilanie okna (prawe) *
79 BACK 10 Światła cofania
80 SUN ROOF 7,5 Szyberdach *
81 TAIL L 7,5 Tylne światła (lewe);

Światła postojowe (lewe).

82 ILLUMI 7,5 Oświetlenie
83
84
85
86
* Niektóre modele
