Mazda 3 (2008) – skrzynka bezpieczników

04/07/2021

Spis treści

Mazda 3 (2008) – schemat skrzynki bezpieczników

Rok produkcji: 2008.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie 3 (2008) to bezpiecznik 43 w skrzynce bezpiecznikowej po stronie pasażera.

Blok bezpieczników (komora silnika)

Mazda 3 – bezpieczniki – komora silnika

Bez turbosprężarki

Pozycja Opis Amp [A] Opis
1 FAN 40 Wentylator chłodzący
2 P / ST 80 Wspomaganie kierownicy
3 BTN 40 Do ochrony różnych obwodów
4 HEAD 40 Reflektory
5 PTC 80
6 GLOW / P.SEAT 60 Fotel elektryczny
7 ABS 1 30 ABS *, DSC *
8 ABS 2 20 ABS *, DSC *
9 ENGINE 30 Do ochrony różnych obwodów
10
11 IG KEY 1 30 Stacyjka
12 STARTER 20 Sprzęgło rozrusznika
13 IG KEY 2 30 Stacyjka
14 GLOW 1
15 HEATER 40 Silnik dmuchawy
16 GLOW 2
17 DEFOG 40 Odmrażacz tylnej szyby
18 AUDIO 30 System audio

(model wyposażony w BOSE Sound System)

19 ABS IG 10 ABS *;

DSC *.

20 FOG 15 Przednie światła przeciwmgielne *
21 HORN 15 Klakson
22 DRL 10 DRL *
23 H / CLEAN 20
24 F / PUMP 15 Pompa paliwowa
25 P / ST IG 10 Wspomaganie kierownicy
26 A / C MAG 10 Klimatyzator*
27 ALT / TCM 15 TCM *
28 GLOW SIG
29 P.OUTLET Gniazdo zasilania
30 ENG + B 10 PCM
31 ROOM 15 Światła wewnętrzne
32 ENG BAR 4 10 Czujniki O2 *
33 ENG BAR 3 10 Czujniki O2
34 EGI INJ 10 Wtryskiwacz
35 ENG BAR 1 10 Do ochrony różnych obwodów
36 ENG BAR 2 10 PCM;

Pompa paliwa.

* Niektóre modele

Z turbosprężarką

Pozycja Opis Amp [A] Opis
1 FAN 70 Wentylator chłodzący
2
3 BTN 40 Do ochrony różnych obwodów
4 HEAD 40 Reflektory
5 F / PUMP 30 Pompa paliwowa
6
7 ABS 1 30 ABS, DSC
8 ABS 2 20 ABS, DSC
9 ENGINE 30 Do ochrony różnych obwodów
10 INJECTOR 30 Wtrysk paliwa
11 IG KEY 1 30 Stacyjka
12 STARTER 20 Sprzęgło rozrusznika
13 IG KEY 2 30 Stacyjka
14
15 HEATER 40 Silnik dmuchawy
16
17 DEFOG 40 Odmrażacz tylnej szyby
18 AUDIO 30 System audio

(model wyposażony w BOSE Sound System)

19 ABS IG 10 ABS
20 FOG 15 Przednie światła przeciwmgielne
21 HORN 15 Klakson
22 DRL 10 DRL *
23 H / CLEAN 20
24 ITP 15 Elektryczny zawór dławiący
25
26 A / C MAG 10 Klimatyzator
27
28
29 P.OUTLET 15 Gniazdo zasilania
30 ENG + B 10 PCM
31 ROOM 15 Światła wewnętrzne
32
33 ENG BAR 3 10 Czujniki O2
34
35 ENG BAR 1 15 Do ochrony różnych obwodów
36 ENG BAR 2 10 PCM;

Pompa paliwa.

* Niektóre modele

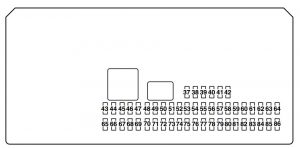

Blok bezpieczników (po stronie pasażera)

Mazda 3 – bezpieczniki – przedział pasażerski
Pozycja Opis Amp [A] Opis
37 D / LOCK 2 15 System podwójnego ryglowania *
38 STOP LAMP/HORN 10 Światło stopu;

Klakson.

39 HEAD HIGH L 10 Światła drogowe (lewe)
40 HEAD HIGH R 10 Światła drogowe (prawe)
41
42
43 CIGAR 15 Zapalniczka
44 RADIO 7,5 System nagłośnienia
45 MIRROR 10 Lustro z regulacją mocy *
46 TAIL R 7,5 Światła tylne (prawe);

Światła postojowe (prawe);

Oświetlenie tablicy rejestracyjnej.

47 OBD 10 Do ochrony różnych obwodów
48
49 TR / LOCK
50
51
52 SUN ROOF 20 Szyberdach *
53 WASHER 20 Wycieraczka i spryskiwacz szyby przedniej
54
55 P / WIND R
56 P / WIND L.
57 ALARM
58 M / DEF 7,5 Odmrażacz lustrzany *
59
60 HEAD LOW R 15 Światła mijania (prawe);

Poziomowanie reflektorów *

61 HEAD LOW L 15 Światła mijania (lewe)
62
63
64
65 SAS 10 Dodatkowy system przytrzymujący
66 METER 10 Zestaw wskaźników;

System immobilizera.

67 IGNITION 20 ABS *;

DSC *;

Wspomaganie kierownicy.

68 WIPER 20 Wycieraczka i spryskiwacz szyby przedniej
69 ENGINE 20 Do ochrony różnych obwodów
70 IG SIG 10 Automatyczna wycieraczka *;

Włącznik szyby *.

71 SAS 2 7,5 Czujnik ciężaru siedzenia
72
73
74 SEAT WARM 20 Podgrzewacz siedzenia *
75 D / LOCK 1 25 Elektryczny zamek drzwi *
76 A / C 10 Klimatyzator *;

Jednostka sterująca nagrzewnicą.

77 P / WIND L. 30 Zasilanie okna (lewe) *
78 P / WIND R 30 Zasilanie okne (prawe) *
79 BACK 10 Światła cofania
80 SUN ROOF 7,5 Szyberdach *
81 TAIL L 7,5 Tylne światła (lewe);

Światła postojowe (lewe).

82 ILLUMI 7,5 Oświetlenie
83
84
85
86
* Niektóre modele
