Mazda 2 (2013) – skrzynka bezpieczników

Mazda 2 (2013) – schemat skrzynki bezpieczników

Rok produkcji: 2013.

Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie 2 (2013) to bezpiecznik 3 w skrzynce bezpiecznikowej po lewej stronie.

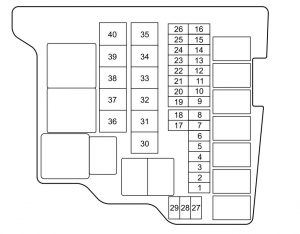

Blok bezpieczników (komora silnika)

Mazda 2 – bezpieczniki – komora silnika
Pozycja Opis Amp [A] Opis
1 FUEL HEAT
2 FUEL PUMP 15 Pompa paliwowa
3 F.FOG 15 Światła przeciwmgielne*
4 P / W 20 Elektrycznie sterowane szyby
5 HORN 10 Klakson
6 EGI 10 System sterowania silnikiem
7 DSC-P 30 DSC
8 DSC-V 20 DSC
9 MAG 7,5 Klimatyzator
10 TAIL 15 Tylne światła;

Światła postojowe;

Oświetlenie tablicy rejestracyjnej.

11 STOP 10 Światła stopu
12 SWS 7,5 Poduszka powietrzna
13 R.DEF 20 Odmrażacz tylnej szyby
14 HAZARD 10 Światła awaryjne;

Kierunkowskazy.

15 D / L 20 Elektryczne zamki do drzwi
16 EOP
17 ENG BAR 15 System sterowania silnikiem
18 ENG INJ 15 System sterowania silnikiem
19 ENG INJ2
20 H / L HI RH
21 H / L HI LH
22 DCDC3
23 H / L LO RH 15 Reflektor (prawy)
24 H / L LO LH 15 Reflektor (lewy)
25 AUDIO2
26 DSC-V2
27 HORN2
28 METER
29 ROOM 15 Światło górne
30 GLOW
31 EVVT
32 IG KEY 1 40 Do ochrony różnych obwodów
33 FAN 3
34 FAN 2 30 Wentylator chłodzący
35 FAN 1
36 INJ
37 IG KEY 2 30 Do ochrony różnych obwodów
38 4WD
39 ABS DSC-P2
40 BLOWER 30 Klimatyzator
* Niektóre modele

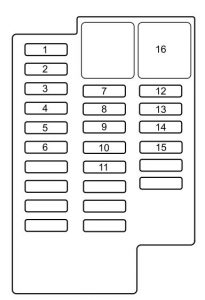

Blok bezpieczników (lewa strona)

Mazda 2 – bezpieczniki – lewa strona
Pozycja Opis Amp [A] Opis
1 TCM
2 ILLUMI 7,5 Oświetlenie deski rozdzielczej
3 CIGAR 15 Gniazdo akcesoriów;

Zapalniczka.

4 MIRROR 7,5 Sterowanie lusterkiem
5 M.DEF 7,5 Odmrażacz lusterka *
6 S.WARM
7 A / C 7,5 Klimatyzator
8 F.WIP 20 Wycieraczka i spryskiwacz przedniej szyby
9 R.WIP 10 Wycieraczka i spryskiwacz tylnej szyby
10 STARTER
11 METER 2
12 ENG 10 System sterowania silnikiem
13 METER 10 Zestaw wskaźników
14 SAS 10 Poduszka powietrzna
15 AUDIO 3
16 P / W 30 Elektrycznie sterowane szyby
* Niektóre modele
