Mazda MPV LW (1999-2006) – skrzynka bezpieczników
Mazda MPV LW (1999-2006) – schemat skrzynki bezpieczników
Rok produkcji: 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006.
Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie MPV LW (1999-2006) to bezpiecznik 26 w skrzynce bezpiecznikowej po stronie kierowcy.

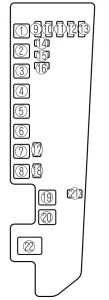

Blok bezpieczników (komora silnika)
| Nr | Amp [A] | Opis | |
| 1 | DEFOG | 40 | Odmrażacz tylnej szyby |
| 2 | BTN | 60 | Bezpieczniki STOP, HAZARD, ROOM,
D.LOCK i DRL. |
| 3 | ABS | 60 | 2002-2006:
Układ przeciwblokujący |
| COOLING FAN 1 | 30 | 1999-2001:
Wentylator chłodzący |
|
| 4 | FAN1 | 30 | 2002-2006:
Wentylator chłodzący |
| HEATER | 40 | 1999-2001:
Ogrzewanie |
|
| 5 | FAN2 | 30 | 2002-2006:
Wentylator chłodzący |
| RHEAT | 30 | 1999-2001:
Tylna nagrzewnica |
|
| 6 | HEATER | 40 | 2002-2006:
Ogrzewanie |
| IG KEY1 | 40 | 1999-2001:
Bezpieczniki METER, ENGINE, WIPER |
|
| 7 | RHEAT | 30 | 2002-2006:
Tylna nagrzewnica |
| IG KEY2 | 40 | 1999-2001:
Bezpieczniki A / C, P.WIND, SUN ROOF i R.WIP |
|
| 8 | IG KEY2 | 40 | 2002-2006:
Bezpieczniki A / C, P.WIND, SUN ROOF i R.WIP |
| COOLING FAN 2 | 30 | 1999-2001:
Wentylator chłodzący |
|
| 9 | A / C | 10 | Klimatyzator |
| 10 | TAIL | 15 | Tylne światła |
| 11 | A / C PWR | 15 | 2002-2006:
Falownik |
| 12 | HORN | 15 | Klakson |
| 13 | FOG | 15 | Światła przeciwmgielne |
| 14 | EWG | 5 | 2002-2006:
Do ochrony różnych obwodów |
| 15 | HEAD L | 15 | Reflektor lewy |
| 16 | HEAD R | 15 | Reflektor prawy |
| 17 | HID L | 20 | – |
| 18 | HID R. | 20 | – |
| 19 | IG KEY1 | 60 | 2002-2006:
Bezpieczniki METER, ENGINE, WIPER |
| ABS | 60 | 1999-2001:
Układ przeciwblokujący |
|
| 20 | EGI INJ | 30 | System sterowania silnikiem |
| 21 | FUEL PUMP | 20 | 2002-2006:
Pompa paliwa |
| 22 | MAIN | 120 | Do ochrony wszystkich obwodów |

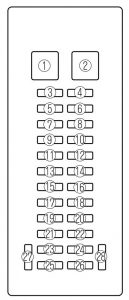

Skrzynka bezpieczników przedziału pasażerskiego
| Opis | Ocena w amperach [A] | Opis | |
| 1 | WIPER | 20 | 1999-2001:
Wycieraczki i spryskiwacze przedniej szyby |
| P. WIND | 30 | 2002-2005:
Elektryczne szyby |
|
| P. WIND | 40 | 2006:
Elektrycznie sterowane szyby |
|
| 2 | P. WIND | 30 | 1999-2001:
Elektryczne szyby |
| WIPER | 20 | 2002-2006:
Wycieraczki i spryskiwacze przedniej szyby |
|
| 3 | SUN ROOF | 15 | Szyberdach |
| 4 | R.WIP | 10 | Wycieraczka i spryskiwacz tylnej szyby |
| 5 | SEAT | 15 | 1999-2001:
Siedzenia |
| SEAT | 20 | 2002-2006:
Siedzenia |
|
| 6 | M.DEF | 10 | Odmrażacz lusterka |
| 7 | A / C | 10 | Klimatyzator |
| 8 | DRL | 10 | Światła do jazdy dziennej |
| 9 | – | – | – |
| 10 | H / CLEAN | 20 | Moduł spryskiwacza reflektorów |
| 11 | – | – | – |
| 12 | HAZARD | 10 | Światła awaryjne |
| 13 | ROOM | 10 | 1999-2001:
Oświetlenie wewnętrzne; Oświetlenie przedziału bagażowego. |
| ROOM | 15 | 2002-2006:
Oświetlenie górne; Oświetlenie mapy; Oświetlenie przedziału bagażowego. |
|
| 14 | AUX POWER | 15 | 1999-2001:
Gniazdo akcesoriów |
| AUX POWER | 25 | 2002-2006:
Gniazdo akcesoriów |
|
| 15 | CLOSER LH | 15 | 1999-2001:
Samozamykacz przesuwny lewy |
| CLOSER LH | 20 | 2002-2006:
Samozamykacz przesuwny lewy |
|
| 16 | AUDIO | 10 | System nagłośnieniowy |
| 17 | D.LOCK | 30 | Elektryczne zamki do drzwi |
| 18 | P / SEAT | 30 | 2002-2006: Fotel elektryczny |
| 19 | ENGINE | 10 | System sterowania silnikiem |
| 20 | METER | 10 | Zestaw wskaźników |
| 21 | STOP | 15 | Światła stopu |
| 22 | CLOSER RH | 15 | 1999-2001:
Samozamykacz przesuwny prawy |
| CLOSER RH | 20 | 2002-2006:
Samozamykacz przesuwny prawy |
|
| 23 | ACC. DELAY | 30 | Opóźnienie szyb elektrycznych |
| 24 | METER | 15 | Zestaw wskaźników;
Przełącznik INH. |
| 25 | ST.SIGN | 10 | Sygnał rozrusznika |
| 26 | CIGAR | 15 | 1999-2001:
Zapalniczka. |
| CIGAR | 25 | 2002-2006:
Zapalniczka. |
|
| 27 | – | – | – |
| 28 | – | – | – |
