Mazda 3 (2019-2020…) – skrzynka bezpieczników
Mazda 3 (2019-2020…) – schemat skrzynki bezpieczników
Rok produkcji: 2019, 2020.
Bezpieczniki zapalniczki (gniazdo zasilania): F15 i F30 w skrzynce bezpiecznikowej komory silnika.
Skrzynka bezpieczników w przedziale pasażerskim
Lokalizacja skrzynki bezpieczników
Znajduje się po lewej stronie pojazdu, za osłoną.
Schemat skrzynki bezpieczników
Przydział bezpieczników w przedziale pasażerskim (2019, 2020)
| Nr | Amp [A] | Opis |
|---|---|---|
| F1 | – | Nieużywany |
| F2 | – | Nieużywany |
| F3 | – | Nieużywany |
| F4 | 15 A | Elektryczne zamki drzwi (kierowca) |
| F5 | 15 A | Elektryczne zamki drzwi (pasażer) |
| F6 | – | Nieużywany |
| F7 | – | Nieużywany |
| F8 | – | Nieużywany |
| F9 | 30 A | Elektrycznie sterowane szyby (sterownik) |
| F10 | 30 A | Elektrycznie sterowane szyby (pasażer) |
| F11 | 30 A | Fotel elektryczny (kierowca) (niektóre modele) |
| F12 | – | Nieużywany |
| F13 | 15 A | Audio |
| F14 | – | Nieużywany |
| F15 | 15 A | Zamek tylnych drzwi |
| F 16 | 15 A | Oświetlenie |
| F17 | 10 A | Światła stopu |
| F18 | 10 A | Tylne światła |
| F19 | 10 A | Tylne kierunkowskazy |
| F20 | 10 A | Tylne światła |
| F21 | 10 A | Tylne światła |
| F22 | 7,5 A | Elektryczna blokada kierownicy (niektóre modele) |
| F23 | – | Nieużywany |
Skrzynka bezpieczników w komorze silnika

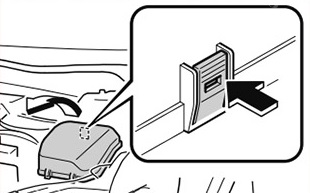

Lokalizacja skrzynki bezpieczników

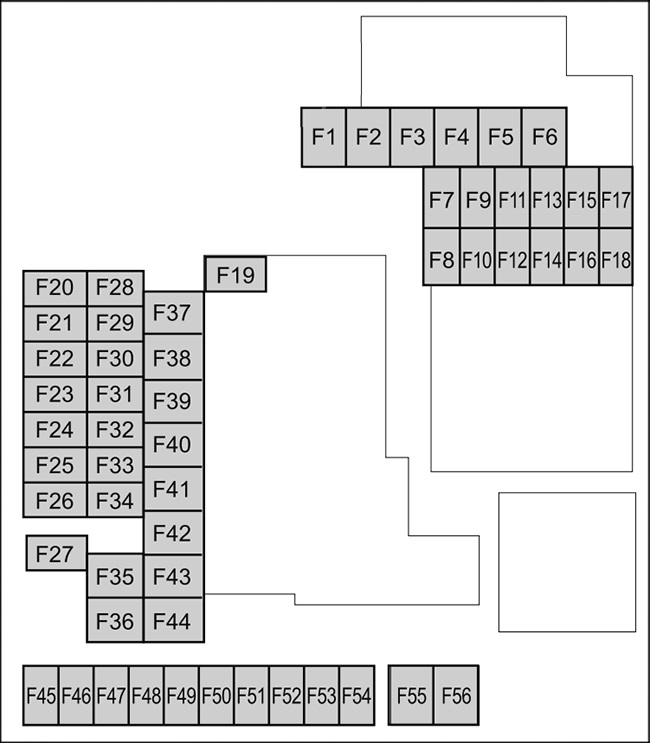

Schemat skrzynki bezpieczników
Przydział bezpieczników w komorze silnika (2019, 2020)
| Nr | Amp [A] | Opis |
|---|---|---|
| F1 | – | Nieużywany |
| F2 | 20 A | Odmrażacz wycieraczek szyby przedniej (Niektóre modele) |
| F3 | 30 A | System sterowania silnikiem |
| F3 | 20 A | Nieużywany |
| F4 | 20 A | S-VT |
| F5 | 40 A | System sterowania silnikiem |
| F6 | 20 A | Nieużywany |
| F7 | 15 A | Nieużywany |
| F7 | 20 A | Pompa paliwowa |
| F8 | 15 A | System sterowania silnikiem |
| F9 | 15 A | System kontroli transmisji (niektóre modele) |
| F10 | 15 A | System sterowania silnikiem |
| F11 | 7,5 A | Klimatyzator |
| F12 | 15 A | System sterowania silnikiem |
| F13 | 15 A | Nieużywany |
| F14 | 20 A | Podgrzewacz przednich siedzeń (niektóre modele) |
| F15 | 20 A | Nieużywany |
| F 16 | 15 A | Do ochrony różnych obwodów |
| F17 | – | Nieużywany |
| F18 | 15 A | Gniazda akcesoriów |
| F19 | 60 A | Układ wspomagania kierownicy |
| F20 | 15 A | Reflektor (lewy) 1 |
| F21 | 15 A | Reflektor (prawy) 1 |
| F22 | 15 A | Do ochrony różnych obwodów |
| F23 | 30 A | ABS;
Dynamiczny system kontroli stabilności (EPS). |
| F24 | 15 A | Reflektor (lewy) 2 |
| F25 | 15 A | Reflektor (prawy) 2 |
| F26 | 7,5 A | Diagnostyka Pokładowa |
| F27 | 25 A | Do ochrony różnych obwodów |
| F28 | 25 A | Do ochrony różnych obwodów |
| F29 | 15 A | Wycieraczki szyby samochodowej |
| F30 | 15 A | Gniazda akcesoriów |
| F31 | 15 A | Klakson |
| F32 | – | Nieużywany |
| F33 | – | Nieużywany |
| F34 | – | Nieużywany |
| F35 | 50A | ABS;
Dynamiczny system kontroli stabilności. |
| F36 | – | Nieużywany |
| F37 | 40 A | Odmgławiacz tylnej szyby |
| F38 | 50 A | Do ochrony różnych obwodów |
| F39 | – | Nieużywany |
| F40 | 40 A | Klimatyzator |
| F41 | – | Nieużywany |
| F42 | 20 A | Wycieraczki |
| F43 | 30 A | Wentylator chłodzący |
| F44 | 30 A | Do ochrony różnych obwodów |
| F45 | 10 A | System sterowania silnikiem |
| F46 | 15 A | Audio |
| F47 | 15 A | Do ochrony różnych obwodów |
| F48 | 7,5 A | Poduszka powietrzna |
| F49 | 15 A | Zestaw wskaźników |
| F50 | 15 A | Lampa pokojowa |
| F51 | 25 A | System nagłośnieniowy |
| F52 | 10 A | Szyberdach (niektóre modele) |
| F53 | 15 A | System sterowania silnikiem |
| F54 | 15 A | i-ACTIVSENSE |
| F55 | 50 A | Nieużywany |
| F56 | 50 A | Nieużywany |
