Mazda 2 (2015-2019…) – skrzynka bezpieczników

Mazda 2 (2015-2019…) – schemat skrzynki bezpieczników

Rok produkcji: 2015, 2016, 2017, 2018, 2019.



Bezpiecznik zapalniczki (gniazdo zasilania) w Mazdzie 2 to bezpiecznik # 5 „F.OUTLET” w skrzynce bezpieczników w przedziale pasażerskim.

Lokalizacja skrzynki bezpieczników

Jeśli jakiekolwiek światła, akcesoria lub elementy sterujące nie działają, sprawdź odpowiednie zabezpieczenie obwodu. Jeśli bezpiecznik się przepalił, element wewnętrzny ulegnie stopieniu.

Jeśli reflektory lub inne elementy elektryczne nie działają, a bezpieczniki w kabinie są normalne, sprawdź blok bezpieczników pod maską.

Przedział pasażerski

Osłona znajduje się po lewej stronie przedziału pasażerskiego, na dole, w pobliżu drzwi (w pojazdach z kierownicą z lewej strony również tam się znajduje).

Komora silnika



Schematy skrzynki bezpieczników

2015, 2016

Komora silnika

Przyporządkowanie bezpieczników w komorze silnika (2015, 2016)

Nr Nazwa Amp [A] Opis
1 C / U IG1 15 A Do ochrony różnych obwodów
2 ENGINE IG1 7,5 A System sterowania silnikiem
3 SUNROOF 10 A
4 INTERIOR 15 A Światło górne
5 ENG + B 7,5 A System sterowania silnikiem
6 AUDIO2 15 A System nagłośnieniowy
7 METER1 10 A Zestaw wskaźników
8 SRS1 7,5 A Poduszka powietrzna
9 METER1 7,5 A Zestaw wskaźników (niektóre modele)
10 RADIO 7,5 A System nagłośnieniowy
11 ENGINE3 15 A System sterowania silnikiem
12 ENGINE1 15 A System sterowania silnikiem
13 ENGINE2 15 A System sterowania silnikiem
14 AUDIO1 25 A System nagłośnieniowy
15 A / C MAG 7,5 A Klimatyzator Niektóre modele (niektóre modele)
16 AT PUMP 15 A Układ sterowania mostem pędnym (niektóre modele)
17 AT 15 A Układ sterowania mostem pędnym (niektóre modele)
18 D.LOCK 25 A Elektryczne zamki do drzwi
19 H / L RH 20 A Reflektor (prawy)
20 ENG + B2 7,5 A System sterowania silnikiem
21 TAIL 20 A Światła tylne;

Oświetlenie tablicy rejestracyjnej;

Światła pozycyjne.

22
23 ROOM 25 A Światło górne
24 FOG 15 A Przednie światła przeciwmgielne (niektóre modele)
25 H / CLEAN 20 A Spryskiwacz reflektorów (niektóre modele)
26 STOP 10 A Światła hamowania;

Tylne światło przeciwmgielne (niektóre modele).

27 HORN 15 A Klakson
28 H / L LH 20 A Reflektor (lewy)
29 ABS / DSC S. 30 A ABS;

System dynamicznej kontroli stabilności (niektóre modele)

30 HAZARD 15 A Światła awaryjne;

Światła kierunkowskazów.

31 FUEL PUMP 15 A Układ paliwowy (niektóre modele)
32 FUEL WARM 25 A Podgrzewacz paliwa (niektóre modele)
33 WIPER 20 A Wycieraczka szyby przedniej
34 CABIN+B 50 A Do ochrony różnych obwodów
35 FAN2 30 A Wentylator chłodzący (niektóre modele)
36 FUEL PUMP 30 A
37 ABS / DSC M 50 A ABS;

System dynamicznej kontroli stabilności (niektóre modele).

38 EVVT 20 A Układ sterowania silnikiem (niektóre modele)
39
40 FAN1 30 A Wentylator chłodzący (niektóre modele)
41 FAN3 40 A Wentylator chłodzący (niektóre modele)
42 ENG.MAIN 40 A System sterowania silnikiem
43 EPS 60 A Układ wspomagania kierownicy (niektóre modele)
44 DEFOG 40 A Odmgławiacz tylnej szyby
45 1G2 30 A Do ochrony różnych obwodów
46 INJECTOR 30 A Układ sterowania silnikiem (niektóre modele)
47 HEATER 40 A Klimatyzator
48 P. WINDOW 1 30 A Elektrycznie sterowane szyby
49 DCDC DE 40 A Do ochrony różnych obwodów (niektóre modele)
Przedział pasażerski

Zobacz również:  Mazda B-Series (2008) - skrzynka bezpieczników

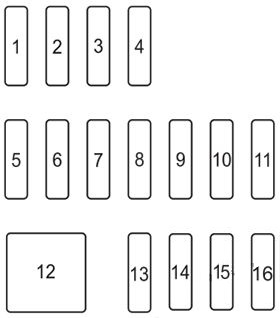

Przydział bezpieczników w przedziale pasażerskim (2015, 2016)

Nr Nazwa Amp [A] Opis
1
2
3
4
5 F.OUTLET 15 A Gniazda akcesoriów
6
7 AT IND 7,5 A Wskaźnik zmiany biegów (niektóre modele)
8 MIRROR 7,5 A Lustro sterujące mocą
9
10 P.WINDOW2 25 A Elektrycznie sterowane szyby
11 R.WIPER 15 A Wycieraczka i spryskiwacz tylnej szyby
12
13
14 SRS2 / ESCL 15 A Elektroniczna blokada kierownicy
15 SEAT WARM 20 A Podgrzewacz siedzenia (niektóre modele)
16 M.DEF 7,5 A Odmgławiacz lustrzany (niektóre modele)



2017

Komora silnika

Przyporządkowanie bezpieczników w komorze silnika (2017)

Nr Nazwa Amp [A] Opis
1 C / U IG1 15 A Do ochrony różnych obwodów
2 ENGINE IG1 7,5 A System sterowania silnikiem
3 SUNROOF 10 A
4 INTERIOR 15 A Światło górne
5 ENG + B 7,5 A System sterowania silnikiem
6 AUDIO2 15 A System nagłośnieniowy
7 METER1 10 A Zestaw wskaźników
8 SRS1 7,5 A Poduszka powietrzna
9 METER2 7,5 A Zestaw wskaźników (niektóre modele)
10 RADIO 7,5 A System nagłośnieniowy
11 ENGINE3 15 A System sterowania silnikiem
12 ENGINE1 15 A System sterowania silnikiem
13 ENGINE2 15 A System sterowania silnikiem
14 AUDIO1 25 A System nagłośnieniowy
15 A / C MAG 7,5 A Klimatyzator Niektóre modele (niektóre modele)
16 AT PUMP 15 A Układ sterowania mostem pędnym (niektóre modele)
17 AT 15 A Układ sterowania mostem pędnym (niektóre modele)
18 D.LOCK 25 A Elektryczne zamki do drzwi
19 H / L RH 20 A Reflektor (prawy)
20 ENG + B2 7,5 A System sterowania silnikiem
21 TAIL 20 A Światła tylne;

świetlenie tablicy rejestracyjnej;

Światła pozycyjne.

22 ST.HEATER 15 A
22
23 ROOM 25 A Światło górne
24 FOG 15 A Przednie światła przeciwmgielne (niektóre modele)
25 H / CLEAN 20 A Spryskiwacz reflektorów (niektóre modele)
26 STOP 10 A Światła hamowania;

Tylne światło przeciwmgielne (niektóre modele).

27 HORN 15 A Klakson
28 H / L LH 20 A Reflektor (lewy)
29 ABS / DSC S. 30 A ABS;

System dynamicznej kontroli stabilności (niektóre modele).

30 HAZARD 15 A Światła awaryjne;

Światła kierunkowskazów.

31 FUEL PUMP 15 A Układ paliwowy (niektóre modele)
32 FUEL WARM 25 A Podgrzewacz paliwa (niektóre modele)
33 WIPER 20 A Wycieraczka szyby przedniej
34 CABIN+B 50 A Do ochrony różnych obwodów
35 FAN2 30 A Wentylator chłodzący (niektóre modele)
36 FUEL PUMP 30 A
37 ABS / DSC M 50 A ABS;

System dynamicznej kontroli stabilności (niektóre modele).

38 EVVT 20 A Układ sterowania silnikiem (niektóre modele)
39
40 FAN1 30 A Wentylator chłodzący (niektóre modele)
41 FAN3 40 A Wentylator chłodzący (niektóre modele)
42 ENG.MAIN 40 A System sterowania silnikiem
43 EPS 60 A Układ wspomagania kierownicy (niektóre modele)
44 DEFOG 40 A Odmgławiacz tylnej szyby
45 1G2 30 A Do ochrony różnych obwodów
46 INJECTOR 30 A Układ sterowania silnikiem (niektóre modele)
47 HEATER 40 A Klimatyzator
48 P. WINDOW 1 30 A Elektrycznie sterowane szyby
49 DCDC DE 40 A Do ochrony różnych obwodów (niektóre modele)
Przedział pasażerski

Zobacz również:  Mazda 6 (2005) – skrzynka bezpieczników

Przyporządkowanie bezpieczników w przedziale pasażerskim (2017)

Nr Nazwa Amp [A] Opis
1
2
3
4
5 F.OUTLET 15 A Gniazda akcesoriów
6
7 AT IND 7,5 A Wskaźnik zmiany biegów (niektóre modele)
8 MIRROR 7,5 A Lustro sterujące mocą
9
10 P.WINDOW2 25 A Elektrycznie sterowane szyby
11 R.WIPER 15 A Wycieraczka i spryskiwacz tylnej szyby
12 P.SEAT D 30 A
12
13
14 SRS2 / ESCL 15 A Elektroniczna blokada kierownicy
15 SEAT WARM 20 A Podgrzewacz siedzenia (niektóre modele)
16 M.DEF 7,5 A Odmgławiacz lustrzany (niektóre modele)
