Rok produkcji: 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003.
Fiat Bravo / Brava ma bezpieczniki rozmieszczone w kilku miejscach — poniżej pełny wykaz pozycji wraz z amperażem i opisem obwodów oraz wskazówki, gdzie szukać przyczyny typowych usterek.

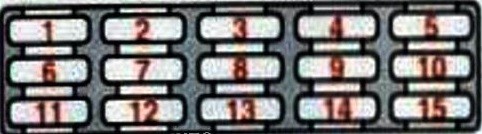

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 20 | Odmrażanie tylnej szyby, odszranianie lusterek zewnętrznych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Alarm | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 15 | Światła cofania, światła hamowania, zegar, kierunkowskazy, zestaw wskaźników, elektryczne lusterka zewnętrzne, system ABS/SRS, elektryczne szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 15 | Lampy wewnętrzne, lampa tylnych drzwi, zegar, lampa radiowa schowka na rękawiczki, wskaźnik alarmu przeciwkradzieżowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 20 | Sygnał dźwiękowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 20 | Wycieraczki przedniej szyby, wycieraczka tylnej szyby, spryskiwacze szyby przedniej, spryskiwacze reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 20 | Wentylator nagrzewnicy, bezpiecznik zapalniczki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Reflektor prawy – światła mijania, regulacja zasięgu świateł | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 10 | Przedni obrys lewy, tylny lewy obrys, panel sterowania nagrzewnicą, lampki podświetlenia panelu sterowania nagrzewnicą, oświetlenie tablicy rejestracyjnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Przedni obrys – prawy, tylny obrys – lewy, lampka tablicy rejestracyjnej, lampka radia, lampki zestawu wskaźników, lampka zapalniczki, przełączniki lamp | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 30 | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 10 | Światła mijania – lewy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | Tylne światła przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Światła drogowe – lewy reflektor, kierunkowskaz świateł drogowych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 10 | Światła drogowe – prawy reflektor | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

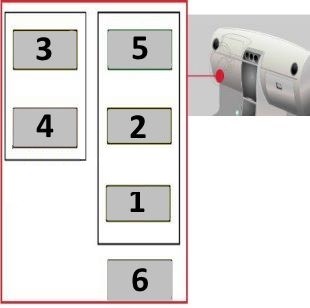

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | 20 | Szyberdach, podgrzewane siedzenia |
| 2 | 20 | Światła przeciwmgielne |
| 3 | 20 | centralny zamek |
| 4 | 5 | Poduszka powietrzna |
| 5 | 30 | Okna elektryczne |
| 6 | 7,5 | ABS/ESP |

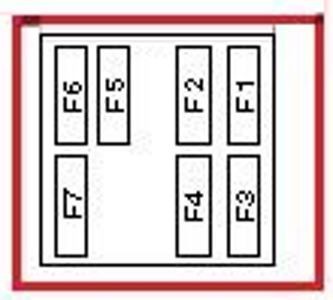

| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| F1 | 30 | układ wtrysku paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F2 | 40 | Blokada zapłonu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F3 | 60 | Zapasowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F4 | 80 | Skrzynka bezpiecznikowa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F5 | 40 | Silnik wentylatora chłodzącego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 50 | Klimatyzator | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 60 | ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Numer | Ampery [A] | Opis |
|---|---|---|
| F1 | 10 | System wtrysku (1.4) |
| F2 | 10 | Pompa paliwa – bezpiecznik pompy paliwa (1.4) |
| 1 | Przekaźnik ECM (1.4) | |
| 2 | Przekaźnik pompy paliwa (1.6) |
W sumie skrzynki mieszczą 32 pozycje. Najczęściej powtarzające się wartości to 10 A (10 poz.), 20 A (7 poz.), 30 A (3 poz.), 15 A (2 poz.). Warto to znać przed wymianą — bezpiecznik o tej samej wartości można w razie potrzeby chwilowo przełożyć z obwodu mniej istotnego, na przykład z gniazda zapalniczki, żeby dojechać do warsztatu.
Jeśli po wymianie bezpiecznik przepala się ponownie, przyczyną jest zwarcie w chronionym obwodzie, a nie sam bezpiecznik. Wstawienie mocniejszej wkładki przenosi wtedy uszkodzenie na wiązkę, która nie jest na taki prąd przewidziana.
W tym modelu bezpieczniki rozmieszczono w dwóch miejscach: przedział pasażerski oraz komora silnika. Dostęp do skrzynki w kabinie uzyskuje się po zdjęciu osłony w desce rozdzielczej, natomiast skrzynka w komorze silnika znajduje się pod pokrywą zatrzaskiwaną na klipsy.
W Fiat Bravo / Brava (1995-2003) tego obwodu pilnuje pozycja 7 o wartości 20 A w skrzynce: przedział pasażerski oraz pozycja 10 o wartości 10 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Bravo / Brava (1995-2003) znajdziesz go tutaj: pozycja F2 o wartości 10 A w skrzynce: komora silnika oraz pozycja 2 w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Bravo / Brava (1995-2003) za ten obwód odpowiada pozycja 6 o wartości 20 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Fiat Bravo / Brava (1995-2003) tego obwodu pilnuje pozycja 6 o wartości 20 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Bravo / Brava (1995-2003) znajdziesz go tutaj: pozycja 3 o wartości 20 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Bravo / Brava (1995-2003) za ten obwód odpowiada pozycja F5 o wartości 40 A w skrzynce: komora silnika. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Fiat Bravo / Brava (1995-2003) tego obwodu pilnuje pozycja 18 o wartości 10 A w skrzynce: przedział pasażerski oraz pozycja 12 o wartości 10 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Bravo / Brava (1995-2003) znajdziesz go tutaj: pozycja 4 o wartości 15 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Bravo / Brava (1995-2003) za ten obwód odpowiada pozycja 3 o wartości 15 A w skrzynce: przedział pasażerski oraz pozycja 5 o wartości 30 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Fiat Bravo / Brava (1995-2003) tego obwodu pilnuje pozycja 13 o wartości 10 A w skrzynce: przedział pasażerski oraz pozycja 2 o wartości 20 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat Bravo / Brava (1995-2003) znajdziesz go tutaj: pozycja 1 o wartości 20 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
