Fiat Bravo (2007-2014) – skrzynka bezpieczników
Fiat Bravo (2007-2014) – schemat skrzynki bezpieczników
Rok produkcji: 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014.
Bezpiecznik zapalniczki (gniazdo zasilania) we Fiacie Bravo (2008-2014) to bezpiecznik F44 w skrzynce bezpiecznikowej na desce rozdzielczej.
Skrzynka bezpieczników w desce rozdzielczej
| Opis | Nr | Ampery [A] |
| System korekcji ustawienia reflektorów
(wersje z reflektorami gazowo-wyładowczymi) |
F13 | 15 |
| System korekcji ustawienia reflektorów
(wersje z reflektorami halogenowymi) |
F13 | 7,5 |
| Cewki zdalnego przełącznika na
skrzynce bezpieczników w komorze silnika (CVM), sterowniku komputera pokładowego (NBC). |
F31 | 5 |
| Subwoofer systemu Hi-Fi | F32 | 15 |
| Tylne lewe okno elektryczne | F33 | 20 |
| Szyba tylna prawa | F34 | 20 |
| Sterowanie pedałem hamulca (styk rozwierny NC);
Czujnik obecności wody w oleju napędowym; Przepływomierz. |
F35 | 5 |
| Jednostka sterująca systemem otwierania drzwi
(CGP) (otwieranie, zamykanie drzwi, bezpieczny zamek, otwieranie tylnej klapy). |
F36 | 20 |
| Sterowanie pedałem hamulca
(styk normalnie zamknięty NA); tablica przyrządów (NQS); Sterowniki lamp wyładowczych na przednich reflektorach. |
F37 | 7,5 |
| Nagłośnienie;
Wstępne ustawienia systemu dźwiękowego; Connect Nav +; Blu & Me System; Syrena alarmowa (CSA); System alarmowy na lampie sufitowej; Wewnętrzny układ chłodzenia; Jednostka sterująca monitorowaniem ciśnienia w oponach (CPP); Gniazdo diagnostyczne; Tylne oświetlenie sufitowe. |
F39 | 10 |
| Ogrzewana szyba tylna | F40 | 30 |
| Elektryczne odmrażacze lusterek bocznych;
Odmrażacze na przednich dyszach. |
F41 | 7,5 |
| Jednostka sterująca układu hamulcowego (NFR);
Czujnik odchylenia (YRS). |
F42 | 5 |
| Wycieraczka szyby przedniej;
Spryskiwacz szyby przedniej; Tylnej dwukierunkowa pompa silnikowa na dźwigni kolumny kierownicy. |
F43 | 30 |
| Gniazdo;
Zapalniczka. |
F44 | 15 |
| Elektryczny silnik szyberdachu | F46 | 20 |
| Szyba przednia (lewa strona) | F47 | 20 |
| Szyba przednia (prawa strona) | F48 | 20 |
| Panel sterowania awaryjnego (podświetlenie);
Panel sterowania centralnego prawego i lewego odgałęzienia (oświetlenie, włącznik ASR); Elementy sterujące na kierownicy (oświetlenie); Panel sterowania na przednim oświetleniu sufitowym (oświetlenie); Jednostka sterująca systemem alarmowym ochrony objętości (dezaktywacja); Zasilanie szyberdach (jednostka sterująca, sterowanie oświetleniem); Czujnik deszczu; Czujnik światła dziennego w lusterku jazdy; Elementy sterujące włączaniem ogrzewania przednich siedzeń. |
F49 | 5 |
| Jednostka sterująca poduszką powietrzną (NAB) | F50 | 7,5 |
| Wewnętrzny układ chłodzenia;
Wstępne ustawienia systemu dźwiękowego; Connect Nav +; Sterownik systemu Blu & Me; Sterownik czujnika parkowania (NSP); Czujnik jakości powietrza (AQS); Automatyczna klimatyzacja; Elektryczne lusterka boczne (ruchome, składane); Monitorowanie ciśnienia w oponach jednostka sterująca (CPP). |
F51 | 5 |
| Wycieraczka tylnej szyby | F52 | 15 |
| Tablica przyrządów (NQS) | F53 | 7,5 |
| Wolny | F38 | – |
| Wolny | F45 | – |
Skrzynka bezpieczników w komorze silnika (obok akumulatora)
| Opis | Nr | Ampery [A] |
| Przednie światło przeciwmgielne;
Światło zakrętowe – prawe. |
F09 | 7,5 |
| Prawe światło drogowe | F14 | 7,5 |
| Lewe światło drogowe | F15 | 7,5 |
| Przednie światło przeciwmgielne;
Światło zakrętowe – lewe. |
F30 | 7,5 |
| Klakson jednotonowy | F10 | 10 |
| Obciążenia wtórne układu diagnostyki silnika
(sonda lambda, elektrozawór kanistra, elektrozawór systemu PDA, elektrozawór EGR, elektrozawór przepustnicy, elektrozawór VGT, sterownik podgrzewania świec żarowych). |
F11 | 15 |
| Jednostka sterująca silnika (NCM) | F 16 | 7,5 |
| Jednostka sterująca silnika (NCM) | F17 | 10 |
| Jednostka sterująca silnika (NCM) | F18 | 10 |
| Sprężarka do kondycjonera | F19 | 7,5 |
| Pompa silnika spryskiwaczy reflektorów | F20 | 20 |
| Pompa paliwowa na zbiorniku | F21 | 15 |
| Obciążenia podstawowe układu diagnostyki silnika
(wtryskiwacze, cewki zapłonowe) |
F22 | 15 |
| Obciążenia podstawowe systemu diagnostyki silnika
(wtryskiwacze, cewki zapłonowe, sterownik silnika dla wersji z silnikiem Diesla) |
F22 | 20 |
| Jednostka sterująca układu hamulcowego (NFR)
(elektroniczna jednostka sterująca, zawory elektromagnetyczne) |
F23 | 30 |
| Elektryczna jednostka sterująca układu kierowniczego
(NGE). |
F24 | 7,5 |

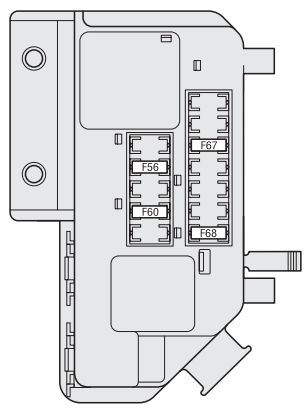

Skrzynka bezpieczników w komorze bagażnika (opcjonalnie)
| Opis | Nr | Ampery [A] |
| Ogrzewanie/ruch lewego przedniego siedzenia | F56 | 30 |
| Ogrzewanie/ruch prawego przedniego siedzenia | F60 | 30 |
| Ogrzewanie/ruch lewego przedniego siedzenia | F67 | 10 |
| Ogrzewanie/ruch prawego przedniego siedzenia | F68 | 10 |
Bezpiecznik ustanowienia za światła
| Światła | Nr | Ampery [A] | Skrzynka bezpiecznikowa |
| Światła mijania prawe
(reflektory kwarcowo-jodowe) |
F12 | 7,5 | Deska rozdzielcza |
| Prawe światła mijania
(reflektory bi-ksenonowe) |
F12 | 15 | Deska rozdzielcza |
| Światła mijania lewe
(reflektory kwarcowo-jodowe) |
F13 | 7,5 | Deska rozdzielcza |
| Światła mijania lewe
(reflektory bi-ksenonowe) |
F13 | 15 | Deska rozdzielcza |
| Światło cofania | F35 | 5 | Deska rozdzielcza |
| Trzecie światło stop | F37 | 7,5 | Deska rozdzielcza |
| Tylne światło przeciwmgielne
(po stronie kierowcy) |
F53 | 7,5 | Deska rozdzielcza |
| Przednie światło przeciwmgielne;
Światło zakrętowe – prawe. |
F09 | 7,5 | Komora silnika |
| Prawe światło drogowe | F14 | 7,5 | Komora silnika |
| Lewe światło drogowe | F15 | 7,5 | Komora silnika |
| Przednie światło przeciwmgielne;
Światło zakrętowe – lewe |
F30 | 7,5 | Komora silnika |
