Fiat 500 (2010-2014) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Fiat 500 (2010-2014) – schemat skrzynki bezpieczników

Rok produkcji: 2010, 2011, 2012, 2013, 2014.

Bezpiecznik zapalniczki (gniazdo zasilania) we Fiacie 500 (2010-2014)) to bezpiecznik F85 w skrzynce bezpiecznikowej w komorze silnika.

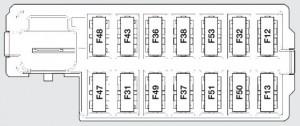

Skrzynka bezpieczników w desce rozdzielczej

Fiat 500 – bezpieczniki – deska rozdzielcza
OpisNrAmpery [A]
Dostawa prawego światła mijaniaF127,5
Zasilanie lewego światła mijania i

sterownika regulacji kierunku reflektorów

F137,5
Światła przednich i tylnych lamp sufitowych;

Oświetlenie bagażnika i drzwi.

F327,5
Gniazdo diagnostyczne;

Radio samochodowe;

Klimatyzacja;

EOBD.

F3610
Przełącznik świateł stopu;

Węzeł tablicy rozdzielczej.

F375
Centralny zamek drzwiF3820
Pompa spryskiwacza przedniej szyby, tylnej szybyF4315
Okno elektryczne po stronie kierowcyF4720
Okno elektryczne po stronie pasażeraF4820
Czujnik parkowania;

Włączniki podświetlenia;

Elektryczne lusterka.

F495
Przełącznik radia samochodowego;

Konwergencja;

Klimatyzacja;

Światła stop;

Sprzęgło.

F517,5
Węzeł tablicy rozdzielczejF535

Skrzynka bezpieczników w komorze silnika

Fiat 500 – bezpieczniki – komora silnika
OpisNrAmpery [A]
Wentylator układu klimatyzacjiF0830
WyświetlaczF0915
BrzęczykiF1015
Układ sterowania silnikiem (obciążenia wtórne)F1110
Główne reflektoryF1415
Silnik szyberdachuF1520
Podgrzewana szyba tylna;

Odmgławianie lusterek.

F2030
Reflektory przeciwmgielneF3015
Gniazdo przednie

(z wtyczką zapalniczki lub bez).

F8515
