Fiat 500X (2014-2016) – skrzynka bezpieczników

Fiat 500X (od 2014 roku) – schemat skrzynki bezpieczników

Fiat 500X jest następcą Fiata Sedici. To mały SUV produkowany od 2014 roku. Oczywiście jest nawiązanie do Fiata 500. Włoska marka wcześniej wprowadziła również na rynek model 500L. Auto zostało zaprojektowane przez Roberto Giolito. Pod względem technologicznym jego bliźniakiem jest Jeep Renegade (obie marki należą do tego samego koncernu).

Rok produkcji: 2014, 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) we Fiacie 500X (2014-2016) to bezpiecznik F84 w skrzynce bezpiecznikowej w komorze silnika.

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się z boku akumulatora.

Fiat 500X – bezpieczniki – komora silnika
Opis Nr Amp [A]
Klakson F10 10
Zasilacz do zapalniczki / gniazda zasilania F84 20



Skrzynka bezpieczników w desce rozdzielczej

Skrzynka bezpieczników znajduje się w pobliżu lewej strony kolumny kierownicy.

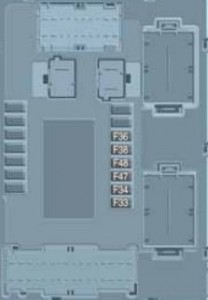

Fiat 500X – bezpieczniki – deska rozdzielcza
Opis Nr Amp [A]
Szyba przednia elektryczna

(po stronie pasażera).

F33 20
Szyba przednia elektryczna

(po stronie kierowcy).

F34 20
Zasilanie systemu Uconnect™,

systemu klimatyzacji,

elektrycznego składania lusterek bocznych,

systemu EOBD,

portu USB,

gniazda AUX,

tylnych bocznych świateł dachowych

(wersje z otwieranym dachem).

F36 15
Urządzenie Dead Lock

(odblokowanie drzwi po stronie kierowcy);

Odblokowanie drzwi;

Centralny zamek;

Elektryczne odblokowanie tylnej klapy.

F38 20
Elektryczna szyba tylna lewa F47 20
Elektryczna szyba tylna prawa F48 20

Skrzynka bezpieczników bagażnika

Konfiguracja bagażnika może się różnić w zależności od wyposażenia pojazdu.

Fiat 500X – bezpieczniki – bagażnik
Opis Nr Amp [A]
Zestaw audio F2 20
Elektryczny dach słoneczny F3 20
Elektryczna regulacja lędźwi przedniego siedzenia

(przewodnik dla kierowcy).

F4 7,5
Elektryczna regulacja przedniego siedzenia

(po stronie kierowcy).

F5 30
Elektryczna regulacja przednich siedzeń

(po stronie kierowcy i pasażera).

F6 7,5
Elektryczna regulacja lędźwi przednich foteli

(po stronie kierowcy i pasażera).

F7 30
