Rok produkcji: 2021.
Panel bezpieczników w komorze silnika jest częścią modułu kontroli nadwozia (BCM), znajdującego się po lewej stronie komory silnika.
Skontaktuj się z autoryzowanym sprzedawcą w celu wymiany bezpiecznika BCM.
Lokalizacja bezpiecznika komory silnika
Lokalizacja panelu bezpieczników i pokrywy
| 1 — Śruba montażowa |
| 2 — Osłona bezpiecznika |
Zdejmowanie osłony bezpiecznika i śruby blokującej
Postępować w następujący sposób:
Montaż osłony bezpiecznika i śruba blokująca
Postępować w następujący sposób:
Lokalizacja pokrywy bezpiecznika baterii
| 1 — Zaczepy osłony bezpieczników |
| 2 — Osłona bezpiecznika |
| Wgłębienie | Maksymalny bezpiecznik | Bezpiecznik kasetowy | Mini bezpiecznik | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F01 | 70 Amp Tan | – | – | Komputer korpusu modułu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F02 | 60 Amp niebieski | – | – | komputer korpusu modułu;Tylne jednostki dystrybucyjne. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F03 | – | 20 A niebieski | – | Sterownik zasilacza Body Computer | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F04 | – | 30 Amp Różowy | – | Moduł elektroniczny sterowania hamulcami | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F05 | 70 Amp Tan | – | – | Elektryczne wspomaganie kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F06 | 70 Amp Tan | – | – | Wentylator chłodzący silnik | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F08 | – | 30 Amp Różowy | – | Automatyczna skrzynia;
GSM |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F09 | – | – | 5 A Tan | Silnik modułu sterującego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | – | – | 10 A czerwony | klakson | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | – | – | 5 A Tan | Dostarcz obciążenia wtórne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | – | – | 7,5 A Brązowy | Moc pompy „Po uruchomieniu” Zasilanie AGS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 40 A pomarańczowy | – | – | Pompa modułu sterującego hamulcami | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F 16 | – | – | 5 A Tan | Moc modułu sterującego silnika;
Automatyczna skrzynia. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | – | – | 30 A zielony | Silnik modułu sterowania mocą | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | – | – | 30 A zielony | Moc napędu na wszystkie koła | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | – | – | 7,5 A Brązowy | Sprężarka klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | – | – | 5 A Tan | Elektroniczny napęd na cztery koła | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | – | – | 15 A niebieski | Pompa paliwowa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | – | – | 10 A czerwony | Dostarcz podstawowe obciążenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | – | – | 20 A żółty (zainstalowany przez klienta) | Gniazdo zasilania (zasilanie bateryjne) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | – | – | 15 A niebieski | Automatyczna skrzynia biegów z zasilaniem jednostki elektronicznej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | – | – | 30 A zielony | Podgrzewana szyba przednia — jeśli jest na wyposażeniu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F83 | – | 40 A zielony | – | Wentylator klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F84 | – | – | 20 A żółty | Gniazdo zasilania (zasilany zapłonem) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F87 | – | – | 5 A Tan | Automatyczna skrzynia biegów wybieraka biegów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F88 | – | – | 7,5 A Brązowy | Podgrzewane lusterka zewnętrzne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F89 | – | 30 Amp Różowy | – | Ogrzewane tylne okno | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F90 | – | – | 5 A Tan | Czujnik IBS (stan naładowania akumulatora) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Sterownik znajduje się po lewej stronie kolumny kierownicy w dolnej części tablicy rozdzielczej.
W celu wymiany bezpiecznika skontaktuj się z autoryzowanym sprzedawcą.

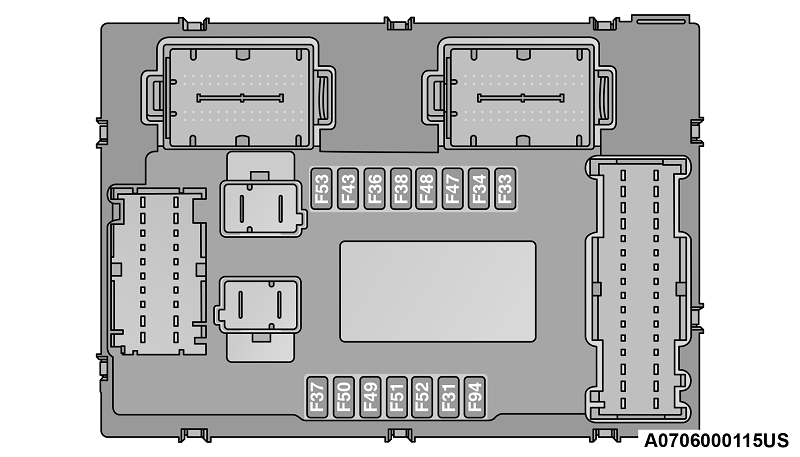

Wnęki bezpiecznikowe sterownika korpusu
| Wgłębienie | Mini bezpiecznik | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F31 | 7,5 A Brązowy | Klimatyzacja;
Gniazdo zasilania. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F33 | 20 A żółty | Elektrycznie sterowane okno z przodu (po stronie pasażera) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F34 | 20 A żółty | Elektryczna szyba z przodu (po stronie kierowcy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F36 | 15 A niebieski | Dostawa systemu Uconnect;
Klimatyzacja; Port USB; Tylne boczne oświetlenie sufitowe w przypadku otwartego dachu; Port EOBD. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F37 | 10 A czerwony | Ostrzeżenie o kolizji z przodu systemu Plus;
napęd na wszystkie koła (AWD); IPC; Przełączniki centralnego stosu; Przełącznik pedału hamulca (NC). |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F38 | 20 A żółty | Centralny zamek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F42 | 7,5 A Brązowy | BSM – Moduł sterowania hamulcami;
EPS – elektryczne wspomaganie kierownicy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F43 | 20 A żółty | Dwukierunkowa myjka pompy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F47 | 20 A żółty | Elektrycznie sterowane tylne okno (po stronie kierowcy) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F48 | 20 A żółty | Elektrycznie sterowane tylne okno (po stronie pasażera) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F49 | 7,5 A Brązowy | Dostawa ParkSense;
Światła punktowe przednia kopuła; wewnętrzne lustro elektrochromatyczne; podgrzewane przednie siedzenia; SGW, Silnik szyberdachu. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F50 | 7,5 A Brązowy | Poduszka powietrzna zasilania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F51 | 7,5 A Brązowy | sprężarka klimatyzacji;
Automatyczna skrzynia biegów tablica; Tylna kamera; Klimatyzacja; LDW – ostrzeżenie o opuszczeniu pasa; ASS – pomocniczy przełącznik stosu; DSU – moduł wyboru napędu; Przełącznik biegu wstecznego; Odszranianie lusterek bocznych i tylnej szyby. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F53 | 7,5 A Brązowy | Dostawa IPC;
Urządzenie startowe; System Keyless Enter-N-Go; Przełącznik pedału hamulca (NA); EPB – elektryczny hamulec postojowy. |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Aby uzyskać dostęp do bezpieczników, zdejmij drzwiczki dostępu z lewego tylnego panelu tylnej przestrzeni ładunkowej. Naciśnij lewą stronę drzwiczek dostępu, aby zdjąć i zdjąć z zawiasów.
Tylne wnęki bezpieczników ładunku
| Wgłębienie | Mini bezpiecznik | Opis |
| F2 | 20 A żółty | System nagłośnieniowy |
| F3 | 20 A żółty | Elektryczny szyberdach |
| F5 | 30 A zielony | Fotel elektryczny (po stronie kierowcy) |
| F6 | 7,5 A Brązowy | Fotel elektryczny (po stronie kierowcy) Regulacja odcinka lędźwiowego |
| F8 | 20 A żółty | Ogrzewanie przednich siedzeń |
W modelu Fiat 500X (2021) znajdziesz go tutaj: pozycja F31 o wartości 7,5 A Brązowy A w skrzynce: bezpieczniki komputera pokładowego (centrum bezpieczników body computer). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat 500X (2021) za ten obwód odpowiada pozycja F38 o wartości 20 A żółty A w skrzynce: bezpieczniki komputera pokładowego (centrum bezpieczników body computer). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Fiat 500X (2021) tego obwodu pilnuje pozycja F31 o wartości 7,5 A Brązowy A w skrzynce: bezpieczniki komputera pokładowego (centrum bezpieczników body computer), pozycja F36 o wartości 15 A niebieski A w skrzynce: bezpieczniki komputera pokładowego (centrum bezpieczników body computer), pozycja F51 o wartości 7,5 A Brązowy A w skrzynce: bezpieczniki komputera pokładowego (centrum bezpieczników body computer). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat 500X (2021) znajdziesz go tutaj: pozycja F42 o wartości 7,5 A Brązowy A w skrzynce: bezpieczniki komputera pokładowego (centrum bezpieczników body computer). Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Fiat 500X (2021) za ten obwód odpowiada pozycja F34 o wartości 20 A żółty A w skrzynce: bezpieczniki komputera pokładowego (centrum bezpieczników body computer) oraz pozycja F3 o wartości 20 A żółty A w skrzynce: skrzynka bezpieczników w bagażniku. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Fiat 500X (2021) tego obwodu pilnuje pozycja F49 o wartości 7,5 A Brązowy A w skrzynce: bezpieczniki komputera pokładowego (centrum bezpieczników body computer) oraz pozycja F8 o wartości 20 A żółty A w skrzynce: skrzynka bezpieczników w bagażniku. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
