Fiat 500L (2012-2016) – skrzynka bezpieczników

Fiat 500L (2012-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2012, 2013, 2014, 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) we Fiacie 500L to bezpiecznik F85 w skrzynce bezpiecznikowej w komorze silnika.

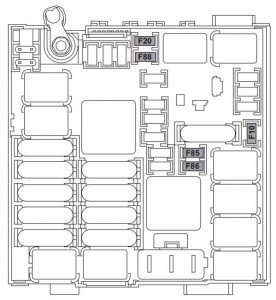

Skrzynka bezpieczników w komorze silnika

Skrzynka bezpieczników znajduje się z boku akumulatora.

Fiat 500L – bezpieczniki – komora silnika
Opis Nr Amp [A]
Klakson F10 15
Ogrzewana szyba tylna F20 30
Zapalniczka / Przednie gniazdo zasilania F85 15
Gniazdo zasilania w bagażniku F86 15
Odmrażacze lusterek zewnętrznych F88 7,5

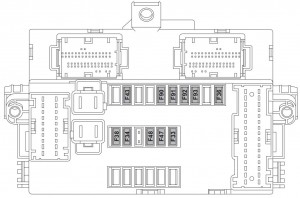

Skrzynka bezpieczników pod deską rozdzielczą

Fiat 500L – bezpieczniki – deska rozdzielcza
Opis Nr Amp [A]
Szyba tylna elektryczna (lewa strona) F33 20
Szyba tylna elektryczna (prawa strona) F34 20
+30 Radio;

UConnect®;

Tylne światła pozycyjne (prawe i lewe).

F36 10
Centralny zamek F38 20
Dwukierunkowa pompa spryskiwacza szyby przedniej F43 20
Szyba przednia elektryczna (strona kierowcy) F47 20
Szyba przednia elektryczna (po stronie pasażera) f48 20
Światła drogowe (lewa strona) F90 7,5
Światła drogowe (prawa strona) F91 7,5
Światło przeciwmgielne (lewa strona) F92 7,5
Światło przeciwmgielne (prawa strona) F93 7,5

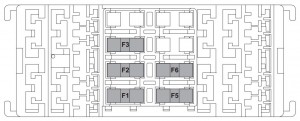

Skrzynka bezpieczników bagażnika

Jednostka sterująca znajduje się po lewej stronie bagażnika.

Fiat 500L – bezpieczniki – bagażnik
Opis Nr Amp [A]
Elektryczny regulator lędźwi przedniego siedzenia F1 15
Elektryczna nagrzewnica przedniego siedzenia F2 15
Zestaw audio F3 20
Elektryczna roleta przeciwsłoneczna F5 20
Elektryczny dach słoneczny F6 20
