Rok produkcji: 2015, 2016, 2017, 2018, 2019, 2020.
Volkswagen Caddy czwartej generacji trzyma bezpieczniki w desce rozdzielczej i w komorze silnika. Poniżej pełny wykaz pozycji z opisem obwodów.
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 9 | 10 | Złącze 10-stykowe, Styk 4 (interfejs funkcji specjalnych) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 8 | Interfejs magistrali diagnostycznej. Sterownik silnika. Przekaźnik rozrusznika 1. Przekaźnik rozrusznika 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 5 | Sterownik systemu wspomagania parkowania. Sterownik wspomagania kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 5 | Taksometr. Lusterko z taksometrem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 20 | Złącze 8-pinowe, Styk 8, Złącze 28-stykowe, Styk 20 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 7,5 | Regulacja zasięgu świateł. Przycisk wyłączenia ASR i kontroli trakcji (ESP). Dźwignia selektora biegów. Przycisk czujnika ciśnienia w oponach. Przycisk start/stop. Sterownik ABS. Sterownik wykrywania przyczepy. Sterownik ACC. Sterownik napędu na wszystkie koła. Sterownik wspomagania kierownicy. Sterownik mechatroniczny skrzyni biegów DSG. Falownik ze złączem 12 V/230 V. Silnik regulacji zasięgu świateł lewego reflektora. Silnik elektryczny regulacji zasięgu świateł prawego reflektora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Wyłącznik świateł cofania. Czujnik przepływu powietrza (MAF). Przekaźnik włączenia ogrzewania dodatkowego. Sterownik w zestawie wskaźników. Rezystor ogrzewania odpowietrzania skrzyni korbowej. Złącze diagnostyczne. Złącze 1-pinowe, Styk szesnaście | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 5 | Sterownik poduszek powietrznych. Kontrolka wyłączenia poduszki powietrznej pasażera | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | 5 | Przełącznik świateł. Ogrzewanie i przełącznik trybu pracy. Czujnik wysokiego ciśnienia. Czujnik zanieczyszczenia powietrza. Czujnik temperatury i poziomu oleju. Czujnik natężenia światła. Sterownik asystenta świateł drogowych. Przednia kamera wspomagania kierowcy. Elektrochromatyczne lusterko wewnętrzne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Złącze 10-stykowe, Styk 6 (interfejs funkcji specjalnych) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Taksometr. Lusterko z taksometrem. Radiotelefon. Drukarka | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Złącze 10-stykowe, Styk 7 (interfejs funkcji specjalnych) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 20 | Bezpiecznik zapalniczki Volkswagen Caddy. Złącze 12 V, W schowku | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Ogrzewanie i praca wyboru trybów. Dźwignia selektora. Przekaźnik ogrzewania tylnej szyby. Przekaźnik ogrzewania tylnej szyby. Sterownik Climatronic. Sterownik klimatyzacji. Rejestrator danych zdarzeń. (poza wyposażeniem specjalnym dla policji). Przekaźnik układu dozowania AdBlue. Dwuzakresowy wzmacniacz sygnału telefonu komórkowego. Odbiornik radiowy dodatkowego podgrzewacza wody. Antena Bluetooth do telefonu. Złącze 6-pinowe, Złącze 2-stykowe (tylko do specjalnego wyposażenia policyjnego), złącze diagnostyczne, złącze 16-stykowe, Styk 16 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 10 | Przełącznik świateł. Ogrzewanie i przełącznik wyboru trybu ogrzewania. Przełącznik selektora. Przełącznik oświetlenia otoczenia w tylnej części zabudowy (Camper). Podświetlenie 1 w drzwiach tylnych. Podświetlenie 2 w drzwiach tylnych. Czujnik deszczu i światła. Przekaźnik ogrzewania tylnej szyby. Sterownik Climatronic. Sterownik klimatyzacji. Przekaźnik sygnału dźwiękowego. Rejestrator danych zdarzeń. (poza wyposażeniem specjalnym dla policji). Płyn AdBlue. Przekaźnik układu dozowania. Złącze diagnostyczne 16-pinowe, Styk 16, tylna lampka wewnętrzna (Camper), podświetlenie 1 z tyłu maski, podświetlenie 2 z tyłu maski, kamera cofania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 10 | Sterownik instalacji pokładowej. Oświetlenie wnętrza. Światło w bagażniku. Światło schowka. Centralne oświetlenie wnętrza. Tylne oświetlenie wnętrza. Podświetlenie 1 w drzwiach tylnych (wyposażenie specjalne). Podświetlenie 2 w drzwiach tylnych (wyposażenie specjalne). Lampa oświetlenia bagażnika 2 (wyposażenie specjalne). Przednia lewa lampka do czytania. Przednia prawa lampka do czytania. Tylna lewa lampka do czytania 2. Tylna prawa lampka do czytania 2. Sterownik instalacji pokładowej. Żarówka lewego światła przeciwmgielnego. Żarówka prawego światła przeciwmgielnego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 5 | [pojazdy specjalne] Taxi — wyłącznik oświetlenia wnętrza. Wyłącznik sygnału taxi. Złącze 10-stykowe, Styk 1 (interfejs funkcji specjalnych) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 10 | [pojazdy specjalne] Przekaźnik kierunkowskazów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 5 | Czujnik kontroli wnętrza. Czujnik przechyłu pojazdu. Czujnik alarmu przeciwkradzieżowego. Sygnał alarmowy. Sterownik sieci pokładowej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 5 | Deska rozdzielcza. Sterownik zestawu wskaźników | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 10 | Przycisk rejestratora zdarzeń (bez wyposażenia specjalnego dla policji); rejestrator danych zdarzeń (bez wyposażenia specjalnego dla policji) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 15 | Silniczek wycieraczki tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | 5 | Przełącznik trybów ogrzewania. Rezystor grzewczy lewej dyszy spryskiwacza przedniej szyby. Rezystor grzewczy prawej dyszy spryskiwacza przedniej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 40 | Przekaźnik włączenia ogrzewania dodatkowego (pojazdy z ogrzewaniem dodatkowym, bez czynnika R1234yf), Przełącznik trybów ogrzewania. Sterownik klimatyzacji. Przekaźnik włączenia ogrzewania dodatkowego (pojazdy z ogrzewaniem dodatkowym, z czynnikiem R1234yf), Przekaźnik odłączenia wentylatora świeżego powietrza. Przełącznik trybów ogrzewania. Sterownik klimatyzacji. Przekaźnik odcięcia wentylatora powietrza zewnętrznego (pojazdy bez ogrzewania dodatkowego, z czynnikiem R1234yf), Sterownik klimatyzacji | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 30 | Złącze 4-pinowe, Styk 1 [pojazdy specjalne] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 20 | Sterownik wykrywania przyczepy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | 20 | Sterownik wykrywania przyczepy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 20 | Sterownik wykrywania przyczepy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 15 | Przekaźnik pompy paliwa (bezpiecznik pompy paliwa Caddy 4). Pompa zasilająca paliwa. Przekaźnik podawania paliwa wysokiego ciśnienia. Dodatkowa pompa paliwa. Przekaźnik elektrycznej pompy paliwa 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 20 | [silnik diesla Euro 6] — przekaźnik pompy paliwa. Przekaźnik elektrycznej pompy paliwa 2. Pompa zasilająca paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 40 | Sterownik wentylatora nawiewu. Dmuchawa nawiewu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 45 | 20 | Przekaźnik spryskiwacza reflektorów. Pompa spryskiwacza reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 10 | Sterownik drzwi kierowcy. (modele bez elektrycznych podnośników szyb), pojazdy z kierownicą po lewej stronie / sterownik drzwi pasażera. modele bez elektrycznych podnośników szyb), Pojazdy z kierownicą po prawej stronie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 46 | 30 | Sterownik drzwi kierowcy (modele z elektrycznymi podnośnikami szyb), Pojazdy z kierownicą po lewej stronie / sterownik drzwi pasażera (modele z elektrycznymi podnośnikami szyb), Pojazdy z kierownicą po prawej stronie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 47 | 40 | Styk X przekaźnika odciążającego, Skrzynka bezpieczników C w kabinie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 48 | 30 | Sterownik podgrzewania przednich foteli | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 10 | Sterownik drzwi kierowcy (modele bez elektrycznych podnośników szyb), Pojazdy z kierownicą po prawej stronie / sterownik drzwi pasażera (modele bez elektrycznych podnośników szyb), Pojazdy z kierownicą po lewej stronie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 49 | 30 | Sterownik drzwi kierowcy (modele z elektrycznymi podnośnikami szyb), Pojazdy z kierownicą po prawej stronie / sterownik drzwi pasażera (modele z elektrycznymi podnośnikami szyb), Pojazdy z kierownicą po lewej stronie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 50 | 20 | Sterownik instalacji pokładowej. Pompa spryskiwacza przedniej szyby. Silnik wycieraczki tylnej szyby. Pompa spryskiwacza przedniej i tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 15 | Przekaźnik zasilania przyczepy. Gniazdo haka holowniczego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 51 | 30 | Złącze 10-stykowe, Styk 4 / złącze 10-pinowe, Styk 5 [pojazdy specjalne] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 52 | 25 | Przekaźnik odmrażania tylnej szyby. Rezystor odmrażania tylnej szyby. Rezystor odmrażania tylnej szyby lewych drzwi rozwieranych. Rezystor odmrażania tylnej szyby prawych drzwi rozwieranych. Przekaźnik wentylatora nawiewu (pojazdy z ogrzewaniem dodatkowym). Rezystor balastowy wentylatora nawiewu z zabezpieczeniem przed przegrzaniem. Dmuchawa nawiewu | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 53 | 20 | Gniazdo 12 V — tylne w konsoli centralnej; gniazdo 12 V w lewym tylnym panelu bocznym | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 54 | 15 | Przekaźnik 1 włączenia wentylatora dachowego [pojazdy specjalne] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 55 | 15 | Złącze 8-pinowe, Styk 4 [pojazdy specjalne] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 56 | 30 | Inwerter z gniazdem, 12 V/230 V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 59 | 5 | Wyłącznik radia. Przełącznik trybu sport silnika. Przycisk wyłączenia świateł do jazdy dziennej. Rejestrator zdarzeń (EDR) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 60 | 30 | Złącze 3-pinowe, Styk 1 [pojazdy specjalne] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|

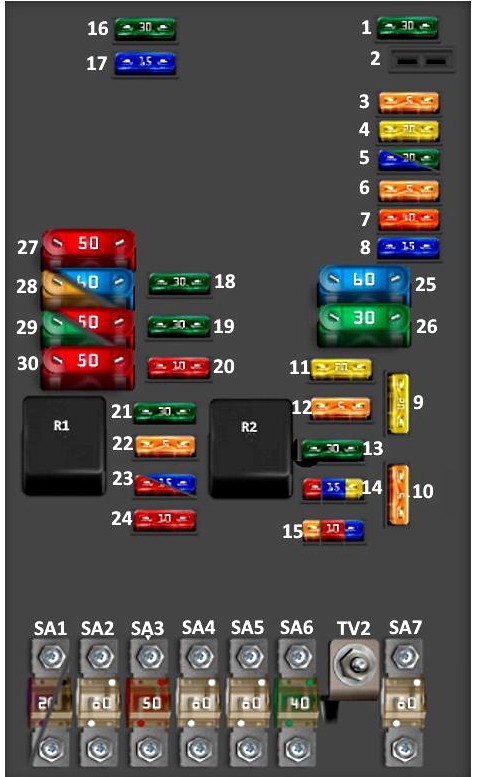

| 1 | 30 | Sterownik ogrzewania reduktora | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | Sterownik kontroli stanu akumulatora, Sterownik zasilania płyty | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 20 | Sterownik ABS, Blok hydrauliczny ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 15 | Moduł mechatroniczny skrzyni DSG (02E) ze złączem 20-pinowym | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 30 | Moduł mechatroniczny skrzyni DSG (0AM) ze złączem 25-pinowym | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F6 | 5 | Do maja 2017 r.: sterownik zestawu wskaźników, Sterownik elektroniki kolumny kierowniczej, Od czerwca 2017 [dla pojazdów z kierownicą po lewej stronie]: wyłącznik świateł, Wyłącznik oświetlenia w klapie bagażnika (Camper), Podświetlenie 1 w klapie bagażnika, Podświetlenie 2 w klapie bagażnika, Czujnik deszczu i światła, Przekaźnik sygnału dźwiękowego, Sterownik w desce rozdzielczej, Sterownik kolumny kierownicy, Moduł powiadamiania ratunkowego (eCall) i sterownik komunikacji, Kamera cofania, Tylne oświetlenie wnętrza (Camper), Podświetlenie 1 w klapie tylnej, Podświetlenie 2 w klapie tylnej, Od czerwca 2017 [dla pojazdów z kierownicą po prawej stronie]: sterownik w tablicy przyrządów, Sterownik kolumny kierownicy, Dwupasmowy wzmacniacz sygnału telefonu komórkowego, Antena telefonu komórkowego Bluetooth | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F7 | 40 | Zacisk 15 przekaźnika zasilania: skrzynka bezpieczników w kabinie (nr 9–16 i nr 25–27) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F8 | 15 | Sterownik z wyświetlaczem do radia z nawigacją, Sterownik 1 elektroniki informacyjnej, Radio, Koncentrator USB | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F9 | 20 | Sterownik napędu kół | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F10 | 5 | Sterownik silnika, Przekaźnik główny [silnik benzynowy], Przekaźnik zasilania, zacisk 30 [silnik diesla] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F11 | 20 | Sterownik ogrzewania dodatkowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F12 | 5 | Interfejs diagnostyczny magistrali danych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 15 | Sterownik silnika [silnik benzynowy] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F13 | 30 | Sterownik silnika [silnik diesla] | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 10 | [silnik diesla, Zgodny z normą emisji spalin Euro 6]: zawór 1 regulacji wałka rozrządu dolotowego, Regulator ciśnienia paliwa, Zawór dozujący paliwo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 15 | [silnik diesla, Zgodny z klasą emisji Euro 5, Euro 4]: regulator ciśnienia paliwa, Zawór dozujący paliwo | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F14 | 20 | Cewka zapłonowa, Cewka zapłonowa 1, 2, 3 i 4 ze stopniem wyjściowym | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 5 | Przekaźnik pompy paliwa, Przekaźnik elektrycznej pompy paliwa 2, Sterownik świec żarowych, [silnik diesla, Zgodny z klasą emisji Euro 5, Euro 4]: przekaźnik nagrzewnicy małej mocy, Przekaźnik nagrzewnicy dużej mocy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 10 | Grzałka sondy lambda, Element grzejny sondy lambda 1 za katalizatorem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F15 | 15 | [silnik diesla zgodny z normą emisji Euro 6]: przekaźnik termiczny niskiego wyjścia, Przekaźnik termiczny wysokiego wyjścia, Sterownik czujnika NOx, Sterownik czujnika NOx 2, Grzałka sondy lambda, Wtryskiwacze cylindrów 1, 2, 3 i 4 [silnik benzynowy 1, 6 l]. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F16 | 30 | Sterownik instalacji pokładowej, Prawy reflektor przedni, Sterownik lampy wyładowczej prawego reflektora (ksenon), Sterownik prawych świateł do jazdy dziennej i przednich świateł bocznych, Żarówka prawego reflektora systemu świateł adaptacyjnych, Żarówka lewego lub prawego reflektora przeciwmgielnego, Prawa żarówka światła do jazdy dziennej, Lewa lampa przednia, Prawa lampa tylna, Prawa lampa przednia, Lewy tylny kierunkowskaz, Prawy przedni kierunkowskaz, Lewa żarówka światła STOP, Prawa żarówka światła cofania, Lewa żarówka powtarzacza kierunkowskazu, Lampa hamowania, Prawa żarówka światła mijania, Prawa żarówka światła drogowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F17 | 15 | Przekaźnik sygnału dźwiękowego: sygnał wysokotonowy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F18 | 30 | Sterownik dla pojazdów specjalnych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F19 | 30 | Sterownik silnika wycieraczki przedniej szyby: silnik wycieraczki przedniej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F20 | 10 | Zawór odcinający i bezpieczeństwa 1, 2, 3, 4 i 5 dla butli gazowej (LPG) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 10 | [silnik diesla, Zgodny z normą emisji spalin Euro 6]: przekaźnik pompy paliwa, Sterownik świec żarowych, Grzałka sondy lambda [silnik diesla, Zgodny z normą emisji spalin Euro 5, Euro 4]. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 15 | Sterownik pompy paliwa [silnik benzynowy], [silnik benzynowy 1, 6 l]: podgrzewacz sondy lambda, Podgrzewacz sondy lambda 1 za katalizatorem | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F21 | 30 | [silnik benzynowy 1, 0 l]: sterownik pompy paliwa, Pompa podciśnienia układu hamulcowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F22 | 5 | Wyłącznik światła STOP, Czujnik położenia pedału sprzęgła | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 10 | Przepływomierz powietrza (MAF), Zawór elektromagnetyczny sterowania ciśnieniem doładowania, Zawór przełączający chłodnicy EGR, Zawór regulacji ciśnienia oleju, Zawór obiegu chłodzenia głowicy cylindrów, Przekaźnik zaworu odcinającego gaz, Zawór wysokiego ciśnienia instalacji gazowej, Pompa chłodzenia powietrza doładowującego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F23 | 15 | Regulator ciśnienia paliwa, Pompa chłodzenia powietrza doładowującego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F24 | 10 | Wentylator chłodnicy: sterownik wentylatora chłodnicy, Przekaźnik układu dozowania AdBlue: czujnik poziomu w reduktorze, Pompa rekuperacji, Pompa powrotna reduktora, Elektrozawór kanistra węglowego 1, Zawór regulacji wałka rozrządu dolotowego 1, Zawór regulacji wałka rozrządu wydechowego 1, Zawór wtrysku gazu 1, 2, 3 i 4, Zawór regulacji ciśnienia oleju, Pompa obiegowa płynu chłodzącego 2, Pompa chłodzenia powietrza doładowującego, Pompa obiegowa nagrzewnicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F25 | 60 | Sterownik ABS, Pompa hydrauliczna ABS | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F26 | 30 | Sterownik zasilania pokładowego, Lewy reflektor przedni, Żarówka lewego reflektora systemu świateł adaptacyjnych, Sterownik lampy wyładowczej lewego reflektora (ksenon), Sterownik lewych świateł do jazdy dziennej i przednich świateł bocznych, Żarówka lewego reflektora przeciwmgielnego lub żarówka prawego reflektora przeciwmgielnego, Lewa żarówka światła do jazdy dziennej, Prawa lampa przednia, Lewa lampa tylna, Lewy przedni kierunkowskaz, Prawy tylny kierunkowskaz, Prawa żarówka światła STOP, Lewa żarówka światła cofania, Prawa żarówka powtarzacza kierunkowskazu, Lewa żarówka światła mijania, Lewa żarówka światła drogowego, Lewa przesłona świateł mijania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F27 | 50 | Sterownik świec żarowych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 40 | Bezpiecznik 56 w skrzynce bezpieczników w kabinie, Inwerter z gniazdem 12 V/230 V | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F28 | 60 | Przekaźnik ogrzewania przedniej szyby: element grzejny przedniej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 30 | Pojazdy specjalne: bezpiecznik 18 i 19 w skrzynce bezpieczników w kabinie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F29 | 50 | Pojazdy specjalne: bezpiecznik 39 w skrzynce bezpieczników w kabinie, Bezpiecznik 51 w skrzynce bezpieczników w kabinie, Bezpieczniki 54 i 55 w skrzynce bezpieczników w kabinie, Bezpieczniki 59 i 60 w skrzynce bezpieczników w kabinie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| F30 | 50 | Jazda z przyczepą: bezpiecznik 40, 41 i 42 w skrzynce bezpieczników w kabinie | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R1 | Przekaźnik główny, Przekaźnik zasilania, zacisk 30 | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| R2 | Przekaźnik zaworu odcinającego gaz | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SA1 | 200 | Alternator (110 A), Alternator (140 A/180 A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SA1 | 400 | Alternator (140 A/180 A) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SA2 | 80 | Sterownik wspomagania kierownicy: silnik elektryczny wspomagania kierownicy | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SA3 | 50 | Wentylator chłodnicy: sterownik wentylatora chłodnicy, Wentylator chłodnicy, Wentylator chłodnicy 2 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SA4 | 80 | Przekaźnik odciążający styki X [tylko pojazdy bez Climatronic]: skrzynka bezpieczników w kabinie: nr 20–24 i nr 43–53 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SA5 | 80 | Skrzynka bezpieczników w kabinie: nr 20–24 i nr 43–53 | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SA6 | 40 | Przekaźnik ogrzewania małej mocy: element grzejny ogrzewania dodatkowego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| SA7 | 80 | Przekaźnik grzania dużej mocy: element grzejny dodatkowej nagrzewnicy powietrza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| TV2 | Zabezpieczenie wszystkich obwodów w skrzynce pod maską | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
