Fiat 500L (2018-2019) – skrzynka bezpieczników

Bezpieczniki pod maską

Przednia jednostka dystrybucyjna znajduje się po prawej stronie komory silnika, obok akumulatora.

Aby uzyskać dostęp, naciśnij zaczepy zwalniające i zdejmij pokrywę.
Numer identyfikacyjny elementu elektrycznego odpowiadającego każdemu bezpiecznikowi można znaleźć z tyłu pokrywy.

Bezpieczniki wewnętrzne

Wewnętrzny panel bezpieczników jest częścią modułu sterującego nadwozia (BCM) i znajduje się za pokrywą po lewej stronie kierownicy.

Tylne bezpieczniki wewnętrzne

Tylny wewnętrzny panel bezpieczników znajduje się za pokrywą po stronie kierowcy w tylnej części pojazdu.

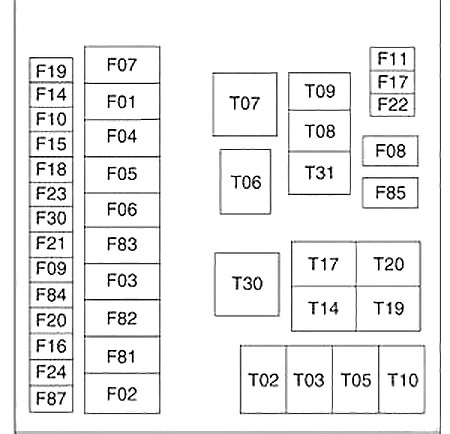

Bezpieczniki w komorze silnika

Wgłębienie	Maksymalny bezpiecznik	Mini bezpiecznik	Opis
F01	70 Amp Tan	–	Kontroler nadwozia
F02	60 Amp niebieski	–	Tylna jednostka rozdzielcza sterownika nadwozia
F03	20 A żółty	–	Stacyjka
F04	40 A pomarańczowy	–	Pompa przeciwblokująca hamulca
F05	70 Amp Tan	–	Elektryczne wspomaganie kierownicy
F06	30 A zielony	–	Wentylator chłodnicy — niska prędkość
F07	50 A czerwony	–	Wentylator chłodnicy — wysoka prędkość
F08	40 A pomarańczowy	–	Silnik dmuchawy
F09	–	7,5 A Brązowy	Skrzynia biegów (Aisin)
F10	–	15 A niebieski	Klakson
F11	–	10 A czerwony	Układ napędowy
F14	–	20 A żółty	Gniazdo zasilania 115 V
F15	–	–	Nieużywany
F15	–	10 A czerwony	Skrzynia biegów (Aisin)
F 16	–	7,5 A Brązowy	Układ napędowy skrzyni biegów
F17	–	10 A czerwony	Układ napędowy
F18	–	5 A Tan	Układ napędowy (Multiair — zależnie od wyposażenia)
F19	–	7,5 A Brązowy	Klimatyzacja
F20	–	30 A zielony	Tylny odszraniacz szyby
F21	–	15 A niebieski	Pompa paliwowa
F22	–	20 A żółty	Układ napędowy
F23	–	20 A żółty	Zawory przeciwblokujące hamulca
F30	–	5 A Tan	Pompa po uruchomieniu
F81	70 Amp Tan	–	PTC (wtórny)
F83	40 A pomarańczowy	–	PTC (główny)
F85	–	15 A niebieski	Przednie gniazdo zasilania 12V
F86	–	7,5 A Brązowy	Gniazda ładowarki USB
F88	–	7,5 A Brązowy	Podgrzewane lusterka

Bezpieczniki wewnętrzne

Wgłębienie	Numer	Mini bezpiecznik	Opis
1	F12	7,5 A Brązowy	Prawe światła mijania
2	F32	7,5 A Brązowy	Przednie i tylne lampy sufitowe; Lampy sufitowe w bagażniku i drzwiach.
3	F53	7,5 A Brązowy	Węzeł panelu przyrządów
4	F38	20 A żółty	Centralny zamek do drzwi
5	F36	15 A niebieski	Gniazdo diagnostyczne; Radio samochodowe; System klimatyzacji; TPMS; Szyberdach.
6	F90	7,5 A Brązowy	Lewe światło drogowe
7	F91	7,5 A Brązowy	Prawa światła drogowe
8	F92	7,5 A Brązowy	Lewe światło przeciwmgielne
9	F93	7,5 A Brązowy	Prawe światło przeciwmgielne
10	F42	5 A Tan	BSM, ESP
11	F33	20 A żółty	Tylne lewe okno pasażera
12	F34	20 A żółty	Tylne prawe okno pasażera
13	F43	20 A żółty	Podkładka dwukierunkowa
14	F48	20 A żółty	Okno zasilania pasażera
15	F13	7,5 A Brązowy	Lewe światło mijania; Poziomowanie reflektorów.
16	F50	7,5 A Brązowy	Poduszka powietrzna
17	F51	5 A Tan	Przełącznik radia pojazdu; System kontroli klimatu; Światło stopu; Sprzęgło; Bieg wsteczny; Szyberdach; Czujnik parkowania; Kamera tylna.
18	F37	7,5 A Brązowy	Wyłącznik światła stopu; Węzeł tablicy rozdzielczej.
19	F49	5 A Tan	Lusterko zewnętrzne; GPS; Lusterko elektryczne; Czujnik parkowania.
20	F31	5 A Tan	Kontrola klimatu; Regulacja siedzeń.
21	F47	20 A żółty	Sterownik zasilania okna

Przypisanie tylnych bezpieczników wewnętrznych

Wgłębienie	Numer	Mini bezpiecznik	Opis
1	F61	15 A niebieski	Fotele z regulacją odcinka lędźwiowego
2	F62	15 A niebieski	Podgrzewane siedzenia
3	F64	20 A żółty	Zestaw audio
4	F65	20 A żółty	Żaluzje słoneczne
5	F66	20 A żółty	Szyberdach
