Fiat 500 (2015-2019) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Fiat 500 (2015-2019) – schemat skrzynki bezpieczników

Rok produkcji: 2015, 2016, 2017, 2018, 2019.

Bezpiecznik zapalniczki (gniazdo zasilania) we Fiacie 500 to bezpiecznik F85 w skrzynce bezpiecznikowej w komorze silnika.

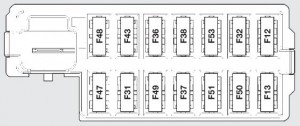

Skrzynka bezpieczników w desce rozdzielczej

Fiat 500 – bezpieczniki – deska rozdzielcza
OpisNrAmpery [A]
Zasilanie lewych świateł mijania i

jednostki sterującej ustawieniem reflektorów.

F135 *
Gniazdo diagnostyczne;

Radio;

Klimatyzacja;

EOBD.

F3615
Włącznik świateł hamowania;

Węzeł tablicy rozdzielczej.

F375
Centralny zamekF3820
Pompa spryskiwacza szyby przedniej, tylnejF4315
Elektryczna szyba po stronie kierowcyF4720
Elektryczna szyba po stronie pasażeraF4820
Czujniki parkowania;

Sterowanie podświetleniem;

Elektryczne lusterka.

F495
Klimatyzacja;

Światła hamowania;

Sprzęgło;

Szyberdach;

Elektryczne lusterka.

F517,5
Węzeł przedziału kabinyF535

* Dla wersji / rynków, gdzie przewidziano

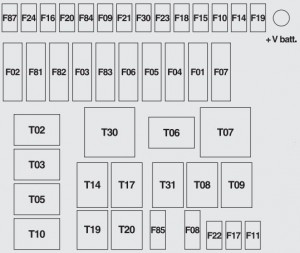

Skrzynka bezpieczników w komorze silnika

Fiat 500 – bezpieczniki – komora silnika
OpisNrAmpery [A]
HI-FIF0220
Wentylator klimatyzacjiF0830
Spryskiwacz reflektorówF0930
KlaksonF1010
Światła drogoweF1415
Elektryczny silnik do dachu otwieranegoF1520
Zasilanie (Power+) dla

jednostki sterującej skrzyni biegów Dualogic.

F 167,5
Ogrzewana szyba tylnaF2030
Światła przeciwmgielneF3015
Jednostka sterująca skrzyni biegów DualogicF8410
Przednie gniazdo zasilania

(z zapalniczką lub bez)

F8520
