Skoda Octavia (2010) – skrzynka bezpieczników

Skoda Octavia (2010) – schemat bezpieczników

Rok produkcji: 2010

Skrzynka bezpieczników w komorze silnika


Skoda Octavia – bezpieczniki –

komora silnika (wersja 2)
Numer Opis Ampery [A]
F1 Nie przypisano
F2 Sterownik automatycznej skrzyni biegów DQ 200 30
F3 Obwód pomiarowy 5
F4 Zawory do ABS 30/20
F5 Sterownik automatycznej skrzyni biegów 15
F6 Zestaw wskaźników, dźwignia wycieraczek szyby przedniej i dźwignia kierunkowskazów 5
F7 Zacisk zasilający 15, rozrusznik 40
F8 Radio 15
F9 Telefon 5
F10 Jednostka sterująca silnika, przekaźnik główny 5/10
F11 Jednostka sterująca dla dodatkowego ogrzewania 20
F12 Jednostka sterująca do magistrali CAN 5
F13 Jednostka sterująca silnika 15/30
F14 Zapłon 20
F15 Sonda lambda, czujnik NOx, przekaźnik pompy paliwa 15
Przekaźnik układu świec żarowych 5
F 16 Centralna jednostka sterująca, prawy główny reflektor, prawy tylny reflektor 30
F17 Róg 15
F18 Wzmacniacz do cyfrowego procesora dźwięku 30
F19 Wycieraczka szyby przedniej 30
F20 Pompa wodna 10
zawór dozowania paliwa 20
F21 Sonda lambda 10/15
Pompa próżniowa 20
F22 Włącznik pedału sprzęgła, włącznik pedału hamulca 5
F23 Pompa powietrza wtórnego 5
Miernik masy powietrza 10
Pompa wysokiego ciśnienia paliwa 15
F24 Filtr z węglem aktywnym, zawór recyrkulacji spalin 10
F25 Pompa do ABS 30/40
F26 Centralna jednostka sterująca, lewy główny reflektor, lewy tylny reflektor 30
F27 Pompa powietrza wtórnego 40
Wstępnie świecące 50
F28 Nie przypisano
F29 Zacisk zasilania 30 50
F30 Terminal Xa) 40
a) Aby nie rozładowywać niepotrzebnie akumulatora podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane.

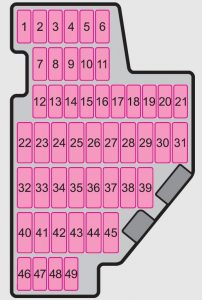

Skrzynka bezpieczników w desce rozdzielczej

Skoda Octavia – bezpieczniki –
tablica rozdzielcza
Numer Opis Ampery [A]
1 Gniazdo diagnostyczne, sterownik silnika, elektryczna pompa paliwa 10
2 Jednostka sterująca ABS, ESP 5
3 Poduszka powietrzna 5
4 Ogrzewanie, Klimatyzacja, Światła cofania 5
5 Jednostka sterująca do regulacji świateł reflektorów 5
6 Zestaw wskaźników, Jednostka sterująca automatycznej skrzyni biegów, Jednostka sterująca elektromechanicznego wspomagania kierownicy, Pomoc w parkowaniu; Sprzęgło Haldex 5
7 Nie przypisano
8 Nie przypisano
9 Nie przypisano
10 Nie przypisano
11 Nie przypisano
12 Centralny zamek sterujący 10
13 Gniazdo diagnostyczne, włącznik światła 10
14 Sterownik automatycznej skrzyni biegów, blokada dźwigni zmiany biegów 5
15 Centralna jednostka sterująca – oświetlenie wewnętrzne 7,5
16 Climatronic 10
17 Nie przypisano
18 Nie przypisano
19 Jednostka sterująca do wykrywania przyczepy 5
20 Nie przypisano
21 Światła zakrętowe po lewej i prawej stronie 10
22 Dmuchawa powietrza do Climatronic 40
23 Szyba przednia 30
24 Zapalniczka 25
25 Ogrzewanie tylnej szyby 25
Ogrzewanie tylnej szyby, Dodatkowe ogrzewanie (ogrzewanie i wentylacja postojowa 30
26 Gniazdo zasilania w bagażniku 20
27 Przekaźnik pompy paliwa, zawory wtryskowe (silnik wysokoprężny) 15
28 Nie przypisano
29 Sterownik silnika, nagrzewnica wentylacyjna skrzyni korbowej 10
30 Sterownik automatycznej skrzyni biegów 20
31 Pompa próżniowa 20
32 Tylne okno elektryczne 30
33 Elektryczny dach przesuwno-uchylny 25
34 Jednostka sterująca funkcjami komfortowymi 20
35 System alarmowy antykradzieżowy 5
36 System czyszczenia reflektorów 20
37 Ogrzewanie przednich foteli 30
38 Podgrzewane tylne siedzenia 30
39 Nie przypisano
40 Dmuchawa powietrza do ogrzewania i klimatyzacji 40
41 Wycieraczka tylnej szyby 15
42 Nie przypisano
43 Urządzenie holownicze 15
44 Urządzenie holownicze 20
45 Urządzenie holownicze 15
46 Podgrzewane dysze spryskiwaczy szyby przedniej 5
47 Przekaźnik ogrzewania postojowego 5
48 Nie przypisano
49 Przełącznik światła 5
