Rok produkcji: 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004.

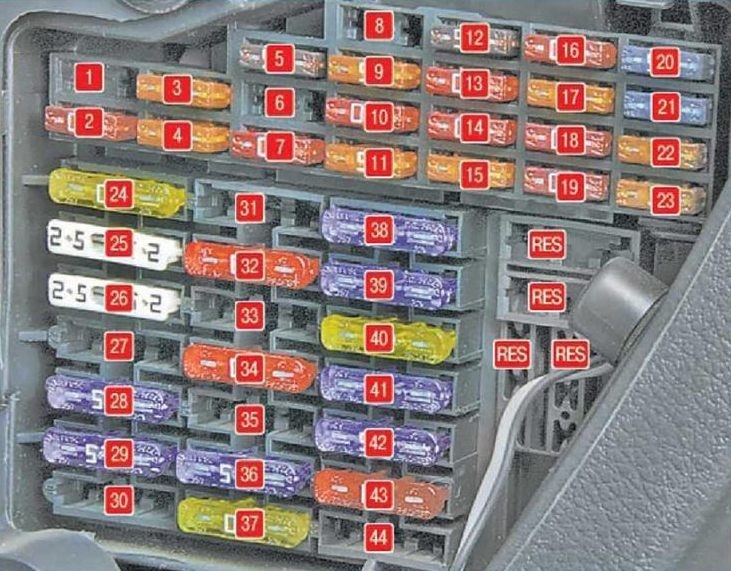

Pierwsza Octavia (kod fabryczny 1U) ma skrzynkę bezpieczników pod deską rozdzielczą po stronie kierowcy. Poniżej wykaz pozycji z amperażem i opisem obwodów.
| Numer | Ampery [A] | Opis | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1 | 10 | Podgrzewane lusterka; Przekaźnik zapalniczki; Elektryczne siedzenia; Dysze spryskiwaczy. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 2 | 10 | Kierunkowskazy; Reflektory z żarówkami ksenonowymi. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 3 | 5 | oświetlenie schowka na rękawiczki | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 4 | 5 | oświetlenie tablicy rejestracyjnej | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 5 | 7,5 | Podgrzewane fotele; Climatronic; Klapa recyrkulacji powietrza; Podgrzewane lusterka zewnętrzne; Sterowanie tempomatem. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 6 | 5 | Centralny zamek | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 7 | 10 | Światła cofania; Czujniki parkowania. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 8 | Telefon 5A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 9 | 5 | ABS, ESP | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 10 | 10 | Zapłon | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 11 | 5 | Tablica przyrządów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 12 | 7,5 | Zasilanie układu diagnostycznego | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 13 | 10 | światła hamowania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 14 | 10 | Oświetlenie wnętrza nadwozia; Centralny zamek; Oświetlenie wnętrza nadwozia (bez centralnego zamka). | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 15 | 5 | Tablica przyrządów; Czujnik kąta skrętu; Lusterko wsteczne. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 16 | Klimatyzator 10A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 17 | 5 | Podgrzewane dysze opryskiwaczy; 30A Światło do jazdy dziennej. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 18 | 10 | Prawy reflektor świateł drogowych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 19 | 10 | Lewy reflektor świateł drogowych | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 20 | 15 | Prawy reflektor świateł mijania; Poziomowanie reflektorów. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 21 | 15 | Lewy reflektor świateł mijania | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 22 | 5 | Prawe światło postojowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 23 | 5 | Lewe światło postojowe | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 24 | 20 | Wycieraczki przednie, silnik spryskiwacza | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 25 | 25 | Wentylator nagrzewnicy; Klimatyzacja; Climatronic. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 26 | 25 | Podgrzewana szklana pokrywa bagażnika | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 27 | 15 | Wycieraczka tylnej szyby | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 28 | 15 | pompa paliwa | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 29 | 15 | Jednostka sterująca: silnik benzynowy; 10A Jednostka sterująca: silnik wysokoprężny. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 30 | 20 | Elektryczny szyberdach | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 31 | Nie zajęty | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 32 | Silnik benzynowy 10A – wtryskiwacze zaworowe, pompa wysokiego ciśnienia silnika; Diesel 30A, centrala sterująca. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 33 | 20 | Spryskiwacz reflektorów | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 34 | Silnik benzynowy 10A: skrzynka sterownicza; Silnik wysokoprężny 10A: skrzynka kontrolna. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 35 | 30 | Gniazdo do podłączenia przyczepy; Gniazdo w bagażniku. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 36 | 15 | Światła przeciwmgielne | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 37 | Silnik benzynowy 20A: skrzynka sterownicza; Silnik wysokoprężny 5A: skrzynka kontrolna. | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 38 | 15 | Lampa bagażnika; Centralny zamek; Oświetlenie wnętrza. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 39 | 15 | System ostrzegania o zagrożeniach | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
|
Reklama |
||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 40 | 20 | Sygnał dźwiękowy (bip) | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 41 | Zapalniczka do papierosów 15A | |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 42 | 15 | Radio; Telefon. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 43 | 10 | Silnik benzynowy: skrzynka sterownicza; Silnik wysokoprężny: skrzynka sterownicza. | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 44 | 15 | Podgrzewane siedzenia | ||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

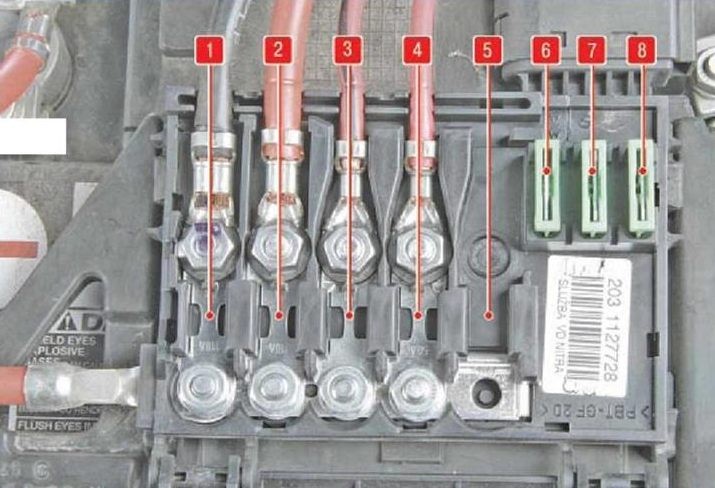

| Numer | Ampery [A] | Opis |
|---|---|---|
| 1 | Generator 110/150A | |
| 2 | 110 | Jednostka sterująca oświetleniem wnętrza |
| 3 | 40/50 | Silnik elektryczny układu chłodzenia silnika |
| 4 | 50 | Elektroniczna jednostka sterująca |
| 5 | 50 | Świece żarowe do silników Diesla |
| 6 | 30 | Silnik elektryczny układu chłodzenia silnika |
| 7 | Jednostka sterująca ABS 30A | |
| 8 | Jednostka sterująca ABS 30A |
W sumie skrzynki mieszczą 52 pozycje. Najczęściej powtarzające się wartości to 15 A (10 poz.), 10 A (9 poz.), 5 A (9 poz.), 20 A (4 poz.). Warto to znać przed wymianą — bezpiecznik o tej samej wartości można w razie potrzeby chwilowo przełożyć z obwodu mniej istotnego, na przykład z gniazda zapalniczki, żeby dojechać do warsztatu.
Jeśli po wymianie bezpiecznik przepala się ponownie, przyczyną jest zwarcie w chronionym obwodzie, a nie sam bezpiecznik. Wstawienie mocniejszej wkładki przenosi wtedy uszkodzenie na wiązkę, która nie jest na taki prąd przewidziana.
W tym modelu bezpieczniki rozmieszczono w dwóch miejscach: przedział pasażerski oraz komora silnika. Dostęp do skrzynki w kabinie uzyskuje się po zdjęciu osłony w desce rozdzielczej, natomiast skrzynka w komorze silnika znajduje się pod pokrywą zatrzaskiwaną na klipsy.
W modelu Skoda Octavia I (1996-2004) znajdziesz go tutaj: pozycja 1 o wartości 10 A w skrzynce: przedział pasażerski oraz pozycja 41 w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Skoda Octavia I (1996-2004) za ten obwód odpowiada pozycja 28 o wartości 15 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Skoda Octavia I (1996-2004) tego obwodu pilnuje pozycja 1 o wartości 10 A w skrzynce: przedział pasażerski, pozycja 24 o wartości 20 A w skrzynce: przedział pasażerski, pozycja 33 o wartości 20 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Skoda Octavia I (1996-2004) znajdziesz go tutaj: pozycja 24 o wartości 20 A w skrzynce: przedział pasażerski oraz pozycja 27 o wartości 15 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Skoda Octavia I (1996-2004) za ten obwód odpowiada pozycja 6 o wartości 5 A w skrzynce: przedział pasażerski, pozycja 14 o wartości 10 A w skrzynce: przedział pasażerski, pozycja 38 o wartości 15 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Skoda Octavia I (1996-2004) tego obwodu pilnuje pozycja 25 o wartości 25 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Skoda Octavia I (1996-2004) znajdziesz go tutaj: pozycja 20 o wartości 15 A w skrzynce: przedział pasażerski oraz pozycja 21 o wartości 15 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Skoda Octavia I (1996-2004) za ten obwód odpowiada pozycja 42 o wartości 15 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W Skoda Octavia I (1996-2004) tego obwodu pilnuje pozycja 30 o wartości 20 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Skoda Octavia I (1996-2004) znajdziesz go tutaj: pozycja 36 o wartości 15 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
W modelu Skoda Octavia I (1996-2004) za ten obwód odpowiada pozycja 5 o wartości 7,5 A w skrzynce: przedział pasażerski oraz pozycja 44 o wartości 15 A w skrzynce: przedział pasażerski. Dokładne rozmieszczenie pokazuje schemat powyżej, a przy konkretnym egzemplarzu warto sprawdzić naklejkę pod pokrywą skrzynki.
