Skoda Octavia (2017) – skrzynka bezpieczników

Skoda Octavia (2017) – schemat skrzynki bezpieczników

Rok produkcji: 2017.

Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Octavii (2017) to bezpiecznik 40 w skrzynce bezpiecznikowej na desce rozdzielczej.

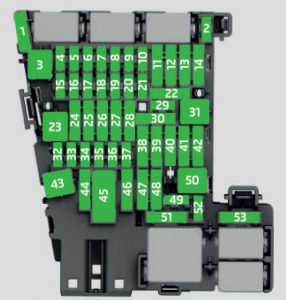

Skrzynka bezpieczników w desce rozdzielczej

Skoda Octavia – bezpieczniki – deska rozdzielcza
Nr Opis
1 Nie przypisano
2 Nie przypisano
3 Stabilizator napięcia do taksówek
4 Podgrzewana kierownica
5 Databus
6 Czujnik alarmu
7 Klimatyzacja;

Ogrzewanie;

Odbiornik bezprzewodowego pilota

do ogrzewania postojowego;

Dźwignia zmiany biegów automatycznej

skrzyni biegów.

8 Włącznik świateł;

Czujnik deszczu;

Złącze diagnostyczne;

Oświetlenie otoczenia;

Jednostka sterująca przednimi reflektorami.

9 Napęd na wszystkie koła
10 Ekran Infotainment
11 Światło – w lewo
12 Infotainment
13 Napinacz pasów – strona kierowcy
14 Dmuchawa powietrza do klimatyzacji, ogrzewania
15 Elektryczna blokada kierownicy
16 Phonebox, bezprzewodowe ładowanie telefonu
17 Zestaw wskaźników, połączenie alarmowe
18 Kamera cofania
19 System KESSY
20 Dźwignia obsługowa pod kierownicą
21 Adaptacyjny amortyzator
22 Urządzenie przyczepiane – gniazdo elektryczne
23 Panoramiczny dach uchylno-przesuwny
24 Światło
25 Centralny zamek – drzwi przednie lewe;

Lewa szyba;

Ogrzewanie lusterek zewnętrznych,

Składane lusterka,

Ustawianie lusterek.

26 Podgrzewane przednie siedzenia
27 Oświetlenie wewnętrzne
28 Zaczep holowniczy – światło lewe
29 Nie przypisano
30 Podgrzewane tylne siedzenia
31 Nie przypisano
32 Pomoc w parkowaniu (asystent parkowania)
33 Przełącznik poduszki powietrznej

dla świateł awaryjnych.

34 TCS;

ESC;

Monitorowanie ciśnienia w oponach;

Klimatyzacja;

Włącznik świateł cofania;

Lusterko z automatycznym zaciemnianiem;

START-STOP;

Podgrzewane tylne siedzenia;

Sportowy generator dźwięku.

35 Regulacja zasięgu świateł;

Gniazdo diagnostyczne;

Czujnik (kamera) za przednią szybą;

Czujnik radarowy.

36 Reflektor prawy
37 Reflektor lewy
38 Zaczep holowniczy – światło prawe
39 Centralny – drzwi przednie prawe;

Podnośnik szyby – prawe;

Prawe lusterko:

ogrzewanie, funkcja składania,

ustawianie powierzchni lusterka.

40 Gniazdo zasilania 12 V.
41 Napinacz paska – strona pasażera z przodu
42 Centralne – drzwi tylne;

Spryskiwacze reflektorów;

Spryskiwacz.

43 Wzmacniacz muzyczny
44 Urządzenie przyczepiane – gniazdo elektryczne
45 Fotele regulowane elektrycznie
46 Gniazdo zasilania 230 V.
47 Wycieraczka tylnej szyby
48 System wspomagający do monitorowania

martwego pola.

49 Uruchamianie silnika;

Włącznik pedału sprzęgła.

50 Otwieranie pokrywy bagażnika
51 Wielofunkcyjna jednostka do taksówek
52 Stabilizator napięcia do taksówek;

Gniazdo USB.

53 Ogrzewana szyba tylna

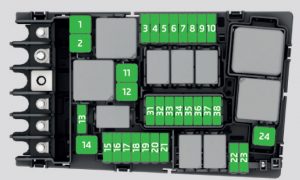

Skrzynka bezpieczników w komorze silnika

Skoda Octavia – bezpieczniki – komora silnika
Nr Opis
1 ESC, ABS
2 ESC, ABS
3 Jednostka sterująca silnika
4 Wentylator chłodnicy;

Czujnik temperatury oleju;

Miernik przepływu powietrza;

Zawór regulacji ciśnienia paliwa;

Elektryczna nagrzewnica dodatkowa;

Zawór bezpieczeństwa oleju;

Zawór recyrkulacji spalin.

5 Cewka zapłonowa przekaźnika CNG;

Wtryskiwacze paliwa;

Zawór dozujący paliwo.

6 Czujnik hamulca
7 Pompa płynu chłodzącego;

Żaluzje chłodnicy;

Zawór ciśnieniowy oleju;

Zawór oleju przekładniowego.

8 Sonda lambda
9 Zapłon;

Podgrzewacz;

Klapa spalin;

Ogrzewanie wentylacji skrzyni korbowej.

10 Pompa paliwa;

Zapłon.

11 Dodatkowe ogrzewanie elektryczne
12 Dodatkowe ogrzewanie elektryczne
13 Automatyczna skrzynia biegów
14 Podgrzewana szyba przednia
15 Klakson
16 Zapłon;

Pompa paliwa;

Przekaźnik CNG.

17 ABS;

ESC;

System sterowania silnikiem;

Przekaźnik podgrzewanej szyby przedniej.

18 Databus;

Moduł danych akumulatora.

19 Wycieraczki
20 Alarm antykradzieżowy
21 Podgrzewana szyba przednia
22 Układ sterowania silnikiem;

Stabilizator napięcia dla taksówek.

23 Rozrusznik
24 Dodatkowe ogrzewanie elektryczne
31 Pompa próżniowa
32 Nie przypisano
33 Pompa oleju do automatycznej skrzyni biegów
34 Przedni mechanizm różnicowy
35 Nie przypisano
36 Nie przypisano
37 Aux
39 Nie przypisano
