Infiniti G20 – P10 (1990-1996) – skrzynka bezpieczników

Infiniti G20 – P10 (1990-1996) – schemat skrzynki bezpieczników

Rok produkcji: 1990, 1991, 1992, 1993, 1994, 1995, 1996

Skrzynka bezpieczników przedziału pasażerskiego

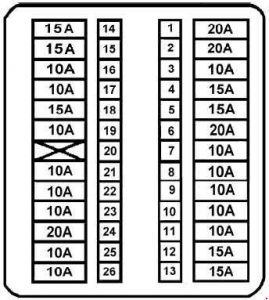

Infiniti G20 – schemat skrzynki bezpieczników – przedział pasażerski
Bezpiecznik Ampery [A] Opis
1 20 Odmgławiacz tylnej szyby
2 20 Odmgławiacz tylnej szyby
3 10 do 1993 r .: Czas systemu blokady zmiany biegów, jednostka sterująca (tylko A / T)
od 1993 r. 5: Otwieracz pokrywy bagażnika i wlewu paliwa, system zdalnego sterowania Multi-Remote
4 15 Silnik dmuchawy
5 15 Silnik dmuchawy
6 20 Spryskiwacz do szyb
7 10 Elektroniczny system sterowania komputerowego (ECCS), przekaźnik kontrolny żarówek, system ostrzegawczy przed kradzieżą, układ wentylatora chłodnicy, układ rozruchowy (1993.5-1995), system sterowania A / T (1993.5-1995), ASCD (1993.5-1995)
8 15 do 1993 r .: Pompa paliwa
10 od 1993.5: System poduszek powietrznych
9 10 Dźwięk, podświetlenie zegara
10 10 Klimatyzator, jednostka kontroli czasu, system ostrzegania przed kradzieżą
11 10 Lusterko do drzwi
12 15 Zapalniczka
13 15 Przednie światło przeciwmgielne
14 15 od 1993,5: Audio
15 15 od 1993,5: Pompa paliwa
16 10 Układ rozruchowy, elektroniczny komputer sterujący (ECCS), przekaźnik blokady sprzęgła (tylko M / T), zespół świateł dziennych (tylko Kanada), system ostrzegania przed kradzieżą (1993.5-1995)
17 10 Ostrzeżenie o zagrożeniach, system zdalnego sterowania z wieloma pilotami (1993.5-1995)
18 10 Klakson, system ostrzegania przed kradzieżą, ASCD (1993.5-1995)
19 10 Tylne światła, światła obrysowe, oświetlenie tablicy rejestracyjnej, boczne światła obrysowe, oświetlenie, zegar, dzwonek ostrzegawczy
20
21 10 do 1993 r .: Miernik kombinowany, system blokady zmiany biegów, złącze kontrolne, przekaźnik odmgławiacza tylnej szyby, przekaźnik czasowy anteny mocy, przekaźnik dmuchawy, światło
zapasowe od 1993 r. 5: miernik kombinowany, system blokady zmiany biegów (A / T), przekaźnik dmuchawy, dane Złącze łącza (złącze kontrolne), światło cofania, przekaźnik odmgławiacza tylnej szyby, zespół światła dziennego (Kanada), układ sterowania klimatyzacją, licznik czasu anteny zasilania, przekaźnik pasów bezpieczeństwa, przekaźnik podgrzewanego lusterka
22 10 Włącz sygnał
23 10 Elektroniczny komputer sterujący (ECCS)
24 20 do 1993 roku: Światła
stopu od 1993,5: Światła stopu, ASCD, Shift Lock System, ABS System
25 10 Światła wewnętrzne, reflektory punktowe, światła w bagażniku, jednostka kontroli czasu, system ostrzegania przed kradzieżą, licznik czasu anteny, dwupunktowy automatyczny system pasów bezpieczeństwa z silnikiem (1990-1993)
26 10 Układ zapobiegający blokowaniu kół podczas hamowania, jednostka kontroli czasu, dwupunktowy automatyczny system pasów bezpieczeństwa z silnikiem, urządzenie automatycznej kontroli prędkości (ASCD), jednostka świateł dziennych (tylko Kanada)

Skrzynka bezpiecznikowa komory silnika

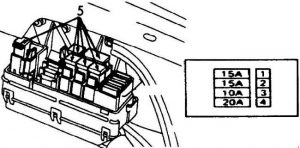

Infiniti G20 – schemat skrzynki bezpieczników – komora silnika
Numer Ampery [A] Opis
1 15 Reflektory
2 15 Jednostka światła dziennego (tylko Kanada)
3 10 Elektroniczny komputer sterujący (ECCS)
4 20 System zapobiegania blokady kół
5 30 Wyłącznik zapłonu  (łącze topliwe)
6 30 Główna wiązka  (łącze topliwe)
7 25 ECCS  (łącze topliwe)
8 75 Alternator  (łącze topikowe)
9 30 System wentylatora chłodnicy  (łącze topikowe)
System wentylatora chłodnicy (modele z przekaźnikiem 3 A / T)
10 30 Skrzynka przekaźników systemu ABS, jednostka sterująca ABS  (łącze topliwe)

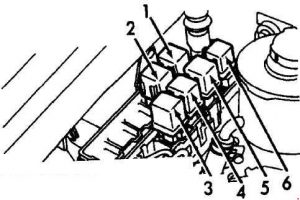

Przekaźniki komory silnika (prawy Fenderwell – modele A / T ( 1990-1993 ))

Infiniti G20 – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika
Numer Opis
1 Przekaźnik ostrzegawczy przed kradzieżą – 1
2 Automatyczna kontrola prędkości (ASCD)
3 Przekaźnik klimatyzatora
4 Przekaźnik ostrzegawczy przed kradzieżą – 2
5 Przekaźnik przedniego światła przeciwmgielnego
6 Przekaźnik klaksonowy

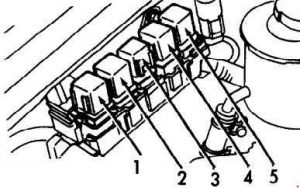

Przekaźniki komory silnika (prawy Fenderwell – modele M / T ( 1990-1993 ))

Infiniti G20 – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika
Numer Opis
1 Przekaźnik klimatyzatora
2 Przekaźnik zatrzymania urządzenia automatycznej kontroli prędkości (ASCD)
3 Przekaźnik klaksonowy
4 Przekaźnik ostrzegawczy przed kradzieżą – 1
5 Przekaźnik ostrzegawczy przed kradzieżą – 2



Przekaźniki komory silnika (prawy Fenderwell ( 1993.5-1995 ))

Infiniti G20 – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika
Numer Opis
1 Przekaźnik pracy chłodnicy – 3
2 Przekaźnik klaksonowy – 2
3 Przekaźnik wentylatora chłodnicy
4 Przekaźnik zatrzymania urządzenia automatycznej kontroli prędkości (ASCD)
5 Przekaźnik przedniego światła przeciwmgielnego
6 Przekaźnik klimatyzatora
7 Przekaźnik światła dziennego (Kanada)
8 Podgrzewany przekaźnik lustrzany
9 Przekaźnik ostrzegawczy przed kradzieżą – 1
10 Przekaźnik klaksonowy

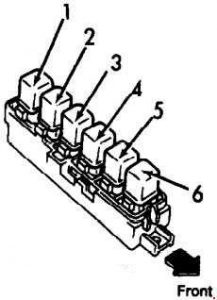

Przekaźniki komory silnika (według akumulatora)

Infiniti G20 – schemat skrzynki bezpieczników – skrzynka przekaźników komory silnika
Numer Opis
1 do 1993 r .: Przekaźnik pompy paliwa
od 1993,5: Przekaźnik przedniej wycieraczki
2 1991:  Przekaźnik przedniego światła przeciwmgielnego (modele M / T)
1992-1995: Przekaźnik ECCS
3 1991-1993:  Przekaźnik wentylatora chłodnicy – 2 (modele A / T)
1992-1993:  Przekaźnik przedniego
światła przeciwmgielnego (modele M / T) od 1993 r. 5: Przekaźnik ostrzegawczy przed kradzieżą – 2
4 do 1993 r .: Przekaźnik wentylatora chłodnicy – 1
od 1993 r. 5: Przekaźnik pompy paliwa
5 Przekaźnik blokady sprzęgła (modele US M / T)
Przekaźnik inhibitora (modele A / T)
6 do 1993 r .: Przekaźnik przedniej wycieraczki
od 1993 r. 5: Przekaźnik wentylatora chłodnicy – 2
