Skoda Octavia (2014) – skrzynka bezpieczników

Skoda Octavia (2014) – schemat bezpieczników

Rok produkcji: 2014

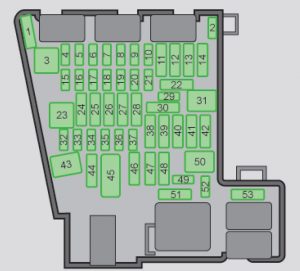

Skrzynka bezpieczników w desce rozdzielczej

Numer	Opis
1	Nie przypisano
2	Nie przypisano
3	Nie przypisano
4	Nie przypisano
5	Jednostka sterująca magistrali danych
6	Czujnik alarmu
7	Sterownik układu klimatyzacji, ogrzewania, odbiornik do zdalnego sterowania ogrzewaniem postojowym, dźwignia zmiany biegów automatycznej skrzyni biegów, przekaźnik ogrzewania tylnej szyby, przekaźnik ogrzewania szyby przedniej
8	Włącznik światła, czujnik deszczu, gniazdo diagnostyczne
9	Sprzęgło Haldex
10	Ekran dotykowy
11	Podgrzewane tylne siedzenia
12	Radio
13	Napinacz paska – strona kierowcy
14	Dmuchawa powietrza do klimatyzacji, ogrzewania
15	Elektryczna blokada kierownicy
16	Wzmacniacz sygnału do telefonu, przygotowanie do montażu telefonu
17	Zestaw wskaźników
18	Nie przypisano
19	Jednostka sterująca KESSY
20	Moduł kierownicy
21	Nie przypisano
22	Otwieranie drzwi bagażnika
23	Światło – dobrze
24	Dach panoramiczny
25	Sterownik centralnego zamka drzwi przednich prawych, szyb elektrycznych – lewych
26	Podgrzewane przednie siedzenia
27	Wzmacniacz muzyczny
28	Hak holowniczy
29	Nie przypisano
30	Nie przypisano
31	Reflektor – lewy
32	Pomoc w parkowaniu (asystent parkowania)
33	Przełącznik poduszki powietrznej dla świateł awaryjnych
34	Przycisk TCS, ESC, wyświetlacz kontroli opon, czujnik ciśnienia klimatyzacji, włącznik świateł cofania, ściemniane lusterko wsteczne, przycisk START-STOP, przygotowanie do telefonu, sterowanie ogrzewaniem tylnych siedzeń, czujnik klimatyzacji, gniazdo 230 V , aktywator dźwięku
35	Reflektor, regulacja wiązki reflektorów, złącze diagnostyczne, kamera, radar
36	Reflektor prawy
37	Reflektor lewy
38	Hak holowniczy
39	Sterownik centralnego zamka drzwi przednich – prawych, podnośników szyb – przednich i tylnych prawych
40	Gniazdo zasilania 12 V.
41	Przekaźnik CNG
42	Sterownik centralnego zamka drzwi tylnych – lewych, prawych, spryskiwacza reflektorów, wycieraczek szyby przedniej
43	Daszek do żarówek wyładowczych, oświetlenie wewnętrzne
44	Hak holowniczy
45	Jednostka sterująca do kontroli regulacji siedzenia
46	Gniazdo zasilania 230 V.
47	Wycieraczka tylnej szyby
48	Nie przypisano
49	Cewka przekaźnika rozrusznika, włącznik pedału sprzęgła
50	Nie przypisano
51	Napinacz paska – strona pasażera z przodu
52	Nie przypisano
53	Przekaźnik ogrzewania tylnej szyby

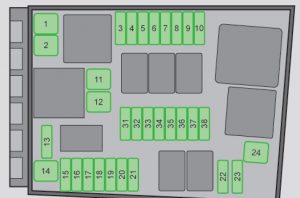

Skrzynka bezpieczników w komorze silnika

Numer	Opis
1	Jednostka sterująca ESC, ABS
2	Jednostka sterująca ESC, ABS
3	Jednostka sterująca silnika
4	Sterownik silnika, przekaźnik elektrycznego ogrzewania dodatkowego
5	Elementy silnika
6	Czujnik hamulca, elementy silnika
7	Pompa płynu chłodzącego, elementy silnika
8	Sonda lambda
9	Zapłon, sterownik układu świec żarowych, elementy silnika
10	Sterownik pompy paliwa, zapłonu
11	Dodatkowe ogrzewanie elektryczne
12	Dodatkowe ogrzewanie elektryczne
13	Sterownik automatycznej skrzyni biegów
14	Nie przypisano
15	Róg
16	Zapłon, pompa paliwa
17	Jednostka sterująca ABS, ESC, jednostka sterująca silnika
18	Jednostka sterująca magistrali danych
19	Wycieraczki
20	Alarm
21	Ogrzewacz szyby przedniej – lewy
22	Jednostka sterująca silnika
23	Rozrusznik
24	Dodatkowe ogrzewanie elektryczne
31	Nie przypisano
32	Nie przypisano
33	Nie przypisano
34	Ogrzewanie szyby przedniej – prawe
35	Nie przypisano
36	Nie przypisano
37	Jednostka sterująca dla dodatkowego ogrzewania
39	Nie przypisano
