Skoda Octavia (2015) – skrzynka bezpieczników

Skoda Octavia (2015) – schemat skrzynki bezpieczników

Rok produkcji: 2015

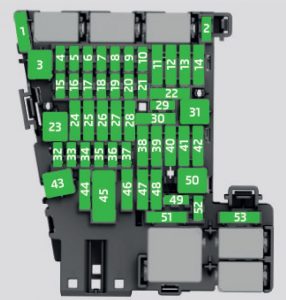

Skrzynka bezpieczników w desce rozdzielczej

Skoda Octavia – bezpieczniki –
deska rozdzielcza
Numer Opis
1 Nie przypisano
2 Nie przypisano
3 Nie przypisano
4 Nie przypisano
5 Jednostka sterująca magistrali danych
6 Czujnik alarmu
7 Sterownik układu klimatyzacji, ogrzewania, odbiornik do zdalnego sterowania ogrzewaniem postojowym, dźwignia zmiany biegów automatycznej skrzyni biegów, przekaźnik ogrzewania tylnej szyby, przekaźnik ogrzewania szyby przedniej
8 Włącznik światła, czujnik deszczu, gniazdo diagnostyczne
9 Sprzęgło Haldex
10 Ekran dotykowy
11 Podgrzewane tylne siedzenia
12 Radio
13 Napinacz paska – strona kierowcy
14 Dmuchawa powietrza do klimatyzacji, ogrzewania
15 Elektryczna blokada kierownicy
16 Wzmacniacz sygnału do telefonu, przygotowanie do montażu telefonu
17 Zestaw wskaźników
18 Nie przypisano
19 Jednostka sterująca KESSY
20 Dźwignia obsługowa pod kierownicą
21 Nie przypisano
22 Zaczep holowniczy – styk w gnieździe
23 Światło – dobrze
24 Dach panoramiczny
25 Sterownik centralnego zamka drzwi przednich prawych, szyb elektrycznych – lewych
26 Podgrzewane przednie siedzenia
27 Wzmacniacz muzyczny
28 Zaczep holowniczy – światło lewe
29 Przekaźnik CNG
30 Nie przypisano
31 Reflektor – lewy
32 Pomoc w parkowaniu (asystent parkowania)
33 Przełącznik poduszki powietrznej dla świateł awaryjnych
34 TCS, przycisk ESC, wyświetlacz kontroli opon, czujnik ciśnienia klimatyzacji, włącznik świateł cofania, lusterko wewnętrzne z automatycznym ściemnianiem, przycisk START-STOP, przygotowanie do telefonu, sterowanie ogrzewaniem tylnych siedzeń, czujnik klimatyzacji, zasilanie 230 V gniazdo, generator dźwięku sportowego
35 Reflektor, regulacja wiązki reflektorów, złącze diagnostyczne, kamera, radar
36 Reflektor prawy
37 Reflektor lewy
38 Zaczep holowniczy – światło prawe
39 Sterownik centralnego zamka drzwi przednich – prawych, podnośników szyb – przednich i tylnych prawych
40 Gniazdo zasilania 12 V.
41 Nie przypisano
42 Sterownik centralnego zamka drzwi tylnych – lewych, prawych, spryskiwacza reflektorów, wycieraczek szyby przedniej
43 Daszek do żarówek wyładowczych, oświetlenie wewnętrzne
44 Zaczep holowniczy – styk w gnieździe
45 Jednostka sterująca do kontroli regulacji siedzenia
46 Gniazdo zasilania 230 V.
47 Wycieraczka tylnej szyby
48 Nie przypisano
49 Cewka przekaźnika rozrusznika, włącznik pedału sprzęgła
50 Otwieranie pokrywy bagażnika
51 Napinacz paska – strona pasażera z przodu
52 Nie przypisano
53 Przekaźnik ogrzewania tylnej szyby
Zobacz również:  Skoda Suberb (2020-2021) - skrzynka bezpieczników

Skrzynka bezpieczników w komorze silnika

Skoda Octavia – bezpieczniki –
komora silnika
Numer Opis
1 Jednostka sterująca ESC, ABS
2 Jednostka sterująca ESC, ABS
3 Jednostka sterująca silnika
4 Wentylator chłodnicy, czujnik temperatury oleju, czujnik ilości powietrza, zawór sterujący ciśnieniem paliwa, przekaźnik elektrycznego ogrzewania dodatkowego
5 Cewka przekaźnika układu zapłonowego, cewka przekaźnika CNG
6 Czujnik hamulca
7 Pompa płynu chłodzącego, przesłona chłodnicy
8 Sonda lambda
9 Zapłon, jednostka sterująca układu podgrzewania
10 Sterownik pompy paliwa, zapłonu
11 Dodatkowe ogrzewanie elektryczne
12 Dodatkowe ogrzewanie elektryczne
13 Sterownik automatycznej skrzyni biegów
14 Nie przypisano
15 Róg
16 Zapłon, pompa paliwa
17 Jednostka sterująca ABS, ESC, jednostka sterująca silnika
18 Jednostka sterująca magistrali danych
19 Wycieraczki
20 Alarm
21 Ogrzewacz szyby przedniej – lewy
22 Jednostka sterująca silnika
23 Rozrusznik
24 Dodatkowe ogrzewanie elektryczne
31 Nie przypisano
32 Nie przypisano
33 Nie przypisano
34 Ogrzewanie szyby przedniej – prawe
35 Nie przypisano
36 Nie przypisano
37 Jednostka sterująca dla dodatkowego ogrzewania
39 Nie przypisano
