Skoda Citigo (2017) – skrzynka bezpieczników
Skoda Citigo (2017) – schemat skrzynki bezpieczników
Rok produkcji: 2017.
Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Citigo (2017) to bezpiecznik 46 w skrzynce bezpiecznikowej na desce rozdzielczej.

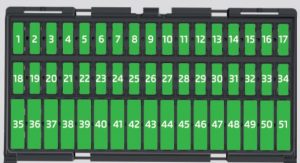

Skrzynka bezpieczników pod deską rozdzielczą
Bezpieczniki znajdują się pod kierownicą na spodzie deski rozdzielczej.
| Nr | Opis |
| 1 | Klimatyzacja;
Złącze diagnostyczne. |
| 2 | Obsługa regulacji zasięgu świateł;
Pomocy w parkowaniu; Regulacji powierzchni lusterka za pomocą elektrycznych lusterek zewnętrznych. |
| 3 | Automatyczna skrzynia biegów;
Sterownik silnika; Wspomaganie kierownicy; Dźwignia sterująca pod kierownicą; Zestaw wskaźników. |
| 4 | Poduszka powietrzna |
| 5 | Światło cofania |
| 6 | Tylna wycieraczka;
Spryskiwacz szyby przedniej. |
| 7 | Reflektor świateł drogowych – lewa strona |
| 8 | Reflektor świateł drogowych – prawa strona |
| 9 | Nie przypisano |
| 10 | Elektryczne podgrzewanie
lusterek zewnętrznych; Port diagnostyczny. |
| 11 | Nie przypisano |
| 12 | Oświetlenie pojazdu |
| 13 | Oświetlenie pojazdu |
| 14 | Oświetlenie pojazdu |
| 15 | Pojazd z systemem START-STOP:
Pojazd radiowy bez systemu START-STOP: Centrala sterująca, ogrzewanie, Automatyczna skrzynia biegów, Włącznik świateł, Oświetlenie tablicy rejestracyjnej. |
| 16 | Oświetlenie pojazdu |
| 17 | Wycieraczka tylnej szyby |
| 18 | Panoramiczny dach |
| 19 | Centralny zamek |
| 20 | Ogrzewanie tylnej szyby |
| 21 | Światło cofania |
| 22 | Klakson |
| 23 | Stabilizator napięcia
(dla systemu START-STOP). |
| 24 | Migacz reflektorów |
| 25 | Wycieraczki |
| 26 | Radio |
| 27 | Kierunkowskazy;
Światła hamowania. |
| 28 | Dźwignia zmiany biegów do
automatycznej skrzyni biegów |
| 29 | Pompa paliwowa |
| 30 | Sterownik silnika;
Zestaw wskaźników; Czujnik deszczu; Dźwignia sterująca pod kierownicą. |
| 31 | Oświetlenie pojazdu |
| 32 | Centralna jednostka sterująca |
| 33 | Oświetlenie pojazdu |
| 34 | Oświetlenie wewnętrzne |
| 35 | Oświetlenie pojazdu |
| 36 | Oświetlenie pojazdu |
| 37 | ESC |
| 38 | Pasek klawiszy |
| 39 | Dźwignia sterująca pod kierownicą;
Spryskiwacz szyby przedniej i tylnej. |
| 40 | Sonda lambda;
Wentylator chłodnicy; Zawór gazowy; Zawór ciśnieniowy oleju; Zawór filtra z węglem aktywnym. |
| 41 | Włącznik pedału hamulca;
Wentylator chłodzący. |
| 42 | Jednostka sterująca silnika |
| 43 | Pompa paliwowa |
| 44 | Zawory wtryskowe |
| 45 | Cewki zapłonowe |
| 46 | Gniazdo zasilania 12 V |
| 47 | Dmuchawa powietrza do
klimatyzacji/ogrzewania. |
| 48 | Ogrzewacze siedzeń |
| 49 | Elektryczne szyby |
| 50 | Oświetlenie pojazdu |
| 51 | Elektrycznie sterowane szyby |
Skrzynka bezpieczników na desce rozdzielczej
W pojazdach z systemem START-STOP bezpieczniki znajdują się po lewej stronie tablicy rozdzielczej za osłoną.
tablica rozdzielcza
| Nr | Opis |
| 1 | ABS / ESP |
| 2 | Zestaw wskaźników |
| 3 | Radio |
| 4 | Przetwornica napięcia DC-DC;
Przekaźnik rozruchowy; Listwa z przyciskami. |
| 5 | System klimatyzacji |
| 6 | Nie przypisano |
| 7 | Nie przypisano |
| 8 | Nie przypisano |
| 9 | Oświetlenie pojazdu – prawa strona |
| 10 | Oświetlenie pojazdu – lewa strona |
| 11 | Rozrusznik |
| 12 | Przetwornica napięcia DC-DC;
ABS; Zestaw wskaźników; Radio. |

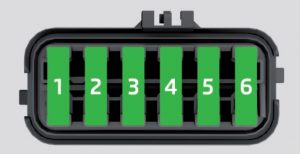

Skrzynka bezpiecznikowa
komora silnika
w komorze silnika
| Nr | Opis |
| 1 | ABS/ESP |
| 2 | Wentylator chłodnicy |
| 3 | Sterownik wentylatora chłodnicy, zapłonu |
| 4 | ABS/ESP |
| 5 | Centralna jednostka sterująca;
Moduł danych akumulatora |
| 6 | Stacyjka, rozrusznik |
