Skoda Octavia (2007) – skrzynka bezpieczników
Skoda Octavia (2007) – schemat skrzynki bezpieczników
Rok produkcji: 2007.
Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Octavii (2007) to bezpiecznik 24 w skrzynce bezpiecznikowej na desce rozdzielczej.
Skrzynka bezpieczników w komorze silnika

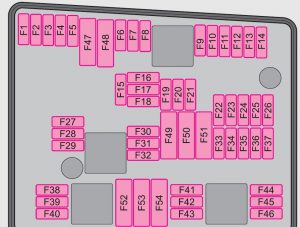

Wersja 1
| Nr | Opis | Amp [A] |
| F1 | Pompa do ABS | 30 |
| F2 | Zawory do ABS | 30 |
| F3 | Nie przypisano | – |
| F4 | Obwód pomiarowy | 5 |
| F5 | Róg | 15 |
| F6 | Zawór do dozowania paliwa | 15 |
| F7 | Nie przypisano | – |
| F8 | Nie przypisano | – |
| F9 | Filtr z węglem aktywnym;
Zawór recyrkulacji spalin, |
10 |
| F10 | Pompa diagnostyki wycieków | 10 |
| F11 | Sonda lambda przed katalizatorem;
Sterownik silnika. |
10 |
| F12 | Sonda lambda za katalizatorem | 10 |
| F13 | Sterownik automatycznej skrzyni biegów | 15 |
| F14 | Nie przypisano | – |
| F15 | Pompa płynu chłodzącego | 10 |
| F 16 | Dźwignia wycieraczek szyby
przedniej i dźwignia kierunkowskazów. |
5 |
| F17 | Zestaw wskaźników | 5 |
| F18 | Wzmacniacz audio (system dźwiękowy) | 30 |
| F19 | Radio | 15 |
| F20 | Telefon | 5 |
| F21 | Nie przypisano | – |
| F22 | Nie przypisano | – |
| F23 | Jednostka sterująca silnika | 10 |
| F24 | Jednostka sterująca do magistrali CAN | 5 |
| F25 | Nie przypisano | – |
| F26 | Nie przypisano | – |
| F27 | Nie przypisano | – |
| F28 | Jednostka sterująca silnika | 25 |
| F29 | Uruchamianie do wybiegu pompy
płynu chłodzącego. |
5 |
| F30 | Jednostka sterująca dla
dodatkowego ogrzewania. |
30 |
| F31 | Wycieraczka szyby przedniej | 30 |
| F32 | Nie przypisano | – |
| F33 | Nie przypisano | – |
| F34 | Nie przypisano | – |
| F35 | Nie przypisano | – |
| F36 | Nie przypisano | – |
| F37 | Nie przypisano | – |
| F38 | Wentylator chłodnicy, zawory | 10 |
| F39 | Włącznik pedału sprzęgła;
Włącznik pedału hamulca. |
5 |
| F40 | Cewki zapłonowe | 20 |
| F41 | Nie przypisano | – |
| F42 | Uruchomienie pompy paliwowej | 5 |
| F43 | Nie przypisano | – |
| F44 | Nie przypisano | – |
| F45 | Nie przypisano | – |
| F46 | Nie przypisano | – |
| F47 | Centralna jednostka sterująca,
lewe główne reflektory. |
30 |
| F48 | Centralna jednostka sterująca,
prawe reflektory główne. |
30 |
| F49 | Zasilanie dla zacisku 15
(zapłon włączony). |
40 |
| F50 | Nie przypisano | – |
| F51 | Nie przypisano | – |
| F52 | Przekaźnik zasilania – zacisk X a) | 40 |
| F53 | Wyposażenie dodatkowe | 50 |
| F54 | Nie przypisano | – |
| a) Aby nie rozładowywać niepotrzebnie akumulatora
podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane. |
||
Wersja 2

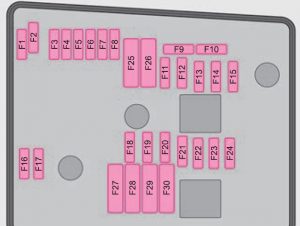

komora silnika (wersja 2)
| Nr | Opis | Amp [A] |
| F1 | Nie przypisano | – |
| F2 | Dźwignia wycieraczek szyby przedniej
i dźwignia kierunkowskazów. |
5 |
| F3 | Obwód pomiarowy | 5 |
| F4 | Zawory do ABS | 30 |
| F5 | Sterownik automatycznej skrzyni biegów | 15 |
| F6 | Zestaw wskaźników | 5 |
| F7 | Nie przypisano | – |
| F8 | Radio | 15 |
| F9 | Telefon | 5 |
| F10 | Jednostka sterująca silnika,
przekaźnik główny. |
5 |
| F11 | Jednostka sterująca dla
dodatkowego ogrzewania |
20 |
| F12 | Jednostka sterująca do magistrali CAN | 5 |
| F13 | Jednostka sterująca silnika | 15 |
| F14 | Zapłon | 20 |
| F15 | Sonda lambda, czujnik NOx;
Przekaźnik pompy paliwa. |
15 |
| Przekaźnik układu świec żarowych | 5 | |
| F 16 | Pompa do ABS | 30 |
| F17 | Klakson | 15 |
| F18 | Wzmacniacz do cyfrowego
procesora dźwięku. |
30 |
| F19 | Wycieraczka szyby przedniej | 30 |
| F20 | Nie przypisano | 5 |
| F21 | Sonda lambda | 15 |
| F22 | Włącznik pedału sprzęgła;
Włącznik pedału hamulca. |
5 |
| F23 | Pompa powietrza wtórnego | 5 |
| Miernik masy powietrza | 10 | |
| Pompa wysokiego ciśnienia paliwa | 15 | |
| F24 | Filtr z węglem aktywnym;
Zawór recyrkulacji spalin. |
10 |
| F25 | Odpowiedni system oświetlenia | 30 |
| F26 | Lewy system oświetlenia | 30 |
| F27 | Pompa powietrza wtórnego | 40 |
| Wstępnie świecące | 50 | |
| F28 | Zacisk zasilający 15;
Rozrusznik. |
40 |
| F29 | Zacisk zasilania 30 | 50 |
| F30 | Terminal Xa) | 40 |
| a) Aby nie rozładowywać niepotrzebnie akumulatora
podczas uruchamiania silnika, elementy elektryczne tego zacisku są automatycznie wyłączane. |
||

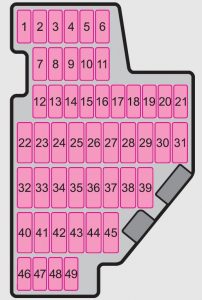

Skrzynka bezpieczników w desce rozdzielczej
Skoda Octavia – bezpieczniki –
tablica rozdzielcza
| Nr | Opis | Amp [A] |
| 1 | Gniazdo diagnostyczne’
Sterownik silnika’ Elektryczna pompa paliwa. |
10 |
| 2 | Jednostka sterująca ABS, ESP | 5 |
| 3 | Poduszka powietrzna | 5 |
| 4 | Ogrzewanie;
Klimatyzacja; Światła cofania. |
5 |
| 5 | Jednostka sterująca do regulacji
świateł reflektorów. |
5 |
| 6 | Zestaw wskaźników;
Jednostka sterująca automatycznej skrzyni biegów; Jednostka sterująca elektromechanicznego wspomagania kierownicy; Pomoc w parkowaniu; Sprzęgło Haldex. |
5 |
| 7 | Nie przypisano | – |
| 8 | Nie przypisano | – |
| 9 | Nie przypisano | – |
| 10 | Nie przypisano | – |
| 11 | Nie przypisano | – |
| 12 | Centralny zamek sterujący | 10 |
| 13 | Gniazdo diagnostyczne;
Włącznik światła; Światło hamowania. |
10 |
| 14 | Sterownik automatycznej skrzyni biegów;
Blokada dźwigni zmiany biegów. |
5 |
| 15 | Centralna jednostka sterująca –
oświetlenie wewnętrzne. |
7,5 |
| 16 | Climatronic | 10 |
| 17 | Nie przypisano | – |
| 18 | Pomoc w parkowaniu | 5 |
| 19 | Jednostka sterująca do
wykrywania przyczepy. |
5 |
| 20 | Asystent startu pod górę | 5 |
| 21 | Nie przypisano | – |
| 22 | Dmuchawa powietrza do Climatronic | 40 |
| 23 | Szyba przednia | 30 |
| 24 | Zapalniczka | 25 |
| 25 | Ogrzewanie tylnej szyby | 25 |
| Ogrzewanie tylnej szyby,
Dodatkowe ogrzewanie (ogrzewanie i wentylacja postojowa) |
30 | |
| 26 | Gniazdo zasilania w bagażniku | 20 |
| 27 | Przekaźnik pompy paliwa;
Zawory wtryskowe (silnik wysokoprężny) |
15 |
| 28 | Nie przypisano | – |
| 29 | Sterownik silnika;
Nagrzewnica wentylacyjna skrzyni korbowej. |
10 |
| 30 | Sterownik automatycznej skrzyni biegów | 20 |
| 31 | Pompa próżniowa | 20 |
| 32 | Tylne okno elektryczne | 30 |
| 33 | Elektryczny dach przesuwno-uchylny | 25 |
| 34 | Jednostka sterująca
funkcjami komfortowymi. |
20 |
| 35 | System alarmowy antykradzieżowy | 5 |
| 36 | System czyszczenia reflektorów | 20 |
| 37 | Ogrzewanie przednich foteli | 30 |
| 38 | Podgrzewane tylne siedzenia | 30 |
| 39 | Nie przypisano | – |
| 40 | Dmuchawa powietrza do
ogrzewania i klimatyzacji. |
40 |
| 41 | Wycieraczka tylnej szyby | 15 |
| 42 | Wytrzyj pompkę spryskiwacza
szyby przedniej. |
15 |
| 43 | Urządzenie holownicze | 15 |
| 44 | Urządzenie holownicze | 20 |
| 45 | Urządzenie holownicze | 15 |
| 46 | Podgrzewane dysze spryskiwaczy
szyby przedniej. |
5 |
| 47 | Przekaźnik ogrzewania postojowego | 5 |
| 48 | Nie przypisano | – |
| 49 | Przełącznik światła | 5 |
