Skoda Citigo (2015) – skrzynka bezpieczników

03/11/2021

Spis treści

Skoda Citigo (2015) – schemat skrzynki bezpieczników

Rok produkcji: 2015.

Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Citigo (2015) to bezpiecznik 36 w skrzynce bezpiecznikowej (spód deski rozdzielczej).

Skrzynka bezpieczników pod deską rozdzielczą

Bezpieczniki znajdują się pod kierownicą na spodzie deski rozdzielczej.

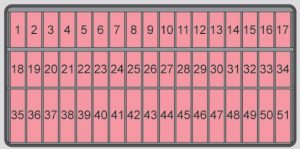

Skoda Citigo – bezpieczniki – spód deski rozdzielczej
Nr Opis
1 Telefon;

Wentylator chłodnicy;

Zestaw wskaźników;

Jednostka sterująca silnika.

2 Port diagnostyczny;

Kompresor powietrza;

Listwa z przyciskami;

Jednostka sterująca klimatyzacją.

3 Włącznik pedału sprzęgła;

Włącznik pedału hamulca.

4 Oświetlenie włączników;

Oświetlenie tablicy rejestracyjnej.

5 Dźwignia pod kierownicą;

Centralna jednostka sterująca.

6 Regulacja wiązek reflektorów;

Regulacja lusterek zewnętrznych.

7 Automatyczna skrzynia biegów
8 Automatyczna skrzynia biegów
9 Poduszka powietrzna;

Listwa z guzikami.

10 Park Assist
11 Reflektory
12 Tylne światło przeciwmgielne
13 Reflektory
14 Wycieraczka tylnej szyby
15 Przełącznik światła
16 Wspomaganie siły kierowania
17 Wycieraczki szyby samochodowej
18 Włącznik świateł cofania
19 Zawory wtryskowe;

Pompa płynu chłodzącego.

20 ABS / ESP
21 Światła postojowe
22 Światła dzienne
23 Reflektory
24 Migacz reflektorów
25 Układ wycieraczek i spryskiwaczy szyby przedniej
26 Nie przypisano
27 Oświetlenie wewnętrzne
28 Złącze diagnostyczne
29 Centralna jednostka sterująca
30 Podgrzewacz lusterek zewnętrznych
31 Wentylator chłodnicy, sonda lambda
32 Migające światło;

Światło stopu, światła do jazdy dziennej;

Światło tylne.

33 Główna wiązka
34 Główna wiązka
35 Pompa paliwowa
36 Zapalniczka;

Gniazdo zasilania 12 V.

37 Dmuchawa powietrza do ogrzewania i

klimatyzacji.

38 Radio
39 Panoramiczny dach przesuwny;

Klakson.

40 Jednostka sterująca silnika
41 Centralny zamek
42 Moduł zapłonowy
43 Ogrzewacze siedzeń
44 Pompa paliwowa
45 Przełącznik światła
46 Ogrzewanie tylnej szyby
47 Szyby
48 Klakson
49 Wycieraczki
50 Światła przeciwmgielne;

Reflektor.

51 Okna elektryczne



Skrzynka bezpieczników w komorze silnika

Bezpieczniki znajdują się pod pokrywą obok akumulatora pojazdu.

Skoda Citigo – skrzynka-bezpieczników – komora silnika 2015
Nr Opis
S1 ABS / ESP
S2 Wentylator chłodnicy
S3 Sterownik wentylatora chłodnicy, zapłonu
S4 ABS / ESP
S5 Centralna jednostka sterująca;

Zarządzanie akumulatorem

S6 Stacyjka;

Rozrusznik.



Skrzynka bezpieczników na desce rozdzielczej

Bezpieczniki te znajdują się w pojazdach z systemem START-STOP.

Skoda Citigo – bezpieczniki – tablica rozdzielcza
Nr Opis
1 ABS / ESP
2 Zestaw wskaźników
3 Radio, diagnostyka
4 Przetwornica napięcia DC-DC;

Przekaźnik rozruchowy;

Listwa z przyciskami.

5 Nie przypisano
6 Nie przypisano
7 Nie przypisano
8 Nie przypisano
9 Reflektory
10 Reflektory
11 Rozrusznik
12 Przetwornica napięcia DC-DC, ABS;

Zestaw wskaźników;

Radio.
