Skoda Roomster (2015) – skrzynka bezpieczników
Skoda Roomster (2015) – schemat skrzynki bezpieczników
Rok produkcji: 2015.
Bezpiecznik zapalniczki (gniazdo zasilania) w Skodzie Roomster (2015) to bezpiecznik 47 w skrzynce bezpiecznikowej na desce rozdzielczej.
Skrzynka bezpieczników w desce rozdzielczej
| Nr | Opis |
| 1 | Styk S. |
| 2 | START-STOP;
Klimatyzacja. |
| 3 | Zestaw wskaźników;
Regulacja zasięgu świateł. |
| 4 | Jednostka sterująca ABS;
Przycisk START STOP. |
| 5 | Silnik benzynowy:
układ regulacji prędkości. |
| 6 | Światło cofania
(manualna skrzynia biegów). |
| 7 | Zapłon;
Sterownik silnika; Automatyczna skrzynia biegów. |
| 8 | Włącznik pedału hamulca;
Włącznik pedału sprzęgła. |
| 9 | Sterowanie ogrzewaniem;
Sterownik klimatyzacji; Pomoc przy parkowaniu; Sterownik doświetlania zakrętów; Wentylator chłodnicy; Dysze myjące. |
| 10 | Układ wycieraczek i spryskiwaczy szyby przedniej |
| 11 | Regulacja lustra |
| 12 | Jednostka sterująca do wykrywania przyczepy |
| 13 | Sterownik automatycznej skrzyni biegów |
| 14 | Silnik do halogenowych reflektorów projektora
z funkcją doświetlania zakrętów. |
| 15 | System nawigacji PDA |
| 16 | Elektrohydrauliczne wspomaganie kierownicy |
| 17 | Zasilacz włącznika światła |
| 18 | Podgrzewacz lusterka |
| 19 | Styk S. |
| 20 | Alarm |
| 21 | Światło cofania;
Światła przeciwmgielne z funkcją CORNER. |
| 22 | Elementy obsługi ogrzewania;
Jednostka sterująca klimatyzacją; Pomoc w parkowaniu; Telefon komórkowy; Zestaw wskaźników; Czujnik kąta skrętu; ESC; Jednostka sterująca napięciem pojazdu; Kierownica wielofunkcyjna. |
| 23 | Oświetlenie wewnętrzne;
Schowek i bagażnik; Światła boczne. |
| 24 | Centralna jednostka sterująca |
| 25 | Ogrzewacze siedzeń |
| 26 | Wycieraczka tylnej szyby |
| 27 | Wstępna instalacja telefoniczna |
| 28 | Silnik benzynowy:
zawór AKF, klapka sterująca. |
| 29 | Wtrysk;
Pompa płynu chłodzącego. |
| 30 | Pompa paliwa;
Zapłon; Tempomat; Działanie przekaźnika PTC. |
| 31 | Sonda lambda |
| 32 | Wysokociśnieniowa pompa paliwowa;
Zawór ciśnieniowy. |
| 33 | Jednostka sterująca silnika |
| 34 | Sterownik silnika;
Pompa próżniowa. |
| 35 | Światła do jazdy dziennej/radio dla pojazdów
z funkcją START-STOP |
| 36 | Główna wiązka |
| 37 | Tylne światło przeciwmgielne;
Przetwornica DC/DC START-STOP. |
| 38 | Światła przeciwmgielne |
| 39 | Dmuchawa powietrza do ogrzewania |
| 40 | Nie przypisano |
| 41 | Nie przypisano |
| 42 | Ogrzewanie tylnej szyby |
| 43 | Klakson |
| 44 | Wycieraczki |
| 45 | Centralna jednostka sterująca dla systemu komfortu |
| 46 | Sterownik silnika, pompa paliwa |
| 47 | Zapalniczka, gniazdko w bagażniku |
| 48 | ABS;
Przetwornica START-STOP (DC/DC); ESP. |
| 49 | Kierunkowskazy, światła hamowania |
| 50 | Infotainment z konwerterem START-STOP (DC/DC);
Radio. |
| 51 | Elektrycznie sterowana szyba
(przednia i tylna) – lewa strona. |
| 52 | Elektrycznie sterowana szyba
(przednia i tylna) – prawa strona. |
| 53 | Światło postojowe = lewa strona;
Elektryczny dach przesuwno-uchylny. |
| 54 | START-STOP (zestaw wskaźników);
Alarm, |
| 55 | Sterownik automatycznej skrzyni biegów |
| 56 | Spryskiwacze reflektorów;
Światła postojowe – prawa strona. |
| 57 | Lewe światło mijania;
Regulacja zasięgu świateł. |
| 58 | Światła mijania po prawej stronie |

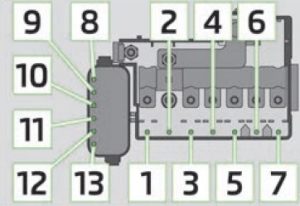

Skrzynka bezpieczników w komorze silnika
| Nr | Opis |
| 1 | Generator |
| 2 | Nie przypisano |
| 3 | Wnętrze |
| 4 | Dodatkowe ogrzewanie elektryczne |
| 5 | Wnętrze |
| 6 | Świece żarowe;
Wentylator płynu chłodzącego. |
| 7 | Elektrohydrauliczne wspomaganie
kierownicy. |
| 8 | ABS lub TCS lub ESP |
| 9 | Wentylator chłodnicy |
| 10 | Automatyczna skrzynia biegów |
| 11 | ABS lub TCS lub ESP |
| 12 | Centralna jednostka sterująca |
| 13 | Dodatkowe ogrzewanie elektryczne |
