KIA Sportage (2000) – skrzynka bezpieczników

KIA Sportage (2000) – schemat skrzynki bezpieczników

Rok produkcji: 2000.


Bezpiecznik zapalniczki (gniazdo zasilania) w KII Sportage (2000) to bezpiecznik F33 w skrzynce bezpiecznikowej

Komora silnika

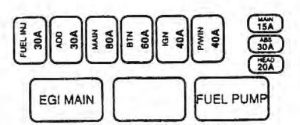

KIA Sportage – schemat skrzynki bezpieczników – komora silnika
Nazwa Amp [A] Opis
FUEL INJ 30 Układ wtrysku paliwa
ADD 30 Wentylator skraplacza klimatyzacji
MAIN 80 Do ochrony wszystkich obwodów
BTN 60 Światła hamowania;

Oświetlenie tablicy rejestracyjnej;


Światło kopuły;

Światła awaryjne.

IGN 30 Zapłon
P / WIN 40 Elektrycznie sterowane szyby
MAIN 15 Wtryskiwacze pompy paliwa;

Przekaźnik główny;

Przekaźnik pompy paliwa.

ABS 30 System zapobiegania blokady kół
HEAD 20 Reflektor

Opis panelu bezpieczników przedziału pasażerskiego (panel bezpieczeństwa po stronie kierowcy)

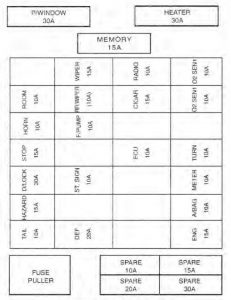

KIA Sportage – schemat skrzynki bezpieczników – panel boczny kierowcy
Nazwa Amp [A] Opis
P/WINDOW 30 Elektrycznie sterowane szyby
HEATER 30 Dmuchawy wentylatora
MEMORY 15
TAIL 10 Tylne światła;

Oświetlenie radia.

HAZRD 15 Światła awaryjne
D / LOCK 30 Automatyczna blokada drzwi
STOP 15 Światła stopu
HORN 10 Klakson
ROOM 10 Światła wewnętrzne
DEF 20 Odmrażacz tylny
ST.SIGM 10 Boczne kierunkowskazy
F / PUMP 10 Pompa paliwowa
(RR WIPER) 15 Klimatyzator;

Wycieraczka tylna.

ECU 10 Jednostka sterująca silnika
CIGAR 15 Zapalniczka, lusterka elektryczne
RADIO 10 Radio;

Zegar.

ENG 15
METER 10 System mocowania przyrządów
TURN 10 Kierunkowskazy
O2 SEN1 10 Czujnik tlenu
O2 SEN2 10 Czujnik tlenu
