KIA Stinger (2017-2022) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

KIA Stinger – schemat skrzynki bezpieczników

Rok produkcji: 2017, 2018, 2019, 2020, 2021, 2022.

Bezpiecznik zapalniczki (gniazdo zasilania) w KIA Stinger to bezpiecznik POWER OUTLET 1 w skrzynce bezpiecznikowej w komorze silnika.

Tablica przyrządów (po stronie kierowcy)

Wewnątrz osłon panelu bezpieczników / przekaźników znajduje się etykieta bezpiecznika / przekaźnika opisująca nazwę i pojemność bezpiecznika / przekaźnika.

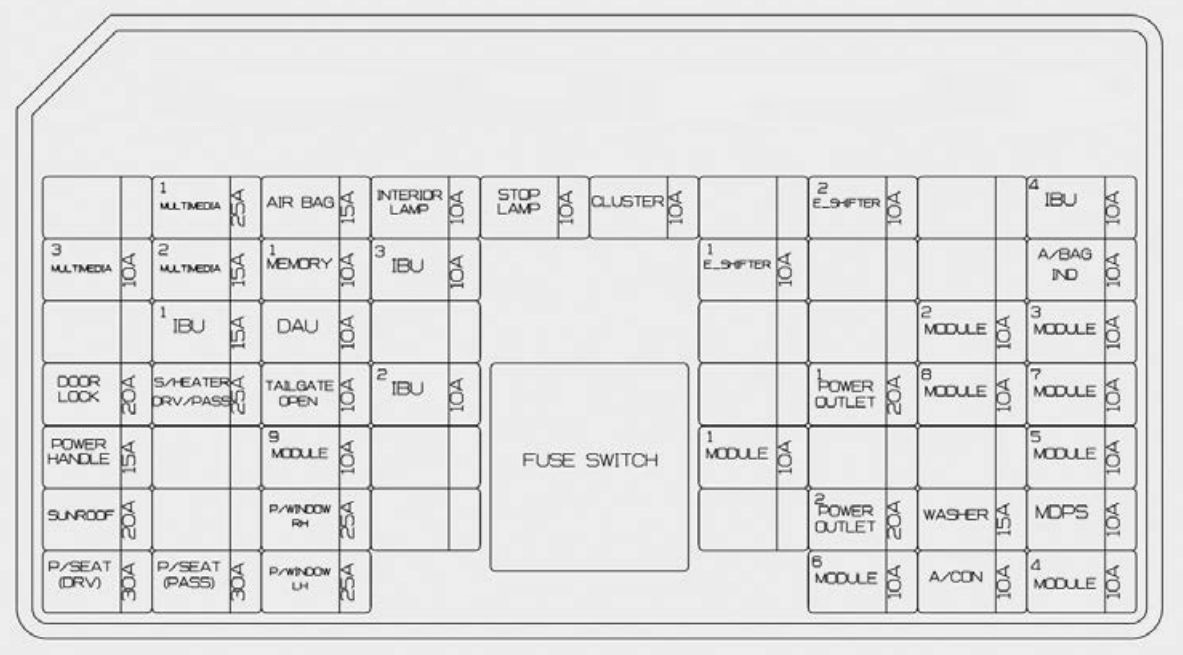

KIA Stinger – schemat skrzynki bezpieczników – tablica przyrządów (strona kierowcy)
KIA Stinger – schemat skrzynki bezpieczników – komora silnika
Nazwa bezpiecznikaAmpery [A]Opis
MULTI MEDIA 125Niski konwerter DC-DC (Audio
AIR BAG15Moduł sterujący SRS (dodatkowy system zabezpieczający)
INTERIOR LAMP10Lampka konsoli górnej;

Środkowa lampka wnętrza;

Lampa wnętrza;

Przełącznik lampki oświetlenia nocnego;

Lewa klamka, prawa strona klamki;

Lampka bagażnika;

Lewa klamka, prawa strona klamki;

Lampka schowka na rękawiczki;

Nastrojowa lampka w drzwiach kierowcy i pasażera;

Lampka na drzwiach kierowcy i pasażera;

Lampa przestrzeni na nogi.

STOP LAMP10IBU;

Wyłącznik świateł stopu.

CLUSTER10Zestaw wskaźników;

Wyświetlacz Head-Up.

E-SHIFTER 210Dźwignia zmiany biegów elektronicznej automatycznej skrzyni biegów (IG1)
IBU 410IBU (IG1)
MULTI MEDIA 310Zestaw wskaźników;

Wyświetlacz Head-Up;

Przełącznik klimatyzacji.

MULTI MEDIA 215Audio
MEMORY 110Moduł sterujący klimatyzatora;

Przełącznik klimatyzacji;

Wskaźnik bezpieczeństwa;

Wyświetlacz Head-Up.

IBU 310IBU (B +)
E-SHIFTER 110Dźwignia zmiany biegów elektronicznej automatycznej skrzyni biegów (B +)
A / BAG IND.10Zestaw wskaźników;

Poduszka powietrzna pasażera IND.

IBU 115IBU (B +)
DAU10Moduł drzwi kierowcy;

Lusterko zewnętrzne kierowcy i pasażera (zasilanie).

MODULE 210IBU (IG2)
MODULE 310Przełącznik dźwigni zmiany biegów automatycznej skrzyni biegów;

Moduł drzwi kierowcy;

Przełącznik światła stopu.

DOOR LOCK20Przekaźnik zamka drzwi;

Przekaźnik odblokowania drzwi;

Przekaźnik odblokowania dwuobrotowego.

S / HEATER
DRV / PASS
25Moduł sterujący przedniego fotela wentylacyjnego;

Moduł sterujący podgrzewania fotela przedniego.

TAIL GATE10Przekaźnik pokrywy tylnej klapy;

Przekaźnik pokrywy paliwa;

Przełącznik klapy zderzeniowej.

IBU 210Czujnik deszczu
POWER OUTLET 120Przednie gniazdo zasilania nr 2
MODULE 810Sterownik wentylatora chłodzącego (silnik BLDC);

Monitor dookoła;

Moduł sterujący wentylacji przedniego fotela;

Moduł sterujący podgrzewaniem przedniego i tylnego siedzenia.

MODULE 710IBU;

Jednostka ECS;

AWD (napęd na wszystkie koła);

ECM (elektroniczny moduł sterujący);

Moduł inteligentnego tempomatu;

Wskaźnik dźwigni zmiany biegów automatycznej skrzyni biegów;

Przełącznik na konsoli (przód/góra);

Moduł ostrzegania przed kolizją w martwym polu;

Lewa klamka / prawa strona klamki;

Czujnik kąta skrętu kierownicy;

Moduł przechyłu i teleskopu kierownicy;

Kamera wielofunkcyjna;

Przełącznik padu kolizyjnego.

POWER HANDLE15Moduł przechyłu i teleskopu kierownicy
MODULE 910Jednostka sterująca powietrzem lędźwi kierowcy
MODULE 110Złącze łącza danych, przełącznik konsoli (górny);

Jednostka sterująca lampką nastrojową.

MODULE 510Moduł sterujący klimatyzacji;

Przełącznik klimatyzacji;

Audio;

Konwerter DC-DC o niskim natężeniu (audio / wzmacniacz);

Lusterko elektrochromowe;

Wzmacniacz;

Moduł sterujący układu zintegrowanej pamięci sterownika;

Moduł sterujący wentylacji przedniego fotela;

Moduł sterujący podgrzewaniem przedniego i tylnego siedzenia.

SUNROOF20Jednostka sterująca szyberdachem (szkło)
P / WINDOW RH25Moduł szyby pasażera;

Moduł tylnej szyby po prawej stronie klamki.

POWER OUTLET 220Tylne gniazdo zasilania
WASHER15Przełącznik wielofunkcyjny
MDPS10Moduł MDPS (wspomaganie kierownicy napędzane silnikiem)

(R-MDPS (wspomaganie kierownicy napędzane silnikiem))

P / SEAT (DRV)30Moduł sterujący zintegrowanego systemu pamięci kierowcy;

Moduł siedzenia kierowcy.

P / SEAT (PASS)30Moduł siedzenia pasażera
P/WINDOW LH25Moduł szyby kierowcy;

Loduł tylnej szyby.

MODULE 610IBU;

Niski konwerter DC-DC (audio / wzmacniacz);

Elektroniczna dźwignia zmiany biegów automatycznej skrzyni biegów

(SBW (przełączanie przewodowe));

Blok przyłączeniowy w komorze silnika

(RLY. 4 – przekaźnik gniazda zasilania)

A / CON10Moduł sterujący klimatyzatora;

Przełącznik klimatyzacji;

Blok przyłączeniowy w komorze silnika (przekaźnik dmuchawy).

MODULE 410Jednostka sterująca AFS;

Moduł automatycznego poziomowania świateł przednich.

Panel bezpieczników w komorze silnika

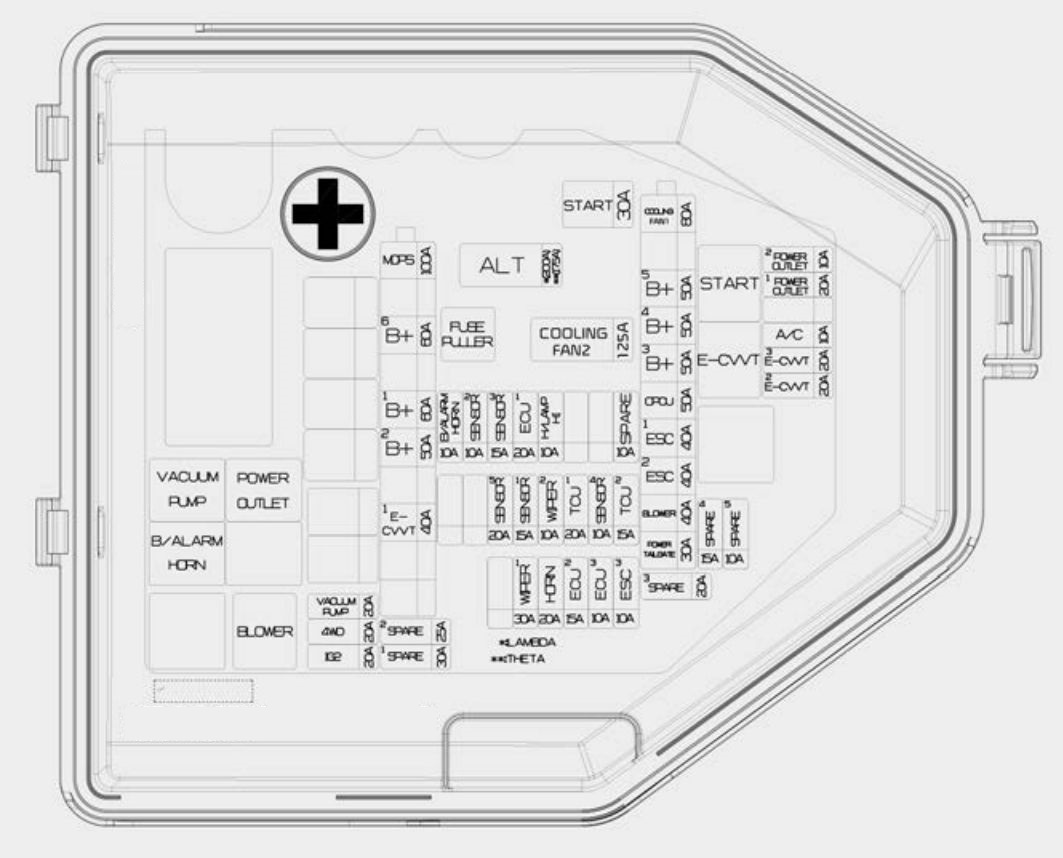

KIA Stinger – schemat skrzynki bezpieczników – komora silnika
Nazwa bezpiecznikaAmpery [A]Opis
ALT175Alternator;

Bezpiecznik wielofunkcyjny – COOLING FAN 1 / B+5 / B+4 /

B+3 / OPCU / ESC1 / ESC2 /

BLOWER / POWER TAIL GATE.

200
COOLING FAN 2125[BLDC (bezszczotkowy silnik prądu stałego)]

Sterownik wentylatora chłodzącego

START30Przekaźnik uruchamiania
COOLING FAN 180[BLDC (bezszczotkowy silnik prądu stałego)]

Sterownik wentylatora chłodzącego

B + 550Blok złączy tablicy rozdzielczej

(bezpiecznik – STOP LAMP /

prąd upływowy Bezpiecznik urządzenia autocut / INTERIOR LAMP)

B + 450Blok złączy tablicy rozdzielczej

(bezpiecznik -DOOR LOCK / POWER HANDLE / SUNROOF /

P/SEAT (DRV) / P/SEAT (PASS))

B + 350Blok złączy tablicy rozdzielczej

(bezpiecznik – S/HEATER DRV/PASS / TAIL GATE / MODULE9 /

P/WINDOW RH / P/WINDOW LH)

OPCU50Elektryczny falownik pompy olejowej
ESC 140Moduł sterujący ESC (elektroniczna kontrola stabilności)
ESC 240Moduł sterujący ESC (elektroniczna kontrola stabilności);

Uniwersalne złącze kontrolne.

BLOWER40Przekaźnik dmuchawy
POWER TAIL GATE30Moduł Power Tail Gate
MDPS100Zespół MDPS (wspomaganie kierownicy napędzane silnikiem)
B + 660Przekaźnik sterowania silnikiem;

Bezpiecznik – HORN / WIPER1 / H/LAMP H / B/ALARM HORN)

B + 160Blok połączeniowy tablicy rozdzielczej

(bezpiecznik – IBU1 / IBU2)

B + 250Blok połączeniowy tablicy rozdzielczej

(bezpiecznik – E-SHIFTER1 / MODULE1)

E-CVVT 140[Silnik THETA II 2.0L T-GDI] Przekaźnik E-CVVT
VACUUM PUMP20Przekaźnik pompy próżniowej
AWD20AWD (napęd na wszystkie koła) ECM

(elektroniczny moduł sterujący)

IG 220Przekaźnik IG2
POWER OUTLET 210Przednia / tylna ładowarka USB;

Przednie gniazdo zasilania # 2.

POWER OUTLET 120Przednie gniazdo zasilania # 1
A / C10Moduł sterujący klimatyzatora
E-CVVT 320[Silnik THETA II 2.0L T-GDI] ECM (moduł sterujący silnika)
E-CVVT 220[Silnik THETA II 2.0L T-GDI] ECM (moduł sterujący silnika)
ESC 310Moduł sterujący ESC (elektroniczna kontrola stabilności);

Uniwersalne złącze kontrolne.

ECU 310ECM (moduł sterujący silnika)
ECU 215ECM (moduł sterujący silnika)
HORN20Przekaźnik klaksonowy
WIPER 130Przekaźnik mocy wycieraczek
TCU 215TCM (moduł sterujący skrzyni biegów)
SENSOR 410Wyłącznik próżniowy hamulca;

Przekaźnik pompy próżniowej;

Elektryczny falownik pompy olejowej.

TCU 120TCM (moduł sterujący skrzyni biegów)
WIPER 210IBU (zintegrowana jednostka sterująca nadwozia);

ECM (elektroniczny moduł sterujący).

SENSOR 115Tylny blok złączy pomocniczych (przekaźnik pompy paliwa)
SENSOR 520[Silnik THETA II 2.0L T-GDI] Cewka zapłonowa # 1 / # 2 / # 3 / # 4;

[Silnik Lambda II 3.3L T-GDI] Cewka zapłonowa # 1 / # 2 / # 3 / # 4 / # 5 / # 6.

H / LAMP HI10Przekaźnik reflektora (wysokiego)
ECU 120ECM (moduł sterujący silnika)
SENSOR 315[Silnik THETA II 2,0 l T-GDI] Czujnik tlenu (góra);

[Silnik Lambda II 3,3 l T-GDI] Czujnik tlenu # 2 / # 4.

SENSOR 210[Silnik THETA II 2.0L T-GDI]

Elektroniczny termostat;

Zawór kontroli oleju;

Elektromagnetyczny zawór odpowietrzający;

Sterujący zawór elektromagnetyczny RCV (sterowanie zaworem recyrkulacji);

Zawór zamykający kanister

[Silnik Lambda II 3.3L T-GDI]

Elektroniczny termostat;

Zawór elektromagnetyczny ciśnienia oleju;

Zawór kontroli oleju # 1 / # 2 / # 3 / # 4 (wlot / wylot);

RCV (sterowanie zaworem recyrkulacji) elektromagnetyczny zawór sterujący;

Kontrola przedmuchu;

Zawór elektromagnetyczny;

Zawór zamykający kanister.

B/ALARM HORN10Przekaźnik klaksonu alarmu włamaniowego

Przekaźnik

Nazwa przekaźnikaRodzaj
Przekaźnik pompy próżniowejISO HC MICRO
B / Przekaźnik klaksonuISO MICRO
Przekaźnik wyjściowy zasilaniaISO HC MICRO
Przekaźnik dmuchawyISO HC MICRO
Uruchom przekaźnikISO HC MICRO
Przekaźnik E-CVVT (G4KL)ISO MICRO

Tylny panel skrzynki bezpieczników

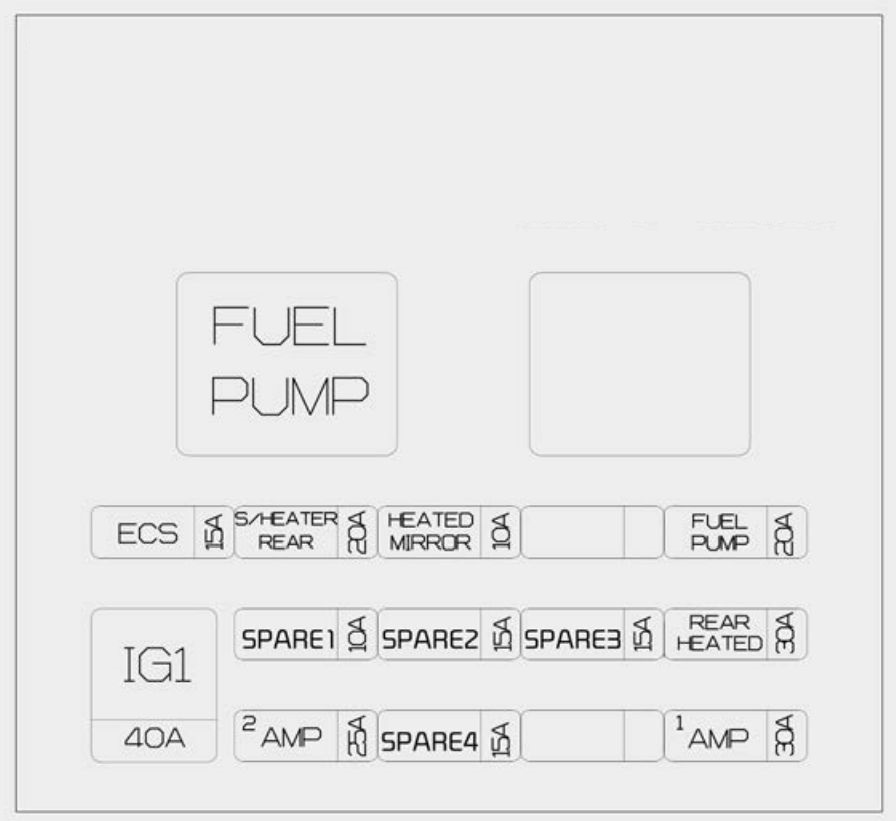

KIA Stinger – schemat skrzynki bezpieczników – komora tylna
Nazwa bezpiecznikaAmpery [A]Opis
ECS15Jednostka ECS (Electronic Control Suspension)
S/HEATER
REAR
20Moduł sterujący podgrzewaniem tylnych siedzeń
HEATED
MIRROR
10Przełącznik klimatyzacji;

Lusterko zewnętrzne kierowcy i pasażera (zasilanie).

FUEL PUMP20Przekaźnik pompy paliwa
SPARE110
SPARE215
SPARE315
REAR HEATED30Tylny podgrzewany przekaźnik
AMP 225AMP (wzmacniacz) (MOBIS / PREMIUM)
SPARE415
AMP 130Niski przetwornik DC-DC (wzmacniacz)
IG 140Przekaźnik IG1 / ACC

Osłona zacisków akumulatora

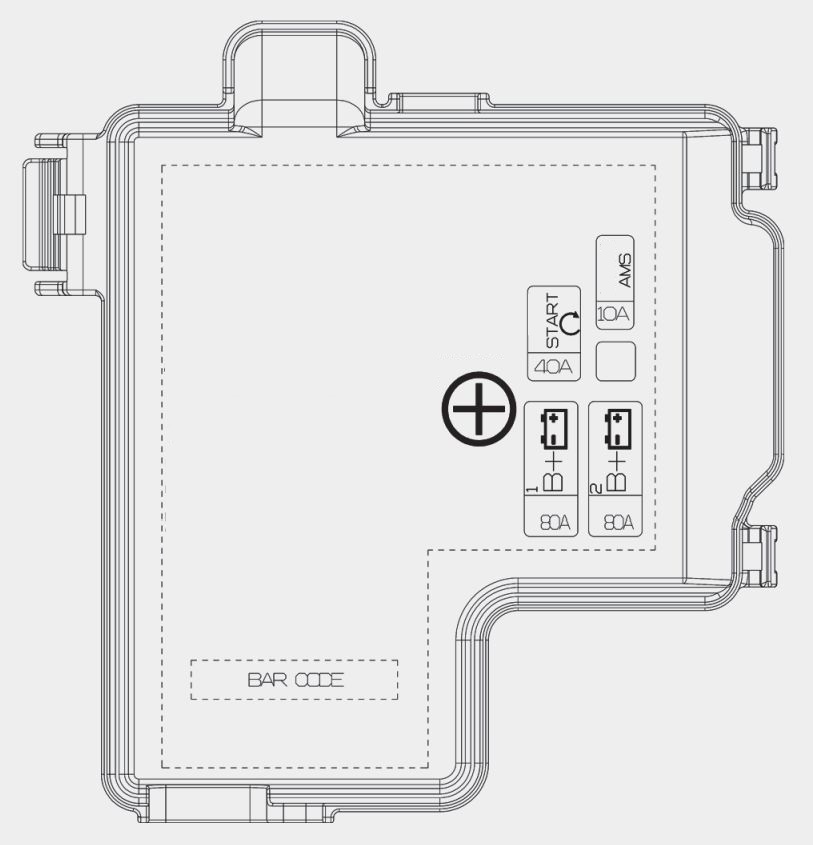

KIA Stinger – schemat skrzynki bezpieczników – osłona zacisków akumulatora
Nazwa bezpiecznikaAmpery [A]Opis
B + 180Tylny blok złączy pomocniczych (bezpiecznik – FUEL PUMP / REAR HEATED/ AMP1)
B + 280Tylny blok złączy pomocniczych (bezpiecznik – ECS / S/HEATER REAR / IG1)
START40Blok przyłączeniowy w maszynowni (przekaźnik wyjścia zasilania), bezpiecznik -START / ECU2 / TCU1)
AMS10Czujnik akumulatora
