KIA Sportage 3 (SL) (2010-2015) – skrzynka bezpieczników

04/11/2021

Spis treści

KIA Sportage 3 (SL) (2010-2015) – schemat skrzynki bezpieczników

Rok produkcji: 2010, 2011, 2012, 2013, 2014, 2015.

Bezpiecznik zapalniczki (gniazdo zasilania) w KIA Sportage 3 (SL) (2010-2015) to bezpiecznik F33 w skrzynce bezpiecznikowej w przedziale pasażerskim.

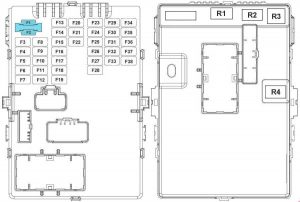

Skrzynka bezpieczników w przedziale pasażerskim

KIA Sportage3 (SL) – schemat bezpieczników – przedział pasażerski
KIA Sportage3 (SL) – schemat bezpieczników – przedział pasażerski
Nr
Amp [A] Bezpiecznik
Opis
F1 20 AUDIO Audio.

Jednostka główna A / V i nawigacji,

F13 10A (lampa wewnętrzna)

F2 7.5 RF ANT Odbiornik RF
F3 20 SAFETY PAVDW Moduł okna elektrycznego bezpieczeństwa kierowcy
F4 20 P / SEAT (DRV) Przełącznik ręcznego siedzenia kierowcy
F5 10 MODULE 1 Przełącznik CCS kierowcy;

Złącze łącza danych;

Brzęczyk wspomagania parkowania z tyłu;

Przełącznik zasilania lusterka zewnętrznego.

F6 15 SUNROOF Silnik szyberdachu
F7 25 AMP AMP
F8 7.5 ATM K / LOCK Dźwignia zmiany biegów ATM;

Elektromagnes kluczykowy.

F9 10 CORNERING LAMP
F10 15 SEAT VENT Podgrzewacz poduszki CCS kierowcy / pasażera
Fll 25 PAVDW RH Główny włącznik szyby;

Tylny włącznik szyby prawej;

Włącznik szyby pasażera (LHD).

F12 25 PAVDW LH Główny wyłącznik szyby;

Tylny włącznik szyby lewej;

Włącznik szyby pasażera (RHD).

F13 10 ROOM LP Moduł sterujący klimatyzacji, z

Zegar cyfrowy, z

Zestaw wskaźników modułu sterującego IPS (IND.),

Oświetlenie bagażnika;

Kluczyk zapłonu ILL.;

Przełącznik ostrzegawczy drzwi;

Lampka oświetlenia wnętrza kierowcy i pasażera;

Konsola górna (przełącznik lampki mapy);

BCM.

F14 10 PDMB Moduł inteligentnego sterowania kluczem;

Uchwyt FOB;

Przełącznik przycisku Start / Stop.

F15 15 DR LOCK Przekaźnik blokady i odblokowania drzwi;

Przekaźnik tylnej klapy.

F 16 15 HAZARD BCM
F17 10 FOG LP RR Skrzynka przekaźników ICM

(przekaźnik tylnych świateł przeciwmgielnych)

F18 15 STRHTD
F19 25 PDM Moduł Smart Key Control
F20 10 START Przekaźnik alarmu włamaniowego;

Moduł inteligentnego sterowania kluczami;

Skrzynka bezpieczników i przekaźników E / R (R4);

Przełącznik zakresu skrzyni biegów.

F21 10 MODULE 2 Wyłącznik świateł stopu (GSL);

Wskaźnik dźwigni zmiany biegów ATM;

Moduł sterujący IPS (wejście ON / START);

4WD ECM;

Wyłącznik urządzenia poziomującego reflektory;

Siłownik urządzenia poziomującego reflektory – lewy i prawy;

Moduł sterujący urządzenia automatycznego poziomowania reflektorów.

F22 20 UH BOX Skrzynka bezpieczników i przekaźników E / R

(BEZPIECZNIK – F22, F23, F24, F25)

F23 10 A / BAG IND Zestaw wskaźników (IND.)
F24 10 SMART KEY 2 Moduł Smart Key Control
F25 25 WIPER FRT Silnik wycieraczki przedniej;

Przełącznik wielofunkcyjny (wycieraczka);

Skrzynka bezpieczników i przekaźników E / R

(R12 – przekaźnik przedniej wycieraczki (LO)).

F26 20 POWER OUTLET 1 Przednie gniazdo zasilania – prawe
F27 10 SMART KEY 1 Moduł Smart Key Control;

BCM.

F28 10 MODULE 5 Zegar cyfrowy;

Audio;

Wzmacniacz;

Jednostka główna A / V i nawigacji;

Przełącznik zasilania lusterka zewnętrznego.

F29 10 CLUSTER Zestaw wskaźników (IND.);

Alternator;

Lampka kontrolna;

BCM;

Zegar cyfrowy;

Moduł sterujący klimatyzacji;

Przełącznik ogrzewania siedzenia kierowcy i pasażera;

Moduł sterujący CCS kierowcy;

Jednostka główna A / V i nawigacji,

F30 10 IG2 Inteligentny moduł sterujący;

BCM;

Moduł sterujący IPS.

F31 15 WIPER RR Skrzynka przekaźników ICM (przekaźnik tylnej wycieraczki);

Silnik tylnej wycieraczki;

Przełącznik wielofunkcyjny (wycieraczka).

F32 10 MODULE 4 Moduł sterujący klimatyzacji;

Jonizator klastra;

Silnik szyberdachu;

Lusterko elektrochromowe;

Skrzynka na olej napędowy (RLY.2,3 – przekaźnik nagrzewnicy PTC nr 2, nr 3);

Skrzynka bezpieczników i przekaźników E / R (R1 – przekaźnik dmuchawy).

F33 20 POWER OUTLET 2 Przednie gniazdo zasilania i zapalniczka (lewa);

Tylne gniazdo zasilania.

F34 15 AIR BAG Moduł sterujący SRS
F35 15 S / HEATER FRT Przełącznik ogrzewania fotela kierowcy i pasażera
F36 15 S / HEATER RR Przełącznik ogrzewania tylnych siedzeń
F37 7.5 A / CON Moduł sterowania klimatyzacją (Auto)
F38 7.5 HTD MIRR Lusterko zewnętrzne zasilania kierowcy i pasażera;

Moduł sterujący klimatyzacji.

Przekaźnik
R1 Przekaźnik tylnej klapy
R2 Przekaźnik alarmu włamaniowego
R3 Przekaźnik blokady / odblokowania drzwi
R4 Przekaźnik podnośnika szyb

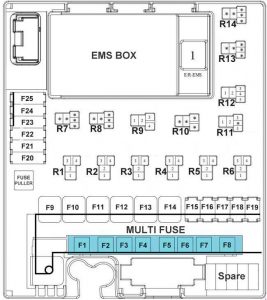

Skrzynka bezpiecznikowa komory silnika

KIA Sportage3 (SL) – schemat bezpieczników – komora silnika
KIA Sportage3 (SL) – schemat bezpieczników – komora silnika
Nr
Amp [A] Bezpiecznik
Opis
F1 80 MDPS Jednostka MDPS
F2 60 B + 1 Skrzynka połączeniowa l / P (bezpiecznik-F15 / F16 / F17 / F19)

Moduł sterujący IPS-IPS 4 / IPS 5 / IPS 6 / IPS 7)

F3 40 ABS 2 Moduł sterujący ESP;

Moduł sterujący ABS;

Uniwersalne złącze kontrolne.

F4 40 EMS Skrzynka EMS (bezpiecznik – F1 / F2 / F3 / F6)
F5 40 ABS 1 Moduł sterujący ESP;

Moduł sterujący ABS.

F6 40 BLOWER R1 (przekaźnik dmuchawy)
F7 60 B + 3 Puszka połączeniowa l / P

(bezpiecznik – F3 / F4 / F8 / F9 / F10 / F13 / F14,

Złącze zasilania – F1 / F2)

F8 60 B + 2 Skrzynka połączeniowa l / P

(przekaźnik szyby zasilania, bezpiecznik – F5 / F6 / F7,

moduł sterujący IPS – IPS 0 / IPS 1 / IPS 2 / IPS 3 / IPS 8)

F9 40 COOUNG FAN R3 (przekaźnik wentylatora chłodzącego (niski)),

RLY 9 (przekaźnik wentylatora chłodzącego (wysoki))

F10 40 COOUNG FAN RLY 6 (tylny przekaźnik odmgławiacza)
F12 30 IG1 Bez inteligentnego kluczyka:

Wyłącznik zapłonu;

Ze inteligentnym kluczykiem:

skrzynka przekaźników PDM (przekaźnik IGN1).

F13 40 IG2 RLY 4 (przekaźnik rozruchu);

Bez inteligentnego kluczyka: w

Wyłącznik zapłonu;

Z inteligentnym kluczykiem:

Skrzynka przekaźników PDM (przekaźnik IGN2).

F14 20 SUB F / PUMP F4NA: RLY 11 (przekaźnik dodatkowej pompy paliwa)
F15 15 HORN RLY 2 (przekaźnik klaksonu),

RLY 5 (przekaźnik alarmu antywłamaniowego)

F 16 15 DEICER Nieużywany
F17 10 STOP LAMP Wyłącznik światła stopu;

Moduł inteligentnego sterowania kluczem;

Moduł elektroniczny sygnału stopu.

F18 20 4WD 4WD ECM
F19 10 AMS Nieużywany
F21 10 B/UP LAMP Przełącznik światła cofania;

Tylna lampa zespolona (wyjęta);

Lusterko elektrochromowe;

Jednostka audio;

AN i jednostka nawigacyjna.

F22 10 MDPS2 Jednostka MDPS
F23 7.5 ECU 2 PCM / ECM, G4KE:

Sprężyna zegarowa (zdalne sterowanie);

Czujnik masowego przepływu powietrza.

F24 7.5 ABS Moduł sterujący ESP;

Moduł sterujący ABS;

Przełącznik wielofunkcyjny;

Czujnik kąta skrętu;

Uniwersalne złącze kontrolne;

Skrzynka na olej napędowy

(R4 – przekaźnik podgrzewacza filtra paliwa);

Moduł przekaźnika żarzenia;

Czujnik ostrzegawczy filtra paliwa.

F25 15 TCU2 Przełącznik zakresu mostu pędnego
Przekaźnik
R1 Przekaźnik dmuchawy
R2 Przekaźnik klaksonowy
R3 Przekaźnik wentylatora chłodzącego (niski)
R4 Uruchom przekaźnik
R5 Przekaźnik klaksonu alarmu włamaniowego
R6 Tylny przekaźnik odmgławiacza
R7
R8
R9 Przekaźnik wentylatora chłodzącego (wysoki)
R10 Przekaźnik odmrażania przedniej wycieraczki
R11 Przekaźnik ATM P / N
R12 Przekaźnik wycieraczek (niski)
R13 Przekaźnik wycieraczek (czujnika deszczu)
R14

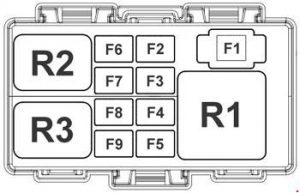

Skrzynka EMS (skrzynka bezpiecznikowa komory silnika)

KIA Sportage3 (SL) – schemat skrzynki bezpieczników – komora silnika – EMS BOX
Nr
Amp [A]
Bezpiecznik
Opis
F1 30 ECU R1 (przekaźnik sterowania silnikiem)
F2 15 TCU 1 D4HA, G4FD:

TCM;

G4KD, D4FD, G4KE:

PCM;

G4NA, F4NA:

PCM (A / T);

ECM (M / T).

F3 10 A / CON R3 (przekaźnik klimatyzacji)
F4 10 SENSOR 1 G4KD, G4KE, F4NA:

Immobilizer;

Moduł czujnika położenia wału korbowego;

Wałka rozrządu Czujnik # 1/2;

Zawór regulacyjny oleju 1/2;

Sterowania zaworu oczyszczania kanistra;

Zmienny kolektor dolotowy;

D4HA:

EGR Chłodzenie Bypass zaworu elektromagnetycznego;

Diesel Box ( RLY.1 – Przekaźnik nagrzewnicy PTC nr 1);

Elektryczny siłownik VGT;

Skrzynka bezpieczników i przekaźników E / R;

(RLY. 3 – przekaźnik wentylatora chłodzącego (niski);

RLY.9 – przekaźnik wentylatora chłodzącego (wysoki));

Czujnik poziomu oleju;

G4NA:

Moduł immobilizera;

Czujnik położenia wałka rozrządu nr 1/2;

Wtryskiwacz nr 1/2/3/4;

D4FD, G4FD:

Moduł immobilizera;

Zawór kontroli oleju nr 1/2;

Zawór elektromagnetyczny kontroli oczyszczania kanistra;

Zawór kolektora zmiennego dolotu.

F5 20 ECU 1 G4KD, G4KE, F4NA, G4NA, D4FD, G4FD:

cewka  zapłonowa #1/2/3/4;

Skraplacz;

D4HA:

ECM.

F6 15 FUEL PUMP R2 (przekaźnik pompy paliwa)
F7 15 SENSOR 4 G4KD, G4KE, G4NA:

R2 (przekaźnik pompy paliwa);

Czujnik tlenu góra / dół;

Skrzynka bezpieczników i przekaźników E / R

(R3 – przekaźnik wentylatora chłodzącego (niski);

R9 – przekaźnik wentylatora chłodzącego (wysoki));

D4HA:

Moduł immobilizera;

Zawór regulatora ciśnienia szyny;

Zawór regulatora ciśnienia paliwa;

RLY. 2 (przekaźnik pompy paliwa);

F4NA:

RLY. 2 (przekaźnik pompy paliwa);

Czujnik tlenu w górę / w dół;

ECM (M / T);

Skrzynka bezpieczników i przekaźników E / R

(RLY. 3 – przekaźnik wentylatora chłodzącego (niski);

RLY.9 – przekaźnik wentylatora chłodzącego (wysoki),;

RLY.11 – przekaźnik dodatkowej pompy paliwa);

Zawór elektromagnetyczny rozruchu na zimno;

D4FD, G4FD:

RLY. 2 (przekaźnik pompy paliwa);

PCM, góra / dół czujnika tlenu;

Skrzynka bezpieczników i przekaźników E / R

(RLY. 3 – przekaźnik wentylatora chłodzącego (niski);

RLY. 9 – przekaźnik wentylatora chłodzącego (wysoki)).

F8 10 SENSOR 3 G4KD, G4KE,  F4NA::

R3 (przekaźnik klimatyzacji);

Wtryskiwacz nr 1/2/3/4;

D4HA:

RLY. 3 (przekaźnik klimatyzacji);

Czujnik położenia wału korbowego;

Sonda lambda;

G4NA:

RLY. 3 (przekaźnik klimatyzacji);

Zawór kontroli oleju nr 1/2;

Zawór elektromagnetyczny sterowania opróżnieniem kanistra;

Zawór kolektora dolotowego o zmiennej prędkości.

F9 10 SENSOR 2 G4FD, G4KD ,  D4FD, G4KE, G4NA, F4NA : –

D4HA:

Wyłącznik świateł  stop.

Przekaźnik
R1 Przekaźnik sterowania silnikiem
R2 Przekaźnik pompy paliwa
R3 Przekaźnik klimatyzacji

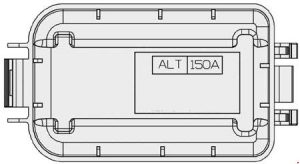

Główny bezpiecznik

KIA Sportage3 (SL) – schemat bezpieczników – skrzynka główna

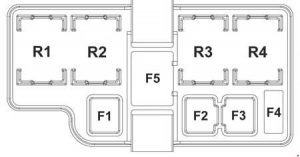

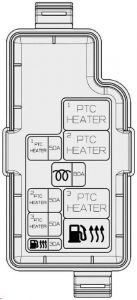

Panel bezpieczników w komorze silnika (tylko silnik Diesla)

KIA Sportage3 (SL) – schemat skrzynki bezpieczników – komora silnika (diesel)
KIA Sportage3 (SL) – schemat skrzynki bezpieczników – komora silnika (diesel)
Nr
Amp [A] Opis
F1 50 Przekaźnik grzałki PTC nr 1
F2 50 Przekaźnik grzałki PTC nr 2
F3 50 Przekaźnik grzałki PTC nr 3
F4 30 Przekaźnik podgrzewacza filtra paliwa
F5 80 Moduł przekaźnika żarzenia
Przekaźnik
R1 Przekaźnik grzałki PTC nr 1
R2 Przekaźnik grzałki PTC nr 2
R3 Przekaźnik grzałki PTC nr 3
R4 Przekaźnik podgrzewacza filtra paliwa
