KIA Sportage (2014-2016) – skrzynka bezpieczników

KIA Sportage (2014-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2014, 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) w Kii Sportage (2014-2016) to bezpiecznik POWER OUTLET 2 w skrzynce bezpiecznikowej.

Tablica przyrządów

KIA Sportage – schemat bezpieczników – tablica rozdzielcza
Nazwa(ang.) Amp [A] Opis
POWER

CONNECTOR

20 Audio
7,5 Odbiornik RF
A/BAG 15 Moduł sterujący SRS;

Czujnik wykrywania pasażerów;

Lampka ostrzegawcza;

Lampa SBR.

S/HEATER

FRT

15 Przełącznik podgrzewania

siedzenia kierowcy/pasażera

S/HEATER

RR

15 Podgrzewacz tylnego siedzenia LH/RH
A/CON 7,5 Moduł sterujący klimatyzacji (automatyczny)
HTD

MIRR

7,5 Moduł sterujący klimatyzacji;

Zasilanie lusterka zewnętrznego

kierowcy /pasażera

CLUSTER 10 Przełącznik podgrzewania siedzenia

kierowcy/pasażera;

Moduł sterujący CCS kierowcy;

Zestaw wskaźników;

Moduł monitorowania ciśnienia w oponach;

Audio;

Alternator;

BCM,

Moduł sterujący klimatyzacji;

Lampka kontrolna i lampa SBR

IG2 A 10 BCM;

Moduł sterujący Smart Key;

Moduł sterujący IPS (IG2).

WIPPER

RR

15 Silnik wycieraczki tylnej szyby;

Włącznik wielofunkcyjny (wycieraczka);

Moduł przekaźnika ICM

(przekaźnik wycieraczki tylnej).

IG2 B 10 Jonizator klastrów;

Moduł sterujący klimatyzacji;

Czujnik deszczu;

Silnik szyberdachu;

Elektrochromowe lusterko;

Skrzynka bezpieczników i przekaźników E/R

(przekaźnik dmuchawy).

POWER

OUTLET 2

20 Tylne gniazdo zasilania;

Przednie gniazdo zasilania LH;

Przednia zapalniczka.

A / BAG IND 10 Zestaw wskaźników poduszek bez.
SMART

KEY 2

10 Moduł Smart Key Control
WIPER

FRT

25 Silnik wycieraczek przednich;

Włącznik wielofunkcyjny (wycieraczka);

Skrzynka bezpieczników i przekaźników E/R

(przekaźnik wycieraczek przednich (niski),

przekaźnik wycieraczek (czujnik deszczu)).

POWER

OUTLET 1

15 Przednie gniazdo zasilania RH
SMART

KEY 1

10 BCM;

Moduł sterujący Smart Key.

ACC 10 Audio, wzmacniacz;

Moduł sterujący szyberdachu;

Włącznik zewnętrznego lusterka zewnętrznego.

START 10 Przekaźnik alarmu antywłamaniowego

(z alarmem antywłamaniowym);

Skrzynka bezpieczników i przekaźników E/R

(przekaźnik startowy:

bez alarmu przeciwwłamaniowego i

klucza inteligentnego),

Moduł sterujący klucza inteligentnego

(bez alarmu przeciwwłamaniowego i

klucza inteligentnego).

MODULE

IG1

10 Moduł sterujący EPS;

Dźwignia zmiany biegów ATM ILL.;

4WD ECM;

Włącznik świateł stopu;

Moduł sterujący IPS (IG1).

UH_BOX 20 Skrzynka bezpieczników i przekaźników E/R

(ECU 2 7,5 A, ABS 7,5 A, TCU 2 7,5 A)

ROOM LP 10 BCM;

Lampa mapy;

Lampa pokojowa;

Lampka toaletowa kierowcy/pasażera;

Lusterko elektrochromowe;

Lampa bagażowa;

kluczyk zapłonowy ILL. ;

Przełącznik ostrzegawczy drzwi;

Moduł monitorowania ciśnienia w oponach;

Zestaw wskaźników (MCU, IND.);

Moduł sterujący klimatyzacji;

Moduł sterujący IPS (B +).

PDM B 10 Przełącznik przycisku Start/Stop;

Uchwyt FOB;

Moduł sterujący Smart Key.

DR LOCK 15 Przekaźnik blokady drzwi;

Przekaźnik odblokowania drzwi;

Przekaźnik tylnej klapy;

Moduł przekaźnika ICM

(przekaźnik odblokowujący dwa obroty).

HAZARD 15 BCM
FOG LP RR 10
PDM A 25 Moduł Smart Key Control
ATM

K/LOCK

7,5 Dźwignia zmiany biegów ATM;

Elektromagnes klucza.

CORNERING

LAMP

10
SEAT VENT 15 Podgrzewacz siedzenia kierowcy CCS
P/WDW RH 25 Przełącznik główny podnośnika szyby;

Przełącznik podnośnika szyby pasażera;

Przełącznik podnośnika szyby tylnej prawy.

P/WDW LH 25 Przełącznik podnośnika szyby tylnej LH;

Główny przełącznik podnośnika szyb.

SAFETY

POWER

WINDOW

20 Moduł sterowanego elektrycznie

okna bezpieczeństwa kierowcy

P / SEAT

(DRV)

20 Przełącznik ręczny siedzenia kierowcy
MODULE B+ 10 Złącze wielofunkcyjne kontroli;

Złącze łącza danych;

Przełącznik CCS kierowcy;

Brzęczyk asystenta parkowania z tyłu.

SUNROOF 15 Silnik szyberdachu;

Moduł sterujący szyberdachu

AMP 25 Wzmacniacz
HTD_STRG 15 Ogrzewana kierownica

Panel bezpieczników komory silnika

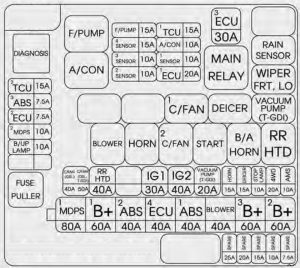

KIA Sportage – schemat skrzynki bezpieczników – komora silnika

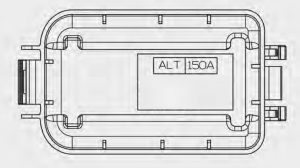

KIA Sportage – schemat skrzynki bezpieczników – komora silnika
Nazwa (ang.) Amp [A] Opis
MULTI FUSE MDPS 80 Moduł sterujący EPS
B + 1 60 Skrzynka przyłączeniowa I/P

(PDM A 25A, DR LOCK 15A,

HAZARD 15A, IPS 4 ~ 7)

ABS 2 40 Moduł ESC
EMS 40 EMS Box

(TCU 1 15A, ECU 30A,

A/CON 10A, F/PUMP 15A).

ABS 1 40 Moduł ESC
BLOWER 40 Przekaźnik dmuchawy
B + 3 60 Skrzynka przyłączeniowa I/P

(P/SEAT (DRV) 20A, PDM B 10A,

ATM K/LOCK 7,5A, SEAT VENT 15A);

Złącze zasilania

(AUDIO 20A, RF_ANT 7,5A), POKÓJ LP 10A)

B + 2 60 Skrzynka przyłączeniowa I/P

(przekaźnik podnośnika szyby,

SUNROOF 15A, AMP 25A,

MODUŁ B + 10A, IPS 0 ~ 3, IPS 8 ~ 10)

FUSE C/FAN

(silnik MPI)

40 Przekaźnik wentylatora chłodzącego (wysoki);

Przekaźnik wentylatora chłodzącego (niski).

C/FAN

(silnik T-GDI)

50 Przekaźnik wentylatora chłodzącego (wysoki);

Przekaźnik wentylatora chłodzącego (niski)

RR HTD 40 Przekaźnik tylnego odmgławiacza
IG 1 30 Skrzynka przekaźnikowa PDM

(przekaźnik IGN1 / ACC: z kluczykiem inteligentnym);

Stacyjka (bez kluczyka inteligentnego)

IG 2 40 Skrzynka przekaźnikowa PDM

(przekaźnik IGN2: z kluczykiem inteligentnym);

Stacyjka (bez kluczyka inteligentnego).

HORN 15 Przekaźnik klaksonu
DEICER 15 Przekaźnik odszraniacza przedniej wycieraczki
STOP LP 10 Przełącznik lampy stop;

Moduł sterujący inteligentnego klucza;

Moduł przekaźnika ICM (przekaźnik DBC).

4WD 20 4WD ECM
AMS 10 Czujnik akumulatora
TCU 2 (silnik MPI) 7,5 Przełącznik zakresu skrzyni biegów
TCU 2 (silnik T-GDI) 7,5 Przełącznik zakresu skrzyni biegów;

Przełącznik próżniowy;

Przekaźnik pompy próżniowej.

ABS 7,5 Moduł ESC;

Moduł przekaźnika ICM (przekaźnik DBC);

Przełącznik wielofunkcyjny.

ECU 2 7,5 Przekaźnik P / N ATM, PCM;

Przełącznik wielofunkcyjny

(zdalne sterowanie).

V_PUMP (silnik T-GDI) 20 Przekaźnik pompy próżniowej

Główny panel bezpieczników komory silnika (EMS Box)

Nazwa (ang.) Amp[A] Opis
F / PUMP 15 Przekaźnik pompy paliwa
SENSOR 4 15 Przekaźnik pompy paliwa;

PCM;

Sonda lambda (góra)/(dół);

Skrzynka bezpieczników i przekaźników E/R

(przekaźnik wentylatora chłodzącego ).

SENSOR 3 10 Przekaźnik A/CON;

Wtryskiwacz # 1 ~ # 4.

SENSOR 2 10
TCU 1 15 PCM
A / CON 10 Przekaźnik A / CON
SENSOR 1 (silnik MPI) 10 Moduł immobilizera;

Czujnik położenia wału korbowego;

Czujnik położenia wałka rozrządu # 1 / # 2;

Zawór sterujący olejem # 1 / # 2;

Elektromagnetyczny zawór

sterujący opróżniania kanistra;

Zawór elektromagnetyczny

o zmiennym wlocie;

Zawór zamykający kanister.

SENSOR 1 (silnik T-GDI) 10 Moduł immobilizera;

Czujnik położenia wału korbowego;

Czujnik położenia wałka rozrządu # 1 / # 2;

Zawór sterujący olejem # 1 / # 2;

Elektromagnetyczny zawór

sterujący opróżniania kanistra;

Zawór elektromagnetyczny

o zmiennym wlocie;

Zawór zamknięcia kanistra;

RCV.

ECU 1 20 Cewka zapłonowa # 1 ~ # 4;

Skraplacz.

ECU 30 Przekaźnik kontroli silnika
