KIA Cadenza IG (2017-2018) – skrzynka bezpieczników
KIA Cadenza (IG) (2017-2018) – schemat skrzynki bezpieczników
Rok produkcji: 2017, 2018.
Bezpiecznik zapalniczki (gniazdo zasilania) w KIA Sorento (2018) to bezpiecznik F37 w skrzynce bezpiecznikowej (blok PCB).

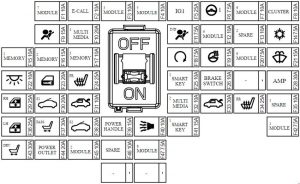

Panel bezpieczników tablicy rozdzielczej
| Nr | Amp [A] | Opis |
| F1 | 10 | Moduł drzwi kierowcy;
Moduł drzwi pasażera. |
| F2 | 10 | Moduł MTS E-Call |
| F3 | 10 | Wyłącznik świateł stopu;
BCM; rzełącznik trybu sportowego. |
| F4 | 10 | Przełącznik konsoli;
Radar wykrywania martwego pola po lewej i prawej stronie; BCM; Inteligentny tempomat; Wlew paliwa i przełącznik otwarcia bagażnika; Urządzenie ostrzegające o opuszczeniu pasa ruchu. |
| F5 | 25 | Blok złączy E / R (bezpiecznik F36, F41, F42) |
| F6 | 7.5 | Jednostka MDPS |
| F7 | 10 | Przełącznik klimatyzacji;
Moduł sterujący klimatyzacji; Lusterko elektrochromowe; Reflektor lewy / prawy; Moduł automatycznego poziomowania reflektorów; Moduł sterujący podgrzewaniem przednich siedzeń; Moduł sterujący wentylacji przedniego siedzenia; Moduł sterujący podgrzewaniem tylnych siedzeń; A / V & Jednostka główna nawigacji; Moduł E-Call MTS; Moduł IMS sterownika; Wskaźnik dźwigni zmiany biegów ATM; Uniwersalne złącze kontrolne. |
| F8 | 10 | Zestaw wskaźników;
Wyświetlacz Head-Up. |
| F9 | 15 | Moduł sterujący SRS |
| F10 | 20 | IGPM (bezpiecznik F32);
Jednostka główna audio; A / V i nawigacji. |
| F11 | 7.5 | Przełącznik klimatyzacji;
Zestaw wskaźników, |
| F12 | 10 | Inteligentny moduł sterujący kluczem;
Moduł immobilizera, |
| F13 | 10 | Zapasowy |
| F14 | 7.5 | Przełącznik klimatyzacji;
Moduł sterujący klimatyzacji; Jonizator; Blok złączy E / R (RLY.I). |
| F15 | 10 | Wyświetlacz Head-Up;
Zestaw wskaźników; Bezprzewodowa ładowarka; Zegar analogowy; BCM; Czujnik deszczu; Moduł drzwi kierowcy; Moduł bagażnika elektrycznego; Moduł drzwi pasażera; Przełącznik klimatyzacji; Moduł sterowania klimatyzacją; Wskaźnik bezpieczeństwa. |
| F 16 | 15 | Moduł drzwi kierowcy |
| F17 | 10 | Moduł drzwi pasażera |
| F18 | 7.5 | Przełącznik zakresu mostu pędnego;
ECM / PCM. |
| F19 | 15 | BCM |
| F20 | 7.5 | Jednostka widoku przestrzennego;
Moduł sterujący podgrzewaniem tylnych siedzeń; Moduł sterujący podgrzewaniem przednich siedzeń; Moduł sterujący wentylacji przednich foteli. |
| F21 | 15 | Przełącznik wielofunkcyjny |
| F22 | 10 | Lampa schowka na rękawiczki;
Lampa na stopę pasażera; Lampa na stopy kierowcy; Lampa w bagażniku; Przełącznik przedniej lampki toaletki lewej i prawej; Lampa konsoli górnej, Lampa wewnętrzna; Tylna lampa osobista lewa i prawa. |
| F23 | 20 | Przekaźnik blokady i odblokowania drzwi |
| F24 | 25 | Moduł sterujący podgrzewaniem przedniego siedzenia;
Moduł sterujący przedniego fotela wentylacyjnego. |
| F25 | 10 | Przełącznik przycisku Start / Stop |
| F26 | 10 | Wyłącznik światła stopu;
Moduł immobilizera; Moduł inteligentnego sterowania kluczem. |
| F27 | – | – |
| F28 | 30 | AMP |
| F29 | 25 | Moduł okna elektrycznego bezpieczeństwa pasażera;
Tylny włącznik szyby prawej |
| F30 | 20 | Jednostka sterująca szyberdachem (szkło) |
| F31 | 10 | Przekaźnik bagażnika;
Wlew paliwa i przełącznik otwarcia bagażnika; Blok złączy E / R (RLY.H). |
| F32 | 10 | Monitor przedni |
| F33 | 30 | Moduł bagażnika mocy |
| F34 | 25 | Moduł sterujący podgrzewaniem tylnych siedzeń |
| F35 | 10 | Zapasowy |
| F36 | 25 | Tylny przełącznik szyby lewej;
Moduł szyby bezpieczeństwa kierowcy |
| F37 | 30 | Przełącznik ręcznej regulacji fotela pasażera |
| F38 | 20 | Jednostka sterująca szyberdachem (rolka) |
| F39 | 15 | Nieużywany |
| F40 | 10 | Przekaźnik klaksonu alarmu włamaniowego |
| F41 | 15 | Moduł Smart Key Control |
| F42 | 7.5 | Złącze łącza danych;
Przełącznik świateł awaryjnych; Przełącznik konsoli. |
| F43 | 30 | Przełącznik ręczny fotela kierowcy;
Moduł IMS kierowcy. |
| F44 | 20 | Przednie gniazdo zasilania |
| F45 | 10 | Przełącznik konsoli tylnego siedzenia;
AMP; Moduł widoku przestrzennego; BCM; Moduł E-Call MTS; Moduł sterowania klimatyzacją; Zegar analogowy; Bezprzewodowa ładowarka; Przełącznik klimatyzacji; Moduł inteligentnego sterowania kluczami; Audio; Przedni monitor; AA / & Jednostka główna nawigacji; Blok złączy E / R (RLY.5). |
| F46 | 10 | Zapasowy |
| F47 | 7.5 | BCM;
Moduł inteligentnego sterowania kluczem. |
Skrzynka bezpieczników w komorze silnika
| Nr | Amp [A] | Opis |
| F1 | 80 | Jednistka MDPS |
| F2 | 60 | IGPM (bezpiecznik F28, IPS1, IPS3, IPS5, IPS8) |
| F4 | 50 | Blok złączy E / R (RLY.1) |
| F5 | 50 | IGPM (bezpiecznik F42, IPS2, IPS4, IPS6, IPS7) |
| F6 | 50 | Blok złączy E / R (RLY.12) |
| F7 | 40 | Moduł sterujący ESP |
| F9 | 40 | Nieużywany |
| F10 | 30 | Bez Smart Key: b
Blok złączy E / R (RLY.6); Wyłącznik zapłonu; Z inteligentnym kluczykiem: Blok złączy E / R (RLY.6), blok PCB, (przekaźnik IG2). |
| F12 | 80 | BLOK PCB
(bezpiecznik F39, F38, F47, F52, przekaźnik silnika) |
| F13 | 60 | IGPM
(bezpiecznik F29, F30, F31, F33, F34, F36, F37, F38, F40, F43) |
| F14 | 60 | Blok złączy E / R (RLY.2, RLY.3) |
| F 16 | 50 | IGPM (bezpiecznik F23, F24, F25, F26, F41,
Przekaźnik prądu upływowego autocut). |
| F17 | 40 | BLOK POŁĄCZEŃ E / R (RLY.5) |
| F19 | 40 | Bez inteligentnego kluczyka:
Wyłącznik zapłonu z inteligentnym kluczykiem: blok PCB, (IG1, przekaźnik ACC) |
| F20 | 30 | Moduł sterujący ESP;
Uniwersalne złącze kontrolne. |
| F22 | 30 | Blok złączy E / R (RLY.8) |
| F23 | 40 | Nieużywany |
| F24 | 15 | TCM |
| F25 | 10 | Inteligentny tempomat |
| F26 | 10 | Czujnik akumulatora |
| F27 | 20 | Blok złączy E / R (RLY.9) |
| F28 | 10 | Blok złączy E / R (RLY.7) |
| F29 | 20 | Nieużywany |
| F30 | 20 | Nieużywany |
| F31 | 10 | Moduł sterowania klimatyzacją |
| F32 | 10 | BCM |
| F33 | 10 | Przełącznik klimatyzacji;
Lusterko zewnętrzne zasilania kierowcy i pasażera. |
| Przekaźnik | ||
| RLY.01 | Przekaźnik dmuchawy | |
| RLY.02 | Przekaźnik wentylatora chłodzącego 1 | |
| RLY.03 | Przekaźnik wentylatora chłodzącego 2 | |
| RLY.04 | Przekaźnik E-Cvvt | |
| RLY.05 | Przekaźnik wyjściowy zasilania | |
| RLY.06 | Przekaźnik uruchamiania | |
| RLY.07 | Przekaźnik B.UP | |
| RLY.08 | H / LAMP Przekaźnik spryskiwacza | |
| RLY.09 | Przedni przekaźnik odmrażania | |
| RLY.11 | Przekaźnik wlewu paliwa | |
| RLY.12 | Tylny podgrzewany przekaźnik | |

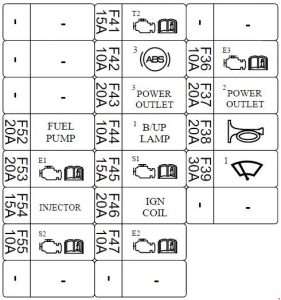

Blok PCB (skrzynka bezpieczników w komorze silnika)
| Nr | Amp [A] | Opis |
| F36 | 10 | ECM |
| F37 | 20 | Przednie gniazdo zasilania i zapalniczka |
| F38 | 20 | Blok PCB (przekaźnik klaksonu) |
| F39 | 30 | Blok PCB (przekaźnik mocy wycieraczek) |
| F41 | 15 | TCM, przełącznik zakresu mostu pędnego |
| F42 | 10 | Moduł sterujący ESP |
| F43 | 20 | Tylne gniazdo zasilania |
| F44 | 10 | Elektrochromowe lusterko;
Przedni monitor; Audio; Tylna lampa zespolona (IN) lewa i prawa; Moduł MTS E-Call. |
| F45 | 15 | Czujnik tlenu nr 1 ~ nr 4 |
| F46 | 20 | Cewka zapłonowa nr 1 ~ nr 6 |
| F47 | 10 | ECM |
| F52 | 20 | Blok PCB (przekaźnik pompy paliwa) |
| F53 | 20 | ECM |
| F54 | 15 | Nieużywany |
| F55 | 10 | Zawór elektromagnetyczny o zmiennym poborze mocy nr 1, nr 2;
Termostat elektroniczny; Zawór elektromagnetyczny kontroli przedmuchu; Zawór elektromagnetyczny ciśnienia oleju; Zawór kontroli oleju nr 1 ~ nr 4; Blok złączy E / R (RLY.2, RLY.3); Blok płytki drukowanej ( Przekaźnik pompy paliwa). |

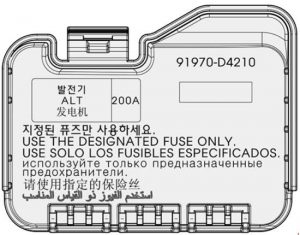

Główny bezpiecznik
