Hyundai Nexo (2018-2019) – skrzynka bezpieczników

04/13/2021

Spis treści

Hyundai Nexo (2018-2019) – schemat skrzynki bezpieczników

Rok produkcji: 2018, 2019.

Bezpiecznik zapalniczki (gniazdo zasilania) w Hyundaiu Nexo (2018-2019) to bezpiecznik 36 w skrzynce bezpiecznikowej

Tablica przyrządów

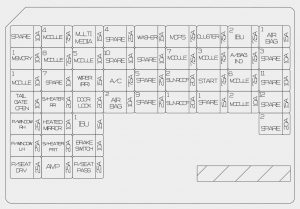

Hyundai Nexo – schemat skrzynki bezpieczników – tablica przyrządów
Nazwa bezpiecznika [ZA] Chroniony komponent
MEMORY1 10 Moduł bramki tylnej zasilania, moduł sterowania klimatyzacją, panel sterowania klimatyzacji
MODULE1 10 Skrzynka przekaźników ICM (przekaźnik składany / rozkładany do lusterka zewnętrznego), jednostka główna A / V i nawigacji (przełącznik świateł awaryjnych), przełącznik zmiany biegów (SBW), czujnik światła automatycznego i foto, lusterko zewnętrzne zasilania kierowcy / pasażera, zestaw wskaźników
TAIL GATE OPEN 10 Przekaźnik tylnej klapy
P / WINDOW RH 25 Przekaźnik szyby zasilania RH
P/WINDOW
LH
25 Przekaźnik szyby LH, moduł szyby bezpieczeństwa kierowcy
P / SEAT DRV 25 Przełącznik ręcznego siedzenia kierowcy
MODULE 4 7,5 IBU, zdalnie sterowany inteligentny system wspomagania parkowania, jednostka VESS, elektroniczny wyłącznik hamulca postojowego, jednostka wspomagająca utrzymanie pasa ruchu (linia), jednostka ostrzegająca o kolizji w martwym polu LH / RH, przełącznik padu kolizyjnego, blok przyłączeniowy pomieszczenia PE (uniwersalne złącze kontrolne)
MODULE 8 7,5 Złącze łącza danych, przełącznik pada awaryjnego, lusterko elektrochromowe
S / HEATER RR 20 Ogrzewanie tylnych siedzeń
HEATED
MIRROR
10 Lusterko zewnętrzne zasilania kierowcy / pasażera, panel sterowania klimatyzacji
S / HEATER
FRT
20 Przednia wentylacja powietrza / ogrzewanie siedzenia Moduł sterujący siedzenia
AMP 25 AMP
MULTI MEDIA 15 Jednostka główna A / V i nawigacji, panel przełączników konsoli środkowej
MODULE 5 10  Wentylacja przedniego powietrza / ogrzewanie siedzenia Moduł sterujący siedzenia, AMP, jednostka główna A / V i nawigacji, panel sterowania klimatyzacją, nagrzewnica PTC, moduł sterujący klimatyzacji, elektrochromowe lusterko, ogrzewanie tylnego siedzenia
WIPER (RR) 15 Skrzynka przekaźników ICM (przekaźnik tylnej wycieraczki), silnik tylnej wycieraczki
DOOR LOCK 20 Przekaźnik zamka drzwi, przekaźnik odblokowania drzwi, skrzynka przekaźników ICM (przekaźnik odblokowujący drzwi z dwoma obrotami)
IBU1 15 IBU
BRAKE
SWITCH
10 IBU, wyłącznik świateł stopu
P / SEAT PASS 25 Przełącznik ręcznej regulacji fotela pasażera
A / C 7,5 Moduł sterujący klimatyzacji, czujnik temperatury samochodu, panel sterowania klimatyzacji, jonizator klastra, sprężarka klimatyzacji, blok przyłączeniowy pomieszczenia PE (przekaźnik dmuchawy)
AIR BAG2 10 Moduł sterujący SRS
WASHER 15 Przełącznik wielofunkcyjny
MDPS 7,5 Jednostka MDPS
MODULE 7 7,5 Wentylacja przedniego powietrza / ogrzewanie siedzenia Moduł sterujący siedzenia, falownik AC, ogrzewanie tylnych siedzeń, moduł monitora widoku przestrzennego, tylne gniazdo zasilania
SUNROOF2 20 Jednostka szyberdachu
DSUNROOF1 20 Jednostka szyberdachu
CLUSTER 7,5 Klaster instrumentów
MODULE 3 7,5 SCU, przełącznik wyboru zmiany biegów (SBW), IDC, czujnik VPD, przełącznik światła stopu, HMU, moduł sterujący BMS
START 7,5 FCU, IBU
IBU2 7,5 IBU
A / BAG IND 7,5 Zestaw wskaźników, panel sterowania klimatyzacji
MODULE 6 7,5 IBU
MODULE 2 10 Moduł sterujący BMS, ładowarka bezprzewodowa, ładowarka USB LH / RH, jednostka główna A / V i nawigacji, panel przełączników konsoli środkowej, wzmacniacz, jednostka monitora widoku otoczenia, przełącznik zasilania lusterka zewnętrznego, IBU
AIR BAG1 15 Moduł sterujący SRS, czujnik wykrywania obecności pasażera
Zobacz również:  Hyundai Tucson 3 (TL) (2015-2021) – skrzynka bezpieczników

Panel bezpieczników przedziału modułu zasilania ogniwa paliwowego

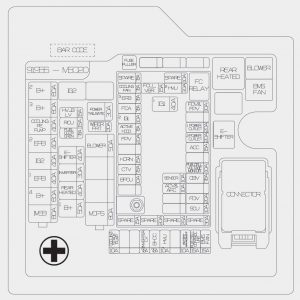

Hyundai Nexo – schemat skrzynki bezpieczników – komora silnika
Rodzaj Nazwa bezpiecznika [ZA] Obwód chroniony
MULTI FUSE-1 B + 2 60 Blok połączeniowy ICU (moduł sterujący IPS, IPS1)
B + 3 60 Blok połączeniowy ICU (moduł sterujący IPS)
COOLING
PE PUMP
40 Pompa chłodziwa w pomieszczeniu PE (CPP)
EPB2 40 Elektroniczny moduł sterujący hamulca
IG2 40 Blok przyłączeniowy pomieszczenia PE (przekaźnik IG2)
EPB1 40 Elektroniczny moduł sterujący hamulca, blok przyłączeniowy pomieszczenia PE (uniwersalne złącze kontrolne)
B + 4 60 Blok połączeniowy ICU (bezpiecznik – SUNROOF1, SUNROOF2, AMP, P / SEAT DRV, P / SEAT PASS, S / HEATER FRT, P / WINDOW LH, P / WINDOW RH, TAIL GATE OPEN)
IMEB 80 Elektroniczny moduł sterujący hamulca
MULTI FUSE-2 BLOWER 50 Blok przyłączeniowy pomieszczenia PE (przekaźnik dmuchawy)
MDPS 80 Jednostka MDPS
BEZPIECZNIK HVJB LV 15 Blok złączy WN
RCU 15 Moduł klamki automatycznej spłukiwania drzwi kierowcy / pasażera, moduł klamki tylnych drzwi automatycznej spłukiwania LH / RH
FUEL DOOR
OPEN
7,5 Skrzynka przekaźników ICM (przekaźnik drzwi wlewu paliwa)
E-SHIFTER 40 Blok przyłączeniowy pomieszczenia PE (przekaźnik przełącznika E)
INVERTER 30 Falownik AC
REAR
HEATED
40 Blok przyłączeniowy pomieszczenia PE (tylny podgrzewany przekaźnik)
B + 1 50 Blok połączeniowy ICU ((bezpiecznik – MODUŁ1, PODUSZKA POWIETRZNA2, MODULE8, S / NAGRZEWNICA PRAWA, BLOKADA DRZWI, IBU1, PRZEŁĄCZNIK HAMULCA), przekaźnik automatycznego wyłączania prądu upływu)
POWER
TAIL GATE
30 Moduł Power Tail Gate
WIPER FRT 30 Silnik wycieraczki przedniej
COOLING
STACK PUMP
10 Pompa chłodziwa stosu (CSP)
INVERTER LV 7,5 Falownik
BHDC 7,5 IDC
HMU1 10 HMU
BATTERY
MANAGEMENT
10 Moduł sterujący BMS
FUEL CELL
CONTROL UNIT
15 FCU
BMS FAN 15 Blok przyłączeniowy pomieszczenia PE (przekaźnik wentylatorów BMS)
