KIA Soul (2008-2013) – skrzynka bezpieczników

KIA Soul (2008-2013) – schemat skrzynki bezpieczników

Rok produkcji: 2008, 2009, 2010, 2011, 2012, 2013.


Bezpiecznik zapalniczki (gniazdo zasilania) w KIA Soul (2008-2013) to bezpiecznik ACC SOCKET w skrzynce bezpiecznikowej w przedziale pasażerskim.

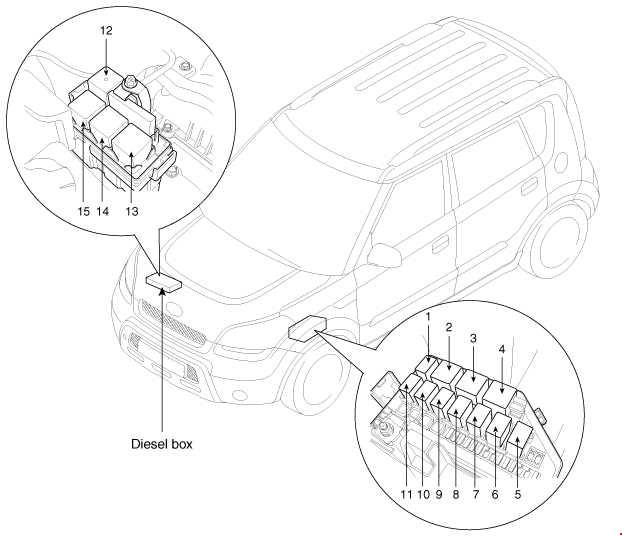

Skrzynka bezpieczników w komorze silnika

KIA Soul – schemat skrzynki bezpieczników – komora silnika
KIA Soul – schemat skrzynki bezpieczników – komora silnika
Nr Bezpiecznik
Аmpery [A]
Opis
1 ВАТТ 2 50 Skrzynka połączeniowa I / P

(przekaźnik – lampa tylna).


Bezpiecznik – TAIL LH 10A, TAIL RH 10A, S / ROOF 20A,

AMP 25A, DR LOCK 20A, STOP 15A,

T / GATE 15A, F / FOG 15A. R / FOG 10A,

Złącze zasilania – ROOM 10A, AUDIO 15A

2 ВАТТ 1 50 Skrzynka połączeniowa UP

(przekaźnik – okno zasilania,

bezpiecznik – P / WDW LH 25A, P / WDW RH ​​25A.

FOLD’G 10А, HAZARD 15A)

3 C / FAN 30 С / Przekaźnik wentylatora (wysoki)

C / Przekaźnik wentylatora (niski)

4 MAIN 150 Prądnica, bezpiecznik

(ABS 2 40A, ABS 1 40A, RR HTD 40A,

BLW 40A, MDPS 80A, A / CON 10A, DSL 150A

(tylko dla oleju napędowego) )

5 ABS 2 40 Moduł sterujący ABS;

Moduł sterujący ESP.

6 ABS 1 40 Moduł sterujący ABS;

Moduł sterujący ESP.

7 RR HTD 40 Skrzynka połączeniowa I / P

(tylny przekaźnik Detcqqer)

8 BLW 40 Przekaźnik dmuchawy
9 MDPS 80 Moduł sterujący EPS
10 DSL 150 Skrzynka przekaźników bezpieczników DSL 4

(GLOW 80A, PTC 1 50A, PTC 2 50A. PTC 3 50A)

(Tylko dla oleju napędowego)

11 IGN2 40 Wyłącznik zapłonu;

Przekaźnik rozruchu.

12 ECU A 30 Przekaźnik główny, ECU Â 10A
13 F / PUMP 20 Przekaźnik pompy paliwa

(tylko dla benzyny)

13 F / FILTER HTR 30 Przekaźnik podgrzewacza filtra paliwa

(tylko dla oleju napędowego)

14 IGN 1 40 Przełącznik Iqnition
15 H / LP HI 20 Przekaźnik reflektora (wysoki)
16 Н / LР LO 20 Przekaźnik reflektora (niski)
17 HORN 10 Przekaźnik klaksonowy
18 H / LP LO RH 10 Lampa czołowa prawa
19 H / LP LO LH 10 Lampa czołowa lewa;

Zestaw wskaźników.

20 ECU В 10 ECM, PCM

(tylko dla benzyny);
TCM

(tylko dla oleju napędowego).

21 ECU 3 10 Zawór regulacji ciśnienia paliwa

(tylko dla oleju napędowego)

22 ECU 2 10 Wyłącznik świateł stopu

(tylko dla oleju napędowego)

23 ECU 1 20 ECM, PCM

(tylko dla benzyny)
ECM

(tylko dla oleju napędowego)

24 INJECTOR 15 Benzyna:

Wtryskiwacz nr 1-4;

Siłownik regulacji prędkości biegu jałowego;

Moduł immobilizera;

Przekaźnik pompy paliwa.

Olej napędowy:

Skrzynka bezpieczników i przekaźników DSL

(przekaźnik żarowy, przekaźnik PTC 1, przekaźnik PTC 2, przekaźnik PTC 3);

Czujnik położenia wałka rozrządu;

Elektryczny siłownik EGR;

Siłownik VGT;

Moduł Immobiliser.

25 SENSOR 10 Benzyna:

Przekaźnik klimatyzacji;

Przekaźnik C / wentylatora (wysoki / niski);

Czujnik położenia wałka rozrządu;

Zawór elektromagnetyczny opróżniania kanistra;

Zawór kontroli oleju;

Czujnik tlenu w górę / w dół;

Przełącznik światła stopu;

Diesel:

Przekaźnik klimatyzacji;

Przekaźnik C / miski olejowej (wysoki / niski);

Przekaźnik uzdatniacza powietrza sondy lambda.

26 A / CON 10 Przekaźnik klimatyzacji
27 SPARE 10 Zapasowy
28 SPARE 15 Zapasowy
29 SPARE 20 Zapasowy
30 SPARE 25 Zapasowy
31 Nieużywany
32 Nieużywany
33 Nieużywany
Przekaźniki
1 Przekaźnik wycieraczek (przód)
2 Przekaźnik dmuchawy
3 Przekaźnik pompy paliwa;

(tylko dla benzyny)
Przekaźnik podgrzewacza filtra paliwa

(tylko dla oleju napędowego).

4 Główny przekaźnik
5 Przekaźnik wentylatora skraplacza (wysoki)
6 Przekaźnik wentylatora skraplacza (niski)
7 Przekaźnik reflektora (wysoki)
8 Przekaźnik reflektora (niski)
9 Uruchom przekaźnik
10 Przekaźnik klimatyzacji
11 Przekaźnik klaksonowy

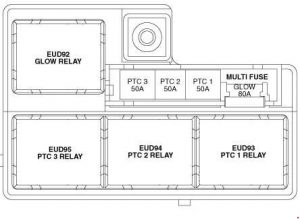

KIA Soul – schemat skrzynki bezpieczników – komora silnika
Bezpiecznik
Ampery [A] Opis
GLOW 80 Przekaźnik jarzeniowy;

Przekaźnik nagrzewnicy powietrza.

PTC 1 50 Przekaźnik PTC 1
PTC 2 50 Przekaźnik PTC 2
PTC 3 50 Przekaźnik PTC 3
Przekaźniki
Glow relay Przekaźnik jarzeniowy
PTC  1 Przekaźnik nagrzewnicy PTC nr 1
PTC 2 Przekaźnik nagrzewnicy PTC nr 2
PTC  3 Przekaźnik nagrzewnicy PTC nr 3

Skrzynka bezpieczników w przedziale pasażerskim

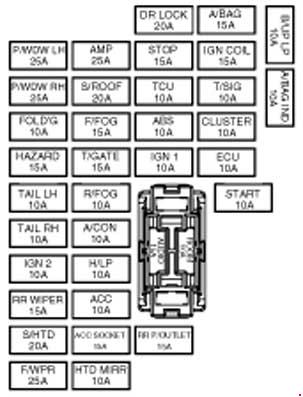

KIA Soul – schemat skrzynki bezpieczników – przedział pasażerski
Bezpiecznik
Аmpery [A]
Opis
P / WDW LH 25 Główny przełącznik okna zasilania, t

Tylny przełącznik zasilania lewego okna

P / WDW RH 25 Główny wyłącznik szyby

Włącznik szyby pasażera;

Tylny włącznik prawej szyby.

FOLD’G 10 Złącze łącza danych;

Przełącznik zasilania lusterka zewnętrznego.

HAZARD 15 Przekaźnik świateł awaryjnych;

Przełącznik świateł awaryjnych.

TAIL LH 10 Tylna lewa lampa zespolona;

Lampa czołowa lewa;

Oświetlenie tablicy rejestracyjnej.

TAIL RH 10 Tylna lampa zespolona prawa;

Lampa przednia prawa;

Przekaźnik DRL;

Reostat;

Przełącznik poziomowania reflektorów;

Gniazdo AUX i USB;

Przełącznik świateł awaryjnych;

Zestaw wskaźników;

Przełącznik lampki nastrojowej;

Wyłącznik główny szyby zasilania;

Dźwięk;

Przełącznik ESP;

Przełącznik ogrzewania fotela kierowcy i pasażera;

Przełącznik Over Drive;

Moduł sterujący klimatyzacji;

Przełącznik wielofunkcyjny (Remocon).

IGN 2 10 BCM;

Przełącznik poziomowania świateł głównych;

Siłownik poziomowania świateł głównych;

Wewnętrzne lusterko elektrochromatyczne;

Moduł sterowania szyberdachem.

RR WIPER 15 Przekaźnik tylnej wycieraczki;

Przełącznik wielofunkcyjny silnika tylnej wycieraczki.

S / HTD 20 Przełącznik ogrzewania fotela kierowcy i pasażera
F / WPR 25 Przekaźnik przedniej wycieraczki;

Przełącznik wielofunkcyjny (wycieraczka).

AMP 25 AMP
S / ROOF 20 Moduł sterujący szyberdachem
F / FOG 15 Przekaźnik przednich świateł przeciwmgielnych
T / GATE 15 Przekaźnik tylnej klapy
R / FOG 10 Przekaźnik tylnej lampy przeciwmgielnej
ACON 10 Moduł sterujący klimatyzacją;

Przekaźnik reflektora (wysoki);

Przekaźnik dmuchawy;

Przekaźnik podgrzewacza filtra paliwa (D4FB).

H / LP 10 Przekaźnik reflektora (niski)
ACC 10 Audio;

Włącznik lampy nastrojowej;

Włącznik zasilania lusterka zewnętrznego.

ACC SOCKET 15 Zapalniczka;

Przednie gniazdo zasilania

HTD MIRR 10 ECM / PCM (G4FC);

Silnik lusterka zewnętrznego zasilania kierowcy i pasażera;

Moduł sterujący AC.

DR LOCK 20 Przekaźnik zamka drzwi;

Przekaźnik odblokowania drzwi;

Przekaźnik martwego zamka.

STOP 15 Uniwersalne złącze kontrolne;

Przekaźnik światła stopu.

TCU 10 TCM (D4FB);

Czujnik prędkości pojazdu (M / T);

Generator impulsów (A);

Generator impulsów (B);

Przełącznik Over Drive.

ABS 10 Moduł sterujący ABS;

Moduł sterujący ESP;

Czujnik kąta skrętu przełącznika ESP.

IGN 1 10 Uniwersalne złącze kontrolne;

Moduł sterujący klimatyzacji;

Brzęczyk wspomagający parkowanie z tyłu;

Moduł sterujący EPS;

Moduł monitorowania ciśnienia w oponach.

AUDIO 15 Audio
ROOM 10 BCM;

Zestaw wskaźników;

Moduł sterujący klimatyzacji;

Moduł monitorowania ciśnienia w oponach;

Przełącznik ostrzegawczy drzwi;

Lampa bagażnika;

Oświetlenie przestrzeni pasażerskiej.

RR P / OUTLET 15 Tylne gniazdo zasilania
A/BAG 15 Moduł sterujący SRS
IGN COIL 15 Skraplacz, cewka zapłonowa # 1-4
T / SIG 10 Przełącznik zagrożenia
CLUSTER 10 BCM, zestaw wskaźników, moduł sterujący klimatyzacji
ECU 10 ECM;

PCM;

Czujnik przepływu powietrza (D4FB);

Przełącznik ostrzegawczy filtra paliwa (D4F8).

START 10 Przekaźnik rozruchu, ECM (D4FB)
B / UP LP 10 Przełącznik światła rezerwowego (M / T);

Przełącznik zakresu mostu pędnego (A / T).

A / BAG IND 10 Klaster instrumentów
