KIA Rio (2000-2005) – skrzynka bezpieczników

04/11/2021

Spis treści

KIA Rio (2000-2005) – schemat skrzynki bezpieczników

Rok produkcji: 2000, 2001, 2002, 2003, 2004, 2005.

Bezpiecznik zapalniczki (gniazdo zasilania) w KIA Rio (2000-2005) to bezpiecznik CIGAR w skrzynce bezpiecznikowej na tablicy przyrządów.

Panel bezpieczników tablicy rozdzielczej

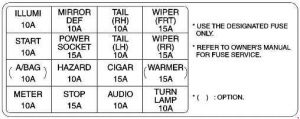

KIA Rio – schemat skrzynki bezpieczników – tablica przyrządów
Bezpiecznik
Amp [A]
Opis
A/BAG 10 Poduszka powietrzna
TURN LAMP 10 Kierunkowskaz
METER 10 Zestaw liczników;

Lampa zapasowa;

Dźwięk ostrzegawczy.

ILLUMI 10 Oświetlenie
POWER SOCKET 15 Lampa w bagażniku;

Gniazdo zasilania.

HAZARD 10 Lampa ostrzegawcza
STOP 15 Światło stopu, ABS
TAIL (RH) 10 Lampa tylna (prawy tył / lewy przód);

Oświetlenie przełącznika.

TAIL (LH) 10 Lampa tylna (lewy tył / prawy przód)
CIGAR 15 Zapalniczka
AUDIO 10 Audio;

Elektryczne lusterko wsteczne.

WIPER (FRT) 15 Wycieraczka (przód);

Spryskiwacz (przód);

Szyberdach.

WIPER (RR) 15 Wycieraczka (tył);

Spryskiwacz (tył).

WARMER 15 Podgrzewacz siedzenia
MIRROR DEF 10 Odmrażacz lusterka
START 10 Jednostka sterująca silnika;

Jednostka ECAT.

Skrzynka bezpieczników w komorze silnika

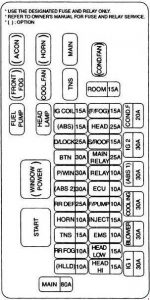

KIA Rio – schemat skrzynki bezpieczników – komora silnika
Bezpiecznik
Amp [A] Opis
ABS 15 ABS
RR FOG 10 Tylne światło przeciwmgielne
F / FOG 15 Przednie światło przeciwmgielne
MAIN 80 Akumulator
IG 1 30 CIGAR 10А, AUDIO 10A, IGCOIL 15A,

TURN LAMP 10A, A/BAG 10A, WIPER(RR) 15A,

WIPER(FRT) I5A, RELAY 10A, START 10A,

BLOWER 30 Podgrzewacz
COOLING 30 Wentylator chłodzący
ABS 1 30 ABS
COND. FAN 20 Wentylator skraplacza
HEAD-HI 15 Światła główne (wysokie)
HEAD-LOW 15 Światła główne (niskie)
EMS 10 Czujniki silnika
INJECTOR 15 Wtryskiwacz;

Czujnik tlenu.

F / PUMP 10 Pompa paliwowa
ECU 10 Jednostka sterująca silnika;

Jednostka ECAT;

Główny przekaźnik,

RELAY 10 Silnik dmuchawy;

Okno elektryczne;

Odmrażacz tylnej szyby,;

Reflektor.

HLLD 10
MAIN RELAY 25 EMS 10A, INJECTOR 15A,

F/PUMP 10A, ECU 10A.

S / ROOF 15 Szyberdach
MAIN 25 HEAD-HI 15A, HEAD-LOW 15A,

FOG LAMP(RR) 10A.

IG 2 30
TNS 15 TAIL (LH) 10A, TAIL(RH) 10A
HORN 10 Klakson
RR DEF 25 Odmrażacz tylnej szyby
ABS 2 20 ABS
P / WIN 30 Zasilanie okna
BTN 30 MEMORY/ROOM 10A, STOP 15A, HAZARD 15A
D / LOCK 25 Elektryczny zamek do drzwi
IG COIL 15 Cewka zapłonowa
ROOM 15 Oświetlenie wnętrza;

Zestaw liczników;

Dźwięk ostrzegawczy.
