Fiat Doblo Panorama (2014-2016) – skrzynka bezpieczników

Fiat Doblo Panorama (2014-2016) – schemat skrzynki bezpieczników

Rok produkcji: 2014, 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) w Fiacie Doblo Panorama (2014-2016) to bezpiecznik F3 w skrzynce bezpiecznikowej w przedziale pasażerskim.

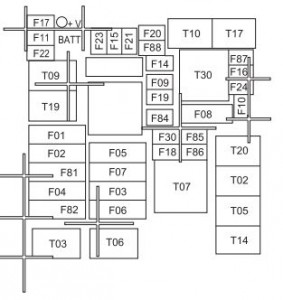

Skrzynka bezpieczników w komorze silnika

Fiat Doblo Panorama – bezpieczniki – komora silnika
Opis Nr Amp [A]
Przełącznik zdalnego sterowania do otwierania

drzwi rozwieranych (wersja Cargo).

F09 10
Klakson jednotonowy F10 10
Światła drogowe F14 15
Ogrzewana szyba tylna F20 30
Światła przeciwmgielne F30 15
Tylne gniazdo zasilania F85 15
Gniazdo zasilania w przedziale pasażerskim F86 15

Skrzynki bezpieczników w przedziale pasażerskim

Fiat Doblo Panorama – bezpieczniki – przedział pasażerski
Opis Nr Amp [A]
Silniki blokowania drzwi;

Silniki siłownika martwego zamka;

Silnik odblokowujący klapę tylną.

F38 20
Zasilanie + akumulator do

gniazda diagnostycznego EOBD,

radia, jednostki sterującej monitorowaniem

ciśnienia w oponach.

F36 10
Pompa spryskiwacza szyby przedniej, tylnej F43 15
Elektryczny silnik podnośnika szyb w drzwiach

przednich po stronie pasażera.

F48 20
Lewe światło mijania;

Ustawienie reflektora.

F13 7,5
Elektryczny silnik podnośnika szyb w przednich

drzwiach po stronie kierowcy.

F47 20
Podgrzewany fotel kierowcy F1 10
Podgrzewane siedzenie pasażera F2 10
Zapalniczka F3 15
Trzecie gniazdo zasilania na desce rozdzielczej F4 20
Elektrycznie sterowana szyba tylna

po stronie kierowcy.

F5 20
Elektrycznie sterowana szyba tylna

po stronie pasażera.

F6 20
