Volvo V70 (1998) – skrzynka bezpieczników

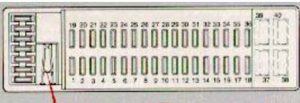

Volvo V70 I (1998) – schemat skrzynki bezpieczników
Rok produkcji: 1998.
Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo V70 (1998) to bezpiecznik (?) w skrzynce bezpiecznikowej
Przekaźnik / główna skrzynka bezpieczników
Przekaźniki
| Pozycja | Opis |
| 15 | Przekaźnik systemowy |
| 16 | Przekaźnik pompy powietrza |
| 17 | Rozrusznik |
| 18 | Klimatyzacja |
Bezpieczniki w przekaźniku / głównej skrzynce bezpieczników (główne bezpieczniki systemu)
| Nr | Opis | Amp [A] |
| 1 | Elektryczny wentylator chłodzący | 60 |
| 2 | Bezpieczniki w dodatkowej skrzynce
bezpiecznikowej. |
50 |
| 3 | Rozrusznik, pompa powietrza | 50 |
| 4 | ABS | 50 |
| 5 | Reflektory | 50 |
| 6 | Bezpieczniki w dodatkowej skrzynce
bezpiecznikowej |
60 |
| 7 | Bezpieczniki w dodatkowej skrzynce
bezpiecznikowej. |
60 |
| 8 | Moduły sterujące – silnik,
automatyczna skrzynia biegów |
60 |
| 9 | – | – |
| 10 | Stacyjka,
Moduły sterujące – silnik/automatyczna skrzynia biegów |
10 |
| 11 | Wtryskiwacze paliwa | 10 |
| 12 | Pompa paliwowa | 20 |
| 13 | Moduł sterujący –
automatyczna skrzynia biegów |
10 |
| 14 | Przekaźnik klimatyzacji | 10 |
| Niektóre z wymienionych urządzeń.
systemów mogą być dostępne tylko w niektórych modelach. |
||
Bezpieczniki
| Nr | Opis | Amp [A] |
| 1 | – | – |
| 2 | Centralny zamek, przełączniki trybu jazdy
(aut. Trans.) |
10 |
| 3 | ABS | 10 |
| 4 | Immobilizer
(tylko Kanada) |
10 |
| 5 | Systemy klimatyczne,
diagnostyka pokładowa OBDII |
15 |
| 6 | – | – |
| 7 | System nagłośnienia | 15 |
| 8 | Immobilizer (tylko Kanada),
komputer pokładowy, włącznik świateł |
15 |
| 9 | Podgrzewane elektrycznie tylne siedzenie
(wybrane modele) |
20 |
| 10 | Stacyjka | 15 |
| 11 | Światła stopu | 10 |
| 12 | – | – |
| 13 | Światła awaryjne;
Światła przednie; Zdalnie sterowany centralny zamek. |
15 |
| 14 | Podgrzewana tylna szyba i lusterka boczne | 30 |
| 15 | Światła dodatkowe;
Lampki ostrzegawcze otwartych drzwi; Oświetlenie bagażnika, przestrzeni ładunkowej; Przypomnienie o zapięciu pasów; Oświetlenie schowka na rękawiczki. |
10 |
| 16 | Antena zasilająca;
Złącze elektryczne do przyczepy; Akcesoria. |
30 |
| 17 | Przednie światła przeciwmgielne | 20 |
| 18 | Kluczowe przypomnienie | 10 |
| 19 | Lewe światło drogowe | 15 |
| 20 | Prawe światło drogowe;
Kontrolka świateł drogowych. |
15 |
| 21 | Lewe światło mijania | 15 |
| 22 | Prawe światło mijania | 15 |
| 23 | Lewe przednie, tylne światła postojowe;
Lewe światło tylne; Światła tablicy rejestracyjnej. |
10 |
| 24 | Prawe przednie, tylne światła postojowe;
Prawe światło tylne |
10 |
| 25 | Tylne światło przeciwmgielne;
Lampka kontrolna tylnego światła przeciwmgielnego. |
10 |
| 26 | Włącznik reflektorów | 15 |
| 27 | Światła cofania;
Kierunkowskazy. |
15 |
| 28 | Podgrzewane siedzenia – przód, tył
(niektóre modele) |
25 |
| 29 | Podgrzewana szyba tylna;
Blokada zmiany biegów; Przypomnienie o zapięciu pasów; Tempomat; Podgrzewane lusterka boczne; Czujnik ostrzegający o przepaleniu żarówki. |
10 |
| 30 | – | – |
| 31 | Systemy klimatyzacji z dmuchawą
w przedziale pasażerskim. |
25 |
| 32 | System nagłośnienia | 10 |
| 33 | Wycieraczka/spryskiwacz tylnej klapy | 15 |
| 34 | Wycieraczki, spryskiwacze szyby przedniej;
Klakson. |
25 |
| 35 | Oświetlenie instrumentów;
Akcesoria; Elektrycznie opuszczany dach. |
10 |
| 36 | Tylne gniazdo pomocnicze;
Elektrycznie otwierany dach. |
15 |
| 37 | Elektrycznie sterowane okna,
elektrycznie opuszczany dach |
AUT/CB** |
| 38 | – | – |
| 39 | Fotel elektryczny
(po stronie kierowcy) |
AUT/CB** |
| 40 | Fotel elektryczny
(strona pasażera) |
AUT/CB** |
| * Niektóre z wymienionych urządzeń/
systemów mogą być dostępnetylko w niektórych modelach. ** Jest to automatyczny wyłącznik automatyczny umieszczony w skrzynce bezpiecznikowej i zwykle nie wymaga wymiany. |
||
