Volvo S90 (1997-1998) – skrzynka bezpieczników

Volvo S90 (1997-1998) – schemat skrzynki bezpieczników

Rok produkcji: 1997, 1998.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo S90 (1997-1998) to bezpiecznik 10 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Skrzynka bezpiecznikowa

Volvo 960 – bezpieczniki – lokalizacja

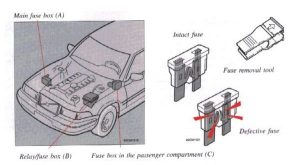

Bezpieczniki znajdują się w trzech różnych miejscach w samochodzie:

Bezpieczniki w głównej skrzynce bezpiecznikowej (A) chronią całą instalację elektryczną.

Bezpieczniki w skrzynce przekaźników / bezpieczników (B) chronią funkcje elektryczne i komponenty w komorze silnika.

Skrzynka bezpieczników w przedziale pasażerskim (C) zawiera bezpieczniki, które chronią różne funkcje we wnętrzu samochodu.

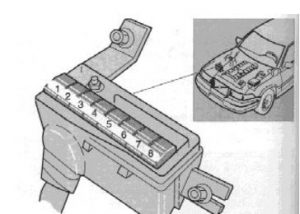

Główna skrzynka bezpieczników (skrzynka A)

Volvo S90 – główna skrzynka bezpieczników (A)
Nr Opis Amp [A]
1 Ogrzewana szyba tylna;

Centralny zamek;

Przekaźnik zasilania „B”;

Wyłącznik zapłonu.

50
2 System audio,

fotele elektryczne,

światła awaryjne,

oświetlenie przedziału,

antena elektryczna,

moc przyczepy

50
3 Przekaźnik zasilania „A” 50
4 Przekaźnik układu paliwowego,

przekaźnik układu zapłonu

50
5 Jednostka ABS 50
6 Pompa powietrza,

cewka rozrusznika,

klakson

50
7 Elektryczny wentylator chłodzący 50
8 Przekaźnik świateł pozycyjnych/postojowych,

przekaźnik reflektorów,

przekaźnik świateł przeciwmgielnych

50

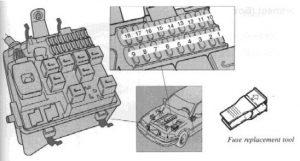

Skrzynka przekaźników / bezpieczników (skrzynka B)

Volvo S90 – Skrzynka bezpieczników przekaźnika (B)
Nr Opis Amp [A]
1 Moduł sterujący silnika;

Moduł sterujący automatyczną skrzynią biegów.

5
2 Przekaźnik AC 5
3 Przekaźnik,

pompa powietrza,

podgrzewany czujnik tlenu

15
4 Pompa paliwowa 15
5 Wtrysk paliwa;

Czujnik masowego przepływu powietrza (MAF);

Układ sterowania powietrzem biegu jałowego;

Moduł sterujący silnika.

15
6 Moduł sterujący automatyczną skrzynią biegów 15
7 Cewka zapłonowa 25
8 Światła przeciwmgielne 25
9 Zapasowy
10 Światła pozycyjne, postojowe lewe 15
11 Światła pozycyjne, postojowe prawe 15
12 Lewe światło drogowe 15
13 Prawe światło drogowe,

tablica przyrządów

15
14 Lewe światło mijania 15
15 Prawe światło mijania 15
16 Sprężarka klimatyzacji 15
17 Klakson 15
18 Akcesoria

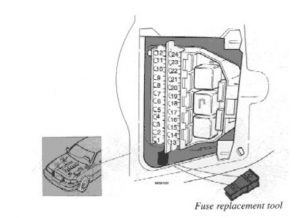

Skrzynka bezpieczników w przedziale pasażerskim (skrzynka C)

Volvo S90 – bezpieczniki – przedział pasażerski
Nr Opis Amp [A]
1 Ogrzewana szyba tylna 25
2 Centralny zamek 20
3 Światło hamowania,

włącznik światła

15
4 Stacyjka, SRS 10
5 Zapasowy
6 Wycieraczka/spryskiwacz przedniej szyby,

wycieraczka reflektorów,

przekaźnik klaksonu

25
7 Jednostka klimatyczna 20
8 Fotele elektryczne,

lusterka boczne sterowane elektrycznie,

Wycieraczka/spryskiwacz tylnej klapy (wagony),

Oświetlenie instrumentów,

Temperatura otoczenia

15
9 System nagłośnienia 15
10 Gniazdo zapalniczki/akcesoriów 15
11 Oświetlenie wewnętrzne,

selektor trybu transmisji

5
12 ABS 5
13 Zegar, oświetlenie wnętrza/schowka,

lampki ostrzegawcze otwartych drzwi,

oświetlenie przestrzeni ładunkowej,

lusterko kosmetyczne

10
14 Klakson 10
15 Antena elektryczna,

migacz reflektorów,

przyczepa

20
16 Akcesoria 20
17 Migacz ostrzegawczy,

kierunkowskaz,

wskaźnik zagrożenia alarmowego

20
18 Audio/wzmacniacz,

zmieniarka CD

15
19 Światła cofania, kierunkowskazy,

tempomat

15
20 Włącznik światła,

przekaźnik świateł drogowych/mijania

15
21 Przypomnienie o zapięciu pasów;

Elektrycznie podgrzewana tylna szyba

z timerem.

5
22 Podgrzewane siedzenie kierowcy 15
23 Podgrzewane siedzenie pasażera 15
24 Tylne światła przeciwmgielne 5
25 Fotele elektryczne* 30
26 Elektrycznie sterowane szyby,

elektrycznie sterowane okno dachowe*

30
* Wyłączniki automatyczne

** Niektóre z wymienionych urządzeń/systemów

mogą być dostępne

tylko w niektórych modelach

lub tylko jako elementy opcjonalne
