Volvo C70 (2010-2013) – skrzynka bezpieczników

Volvo C70 mk2 (2010-2013) – schemat skrzynki bezpieczników

Rok produkcji: 2010, 2011, 2012, 2013.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo C70 (2010-2013) to bezpiecznik 45 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Skrzynka bezpieczników w komorze silnika

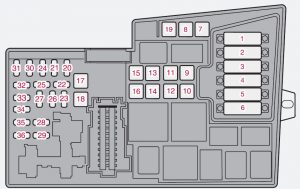

Volvo C70 mk2 – bezpieczniki – komora silnika
Bezpiecznik Opis Ampery [A]
1 Wentylator chłodziwa (chłodnica) 50
2 Wspomaganie kierownicy 80
3 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
4 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
5 Element, jednostka klimatyczna 80
6 Nie w użyciu
7 Pompa ABS 30
8 Zawory ABS 20
9 Funkcje silnika 30
10 Dmuchawa systemu klimatyzacji 40
11 Spryskiwacze reflektorów, dmuchawa klimatyzacji, chowany twardy dach 20
12 Podaj ogrzewaną tylną szybę 30
13 Przekaźnik rozrusznika 30
14 Złącze przyczepy (akcesoria) 40
15 Chowany twardy dach 30
16 Podaj do systemu audio 40
17 Wycieraczki 30
18 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 40
19 Nie w użyciu
20 Klakson 15
21 Nie w użyciu
22 Głośnik niskotonowy 25
23 Moduł sterujący silnika (ECM) / moduł sterujący skrzyni biegów (TCM) 10
24 Nie w użyciu
25 Nie w użyciu
26 Stacyjka 15
27 Sprężarka klimatyzacji 10
28 Nie w użyciu
29 Przednie światła przeciwmgielne * 15
30 Nie w użyciu
31 Nie w użyciu
32 Wtryskiwacze paliwa 10
33 Podgrzewana sonda lambda, pompa próżniowa 20
34 Cewki zapłonowe, czujnik ciśnienia jednostki klimatycznej 10
35 Zawory czujnika silnika, przekaźnik klimatyzacji, cewka przekaźnika, pułapka olejowa elementu PTC, kanister, miernik masy powietrza 15
36 Moduł sterujący silnika (ECM), czujnik przepustnicy 10

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników w przedziale pasażerskim znajduje się pod schowkiem na rękawiczki.

Volvo C70 mk2 – bezpieczniki – przedział pasażerski
Bezpiecznik Opis Ampery [A]
37 Nie w użyciu
38 Nie w użyciu
39 Nie w użyciu
40 Nie w użyciu
41 Nie w użyciu
42 Nie w użyciu
43 System audio, Bluetooth, system nawigacji Volvo * 15
44 Dodatkowy układ ograniczający (SRS), moduł sterujący silnika 10
45 Gniazda 12 V w przedziale pasażerskim 15
46 Oświetlenie – schowek na rękawiczki, tablica przyrządów i miejsca na nogi 5
47 Oświetlenie wewnętrzne 5
48 Spryskiwacze przedniej szyby 15
49 Dodatkowy system ograniczający (SRS), czujnik masy pasażera (OWS) 10
50 Nie w użyciu
51 Przekaźnik filtra paliwa 10
52 Moduł sterujący skrzyni biegów (TCM), ABS 5
53 Wspomaganie kierownicy 10
54 Asystent parkowania *, aktywne światła zakrętowe * 10
55 Nie w użyciu
56 Moduł zdalnego kluczyka Volvo Navigation System, moduł sterujący syreną alarmową 10
57 Wbudowane gniazdo diagnostyczne, włącznik świateł hamowania 15
58 Prawe światło drogowe, przekaźnik świateł pomocniczych 7,5
59 Lewe światło drogowe 7,5
60 Podgrzewany fotel kierowcy * 15
61 Podgrzewane siedzenie pasażera * 15
62 Nie w użyciu
63 Szyba elektryczna – strona pasażera z tyłu 20
64 SiriusXM? Radio satelitarne* 5
65 System nagłośnienia 5
66 Moduł sterujący systemem audio (ICM), system klimatyzacji 10
67 Nie w użyciu
68 Tempomat 5
69 System klimatyzacji, czujnik deszczu *, przycisk BLIS * 5
70 Nie w użyciu
71 Nie w użyciu
72 Nie w użyciu
73 Oświetlenie sufitowe z przodu 5
74 Przekaźnik pompy paliwa 15
75 Nie w użyciu
76 Nie w użyciu
77 Gniazdo 12 V w bagażniku Moduł sterujący wyposażenia dodatkowego (AEM) 15
78 Nie w użyciu
79 Światła zapasowe 5
80 Nie w użyciu
81 Szyba elektryczna – tylna strona kierowcy 20
82 Szyba elektryczna – boczne drzwi pasażera 25
83 Elektrycznie sterowana szyba i zamek drzwi – drzwi przednie po stronie kierowcy 25
84 Fotel pasażera z napędem elektrycznym 25
85 Fotel kierowcy z napędem elektrycznym 25
86 Przekaźnik oświetlenia wnętrza, oświetlenie bagażnika, fotele elektryczne 5
