Volvo 960 (1993-1994) – skrzynka bezpieczników

11/12/2020

Spis treści

Volvo 960 (1993-1994) – schemat skrzynki bezpieczników

Rok produkcji: 1993, 1994.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo 960 (1993-1994) to bezpiecznik 19 w skrzynce bezpiecznikowej komory silnika.

Skrzynka bezpiecznikowa

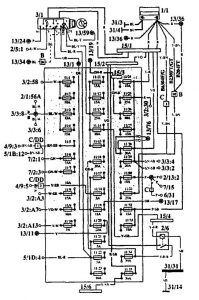

Volvo 960 – schemat skrzynki bezpieczników
Nr Opis
1/1 Akumulator
2/1 Przekaźnik reflektorów
2/5 Przekaźnik –

przypomnienie o zapięciu pasów.

2/6 Przekaźnik obejściowy 151
2/13 Przekaźnik motornic;

LH-jetronic.

3/1 Blokada zapłonu
3/2 Przełącznik światła
3/3 Przełącznik męski i mijania
4/9 Czujnik zderzenia SRS
5 /1D 4-stykowe złącze w

urządzeniu kombinowanym.

5 /1B 12-stykowe złącze w

urządzeniu kombinowanym.

6/31 Pompa paliwowa
7/2 Monitor awarii żarówki z przodu
11 /1-35 Bezpieczniki
13/1 Zasilanie punktu rozgałęzienia X

w wiązce przewodów tablicy rozdzielczej.

13/11 Zasilanie punktu rozgałęzienia X

w wiązce przewodów tablicy rozdzielczej.

13/17 Zasilanie punktu rozgałęzienia X

w wiązce przewodów tablicy rozdzielczej.

13/19 Punkt rozgałęzienia w dostawie 30 sztuk

w wiązce zestawu wskaźników.

13/24 Punkt rozgałęzienia w dostawie 50 sztuk

w wiązce zestawu wskaźników.

13/34 Zasilanie punktu rozgałęzienia X

w wiązce przewodów nadkola

(B240FT, B230FT/GT).

13/36 Zasilanie punktu rozgałęzienia X

w 30 wiązkach w nadkolu.

13/59 Punkt rozgałęzienia 151 w wiązce

przewodów tablicy rozdzielczej.

13/76 Zasilanie punktu rozgałęzienia 30

w wiązce zestawu wskaźników.

15/1 Dodatni terminal
15/2 30-szyna w przekaźniku
15/3 30-szyna w skrzynce bezpieczników
15/4 151-szyna w module przekaźnikowym
15/6 Bezpiecznik 30-szyny

w module przekaźnikowym.

31/3 Punkt uziemienia – kokpit
31/4 Punkt uziemienia – silnik
31/14 Punkt uziemienia na

module przekaźnikowym.

31/31 Listwa uziemienia w

module przekaźnika.

B Łącznik, lewy słupek A.
C Złącze, prawy słupek A.
D Złącze na przekaźniku



Nr Opis
1 Lewe światło postojowe
2 Oświetlenie tablicy rejestracyjnej
3 Prawe światło postojowe
4 Światła drogowe – lewe
5 Światła drogowe – prawe
6 Gniazdo testowe SRS,

Światło mijania – lewe,

długość wiązki,

sterowanie – lewe

7 Lewe światło mijania;

Prawe sterowanie długością

8 Światło przeciwmgielne z przodu
9 Tylne światło przeciwmgielne
10 Oświetlenie wskaźników i sterowania
11 Światła cofania;

Kierunkowskazy;

Tempomat.

12 DIMM-DIP;

Blokada zmiany biegów

(automatyczna skrzynia biegów).

13 Podgrzewana szyba tylna;

Podgrzewane lusterka wsteczne.

14 15-szyna w przekaźniku;

Monitor awarii żarówek, tył;

Czujnik temperatury spalin;

Nadbieg;

Elektrycznie sterowane szyby;

Elektrycznie otwierane okno dachowe;

Przypomnienie o zapięciu pasów;

Przekaźnik obejściowy 151.

15 Zapasowy
16 Podgrzewane siedzenia
17 Zapasowe (akcesoria)
18 Radio
19 Jednostka klimatyzacyjna ECC;

Elektryczne lusterka wsteczne;

Wycieraczka/spryskiwacz tylnej szyby;

Elektryczne fotele;

Zapalniczka.

20 Klakson;

Wycieraczki/spryskiwacze przedniej szyby;

Wycieraczki/spryskiwacze reflektorów.

21 Świeca żarowa, diesel;

Selektor programów (AW30-43);

Gniazdo diagnostyczne;

Elektryczny wentylator chłodzący;

Zawór EGR.

22 ABS

(półprzezroczysty ochronnik

przeciwprzepięciowy).

23 Dostawa do jednostek sterujących:

automatycznej skrzyni biegów AW30-43;

Motornic,

przekaźnika cewki zapłonowej.

24 Jednostka sterująca Motronic,

Jednostka sterująca Aw30-43.

25 Światła awaryjne;

Centralny zamek.

26 30-szyna w skrzynce bezpieczników;

Zegar;

Oświetlenie wewnętrzne;

Lampki ostrzegawcze otwartych drzwi;

Oświetlenie lusterek kosmetycznych;

Oświetlenie przedziału bagażowego;

Lampki do czytania.

27 Światła hamowania;

Blokada zmiany biegów

(automatyczna skrzynia biegów).

28 Wentylator nagrzewnicy ECC;

Jednostka klimatyczna ECC.

29 Szereg mocy, przyczepa
30 Pompa paliwa;

Czujnik tlenu (lambda).

31 Wtrysk paliwa;

Pompa paliwa;

Układ zapłonowy.

32 Wzmacniacz radiowy
33 Radio
34 Elektrycznie sterowane szyby;

Elektrycznie sterowany szyberdach.

35 Fotele elektryczne
