Volvo V70 (2011-2016) – skrzynka bezpieczników

Jeśli zauważysz gdzieś błąd zostaw komentarz lub napisz na abezpieczniki@gmail.com. Również możesz to zrobić jeżeli grafiki są niewyraźne lub zbyt małe. Postaramy się dodać nowe najszybciej jak tylko to możliwe!

Volvo V70 – schemat skrzynki bezpieczników

Rok produkcji: 2011, 2012, 2013, 2014, 2015, 2016.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo V70 to bezpiecznik 22 w skrzynce bezpiecznikowej w schowku.

2011

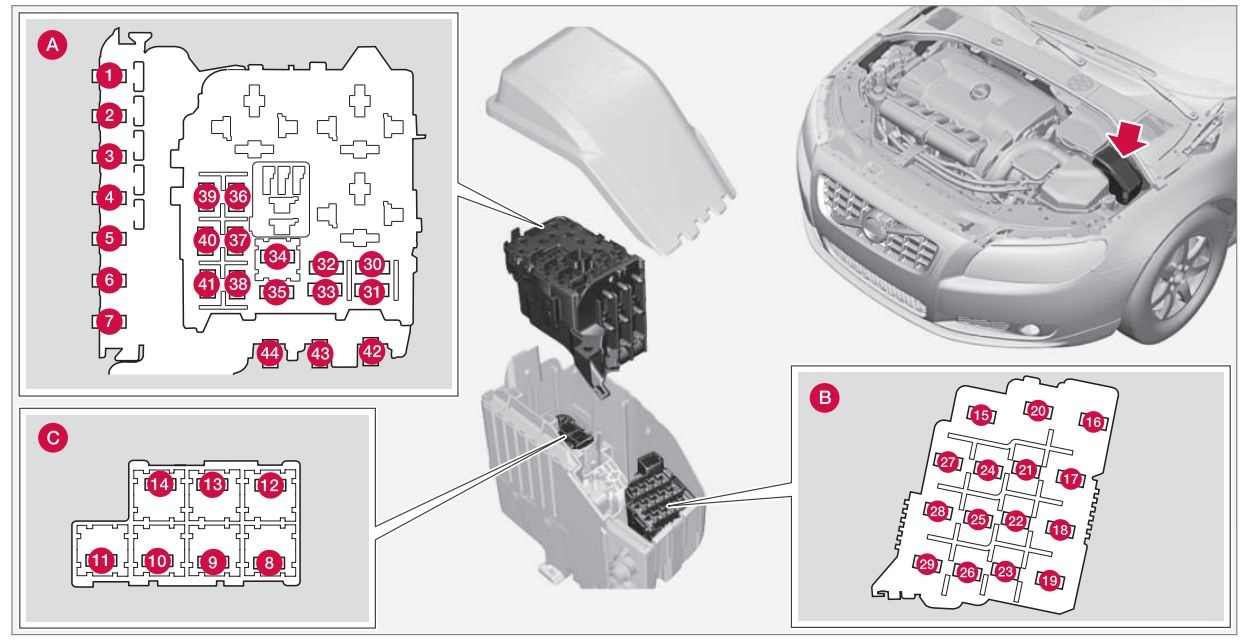

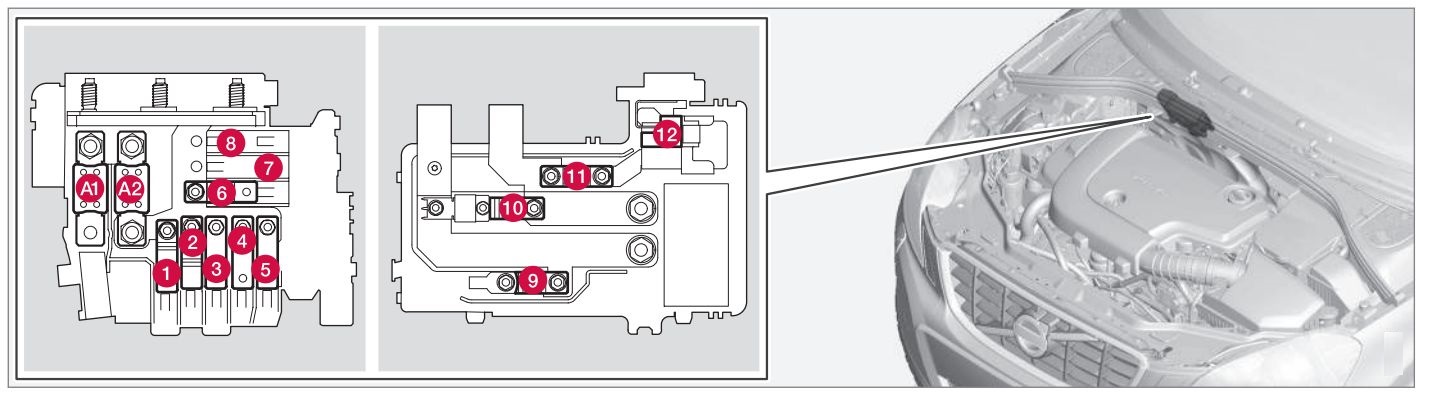

Bezpieczniki – komora silnika

A – Górna komora silnika

B – Przednia komora silnika

C – Dolna komora silnika

Volvo V70 – bezpieczniki – komora silnika
NumerOpisAmpery [A]
1Wyłącznik obwodu50
2Wyłącznik obwodu50
3Wyłącznik obwodu60
4Wyłącznik obwodu60
5Wyłącznik obwodu60
6
7
8Przednia szyba czołowa*40
9Wycieraczki30
10
11Dmuchawa systemu klimatyzacji40
12
13Pompa ABS40
14Zawory ABS20
15
16Aktywne poziomowanie świateł zakrętowych*10
17Centralny moduł elektryczny20
18Zasilanie ABS 155
19Siła kierowania zależna od prędkości*5
20Moduł sterujący silnika (ECM);

Skrzynia biegów;

SRS.

10
21Podgrzewane dysze spryskiwaczy*10
22Pompa próżniowa I5T5
23Panel oświetleniowy5
24
25
26
27Przekaźnik – skrzynka komory silnika5
28Dodatkowe światła*20
29Klakson15
30Moduł sterujący silnika (ECM)10
31Moduł sterujący automatyczną skrzynią biegów.15
32Sprężarka klimatyzacji15
33Cewki5
34Przekaźnik rozrusznika30
35Cewki zapłonowe20
36Moduł sterujący silnika (ECM);

Przepustnica.

10
37Układ wtryskowy;

Masowy miernik powietrza (ECM).

15
38Zawory silnika10
39EVAP;

Podgrzewany czujnik tlenu;

Wtrysk.

15
40
41Wykrywanie wycieków paliwa5
42
43Wentylator chłodzący80
44Elektrohydrauliczne wspomaganie kierownicy100

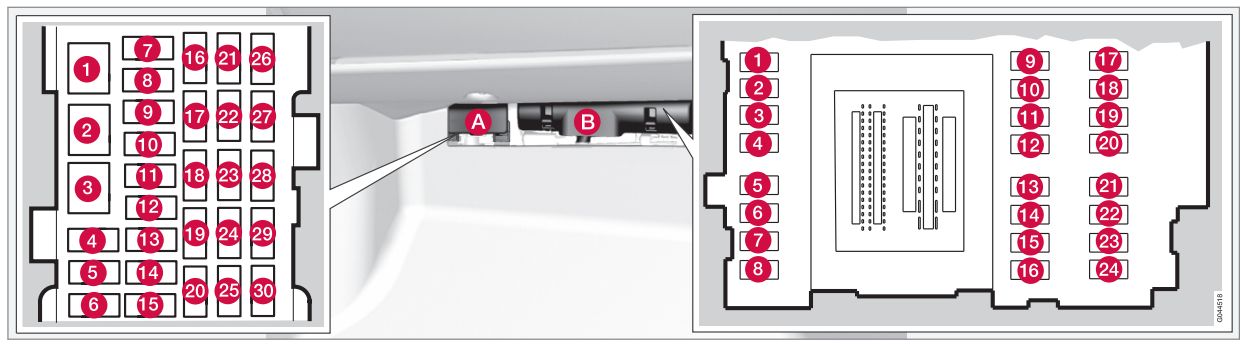

Bezpieczniki – schowek na rękawiczki

Volvo V70 – bezpieczniki – schowek

Skrzynka bezpieczników A: Ogólne bezpieczniki

Skrzynka bezpieczników B: Bezpieczniki modułu sterującego

Pozycje: skrzynka bezpieczników A

NumerOpisAmpery [A]
1Wyłącznik automatyczny systemu Infotainment i

bezpieczników 16-20.

40
2
3
4
5
6
7Gniazdo 12 V (przestrzeń bagażowa)15
8Sterowanie w drzwiach kierowcy20
9Elementy sterujące w drzwiach pasażera20
10Elementy sterujące w prawych tylnych drzwiach pasażera20
11Elementy sterujące w lewych tylnych drzwiach pasażera20
12Napęd bezkluczykowy*20
13Fotel kierowcy z napędem*20
14Elektrycznie sterowane siedzenie pasażera z przodu*20
15Składane zagłówki tylnych siedzeń*15
16
17System audio;

Wyświetlacz systemu nawigacji*.

10
18System nagłośnienia15
19Zestaw głośnomówiący Bluetooth5
20
21Elektryczny szyberdach*

Oświetlenie kałuży,

Czujnik systemu klimatyzacji.

5
22Gniazda 12 V;

Zapalniczka.

15
23Podgrzewane tylne siedzenie*

(strona pasażera)

15
24Podgrzewane tylne siedzenie*

(po stronie kierowcy)

15
25
26Podgrzewane tylne siedzenie pasażera (prawe)*15
27Podgrzewane tylne siedzenie pasażera (lewe)*15
28Asystent parkowania*;

Moduł sterujący zaczepu przyczepy*;

Kamera wspomagająca parkowanie*

5
29Moduł sterujący napędu na wszystkie koła*5
30System aktywnego podwozia*10

Pozycje: skrzynka bezpieczników B

NumerOpisAmpery [A]
1Wycieraczka tylnej klapy15
2
3Dodatkowe oświetlenie przednie;

Fotele elektryczne*.

7,5
4Wyświetlacz informacji na tablicy przyrządów5
5Adaptacyjny tempomat;

Ostrzeżenie o kolizji*.

10
6Oświetlenie dodatkowe;

Czujnik deszczu*.

7,5
7Moduł kierownicy7,5
8Centralne ryglowanie:

drzwiczki wlewu paliwa

10
9Podkładki15
10Spryskiwacze szyby przedniej15
11Odryglowanie tylnej klapy10
12Zamek tylnej klapy10
13Pompa paliwowa20
14Zdalny odbiornik kluczy;

Alarm;

System klimatyzacji.

5
15Blokada kierownicy15
16Alarm, pokładowy system diagnostyczny5
17
18System poduszek powietrznych;

Czujnik wagi pasażera.

10
19Adaptacyjny przedni radar z tempomatem5
20Pedał przyspieszenia;

Funkcja automatycznego przyciemniania lusterek;

Podgrzewane tylne siedzenia*

7,5
21System audio;

Odtwarzacz CD i radio;

Systemy Premium Sound.

15
22Światła stopu5
23Siłownik szyberdachu*20
24Immobiliser5

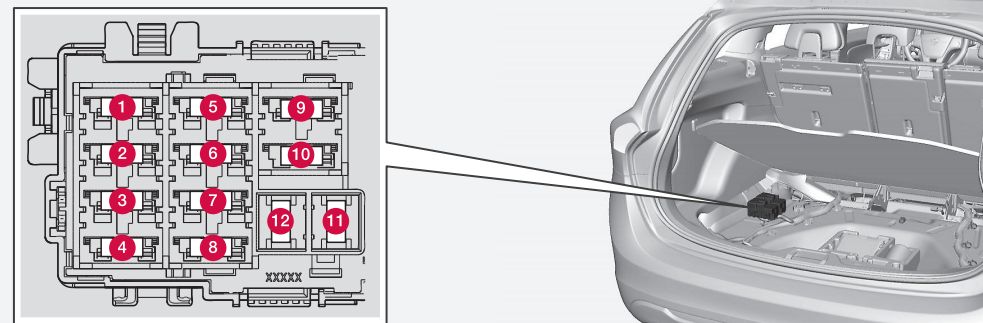

Bezpieczniki – przestrzeń ładunkowa

Volvo V70 – bezpieczniki – bagażnik
NumerOpisAmpery [A]
1Elektryczny hamulec postojowy

(lewa strona)

30
2Elektryczny hamulec postojowy

(prawa strona)

30
3Ogrzewana szyba tylna30
4Gniazdo przyczepy 2*15
5Elektrycznie sterowana klapa tylna*20
6
7
8
9
10
11Gniazdo przyczepy 1*40
12

2012

Bezpieczniki – komora silnika

A – Górna komora silnika

B – Przednia komora silnika

C – Dolna komora silnika

Volvo XC70 – bezpieczniki – komora silnika
NumerOpisAmpery [A]
1Wyłącznik obwodu50
2Wyłącznik obwodu50
3Wyłącznik obwodu60
4Wyłącznik obwodu60
5Wyłącznik obwodu60
6
7
8Przednia szyba czołowa*40
9Wycieraczki30
10
11Dmuchawa systemu klimatyzacji40
12
13Pompa ABS40
14Zawory ABS20
15
16Aktywne poziomowanie świateł zakrętowych*10
17Centralny moduł elektryczny20
18ABS5
19Siła kierowania zależna od prędkości*5
20Moduł sterujący silnika (ECM);

Skrzynia biegów;

SRS.

10
21Podgrzewane dysze spryskiwaczy*10
22
23Panel oświetleniowy5
24
25
26
27Przekaźnik – skrzynka komory silnika5
28Dodatkowe światła*20
29Klakson15
30Moduł sterujący silnika (ECM)10
31Moduł sterujący automatyczną

skrzynią biegów.

15
32Sprężarka klimatyzacji15
33Sprężarka Coils – klimatyzacja5
34Przekaźnik rozrusznika30
35Cewki zapłonowe;

Kondensator.

20
36Moduł sterujący silnika10
37Układ wtryskowy;

Miernik masy powietrza;

Moduł sterujący silnika.

15
38Sprężarka klimatyzacji;

Zawory silnika;

Moduł sterujący silnika.

10
39Zawór EVAP;

Podgrzewana sonda lambda.

15
40
41Wykrywanie wycieków paliwa5
42
43Wentylator chłodzący80
44Elektrohydrauliczne wspomaganie kierownicy.100

Bezpieczniki – schowek na rękawiczki

Volvo XC70 – bezpieczniki – schowek

Skrzynka bezpieczników A: Ogólne bezpieczniki

Skrzynka bezpieczników B: Bezpieczniki modułu sterującego

Pozycje: skrzynka bezpieczników A

NumerOpisAmpery [A]
1Wyłącznik automatyczny systemu Infotainment i

bezpieczników 16-20.

40
2
3
4
5
6
7Gniazdo 12 V (przestrzeń bagażowa)15
8Sterowanie w drzwiach kierowcy20
9Elementy sterujące w drzwiach pasażera20
10Elementy sterujące w prawych tylnych drzwiach pasażera.20
11Elementy sterujące w lewych tylnych drzwiach pasażera.20
12Napęd bezkluczykowy*20
13Fotel kierowcy z napędem*20
14Elektrycznie sterowane siedzenie pasażera z przodu*20
15Składane zagłówki tylnych siedzeń*15
16Moduł sterujący systemu Infotainment5
17System audio-nawigacyjny:

wzmacniacz,

radio satelitarne SiriusXM™*.

10
18System Infotainment15
19Zestaw głośnomówiący Bluetooth5
20System rozrywki dla pasażerów z tyłu (RSE)*7,5
21Elektryczny szyberdach*;

Oświetlenie dzięki uprzejmości;

Czujnik systemu klimatyzacji.

5
22Gniazda 12 V;

Zapalniczka.

15
23Podgrzewane tylne siedzenie*

(strona pasażera)

15
24Podgrzewane tylne siedzenie*

(po stronie kierowcy)

15
25
26Podgrzewane siedzenie pasażera z przodu*15
27Podgrzewany fotel kierowcy*15
28Asystent parkowania*;

moduł sterujący zaczepu przyczepy*;

kamera wspomagająca parkowanie*.

5
29Moduł sterujący napędu na wszystkie koła*5
30System aktywnego podwozia*10

Pozycje: skrzynka bezpieczników B

NumerOpisAmpery [A]
1Wycieraczka tylnej klapy15
2
3Dodatkowe oświetlenie z przodu;

Sterowanie szybą w drzwiach kierowcy;

Fotel(e) z elektryczną regulacją*;

Bezprzewodowy system sterowania HomeLInk®*.

7,5
4Wyświetlacz informacji na tablicy przyrządów5
5Adaptacyjny tempomat;

Ostrzeżenie o kolizji*.

10
6Oświetlenie dodatkowe;

Czujnik deszczu*.

7,5
7Moduł kierownicy7,5
8Centralne ryglowanie:

drzwiczki wlewu paliwa

10
9Spryskiwacz szyby tylnej15
10Spryskiwacze szyby przedniej15
11Odryglowanie tylnej klapy10
1210
13Pompa paliwowa20
14Panel sterowania systemem klimatyzacji;

Alarmowy czujnik ruchu*.

5
15
16Alarm, pokładowy system diagnostyczny5
17
18System poduszek powietrznych;

Czujnik wagi pasażera.

10
19System ostrzegania o kolizji*5
20Pedał przyspieszenia;

Funkcja automatycznego przyciemniania lusterek;

Podgrzewane tylne siedzenia*.

7,5
21
22Światła stopu5
23Siłownik szyberdachu*20
24Immobiliser5

Bezpieczniki – przestrzeń ładunkowa

Volvo XC70 – bezpieczniki – bagażnik
NumerOpisAmpery [A]
1Elektryczny hamulec postojowy

(lewa strona).

30
2Elektryczny hamulec postojowy

(prawa strona).

30
3Ogrzewana szyba tylna30
4Gniazdo przyczepy 2*15
5Elektrycznie sterowana klapa tylna*20
6
7
8
9
10
11Gniazdo przyczepy 1*40
12

2013

Bezpieczniki – komora silnika

A – Górna komora silnika

B – Przednia komora silnika

C – Dolna komora silnika

Volvo XC70 – bezpieczniki – komora silnika
NumerOpisAmpery [A]
1Wyłącznik obwodu50
2Wyłącznik obwodu50
3Wyłącznik obwodu60
4Wyłącznik obwodu60
5Wyłącznik obwodu60
6
7
8Przednia szyba czołowa*40
9Wycieraczki30
10
11Dmuchawa systemu klimatyzacji40
12
13Pompa ABS40
14Zawory ABS20
15
16Aktywne poziomowanie świateł zakrętowych*10
17Centralny moduł elektryczny20
18ABS5
19Siła kierowania zależna od prędkości*5
20Moduł sterujący silnika (ECM);

Skrzynia biegów;

SRS.

10
21Podgrzewane dysze spryskiwaczy*10
22
23Panel oświetleniowy5
24
25
26
27Przekaźnik – skrzynka komory silnika5
28Dodatkowe światła*20
29Klakson15
30Moduł sterujący silnika (ECM)10
31Moduł sterujący automatyczną skrzynią biegów15
32Sprężarka klimatyzacji15
33Sprężarka Coils-A/C5
34Przekaźnik rozrusznika30
35Cewki zapłonowe;

Kondensator.

20
36Moduł sterujący silnika10
37Układ wtryskowy;

Miernik masy powietrza;

Moduł sterujący silnika.

15
38Sprężarka klimatyzacji;

Zawory silnika;

Moduł sterujący silnika (6-cyl.);

Solenoidy (tylko 6-cyl. bez turbo).

10
39Zawór EVAP;

Podgrzewana sonda lambda.

15
40
41Wykrywanie wycieków paliwa5
42
43Wentylator chłodzący80
44Elektrohydrauliczne wspomaganie kierownicy100

Bezpieczniki – schowek na rękawiczki

Volvo XC70 – bezpieczniki – schowek

Skrzynka bezpieczników A : Ogólne bezpieczniki

Skrzynka bezpieczników B : Bezpieczniki modułu sterującego

Pozycje: skrzynka bezpieczników A

NumerOpisAmpery [A]
1Wyłącznik automatyczny systemu Infotainment i

bezpieczników 16-20.

40
2
3
4
5
6
7Gniazdo 12 V (przestrzeń bagażowa)15
8Sterowanie w drzwiach kierowcy20
9Elementy sterujące w drzwiach pasażera20
10Elementy sterujące w prawych tylnych drzwiach pasażera20
11Elementy sterujące w lewych tylnych drzwiach pasażera20
12Napęd bezkluczykowy*20
13Fotel kierowcy z napędem*20
14Elektrycznie sterowane siedzenie pasażera z przodu*20
15Składane zagłówki tylnych siedzeń*15
16Moduł sterujący systemu Infotainment5
17System audio-nawigacyjny:

wzmacniacz,

radio satelitarne SiriusXM ™*.

10
18System Infotainment15
19Zestaw głośnomówiący Bluetooth5
20System rozrywki dla pasażerów z tyłu (RSE)*7,5
21Elektryczny szyberdach*;

Oświetlenie kałuży;

Czujnik systemu klimatyzacji.

5
22Gniazda 12 V;

Zapalniczka.

15
23Podgrzewane tylne siedzenie*

(strona pasażera)

15
24Podgrzewane tylne siedzenie*

(po stronie kierowcy)

15
25
26Podgrzewane siedzenie pasażera z przodu*15
27Podgrzewany fotel kierowcy*15
28Asystent parkowania*;

Moduł sterujący zaczepu przyczepy*;

Kamera wspomagająca parkowanie*.

5
29Moduł sterujący napędu na wszystkie koła*15
30System aktywnego podwozia*10

Pozycje: skrzynka bezpieczników B

NumerOpisAmpery [A]
1Wycieraczka tylnej klapy15
2
3Dodatkowe oświetlenie z przodu;

Sterowanie szybą w drzwiach kierowcy;

Fotel(e) z elektryczną regulacją*,

Bezprzewodowy system sterowania HomeLInk®*.

7,5
4Wyświetlacz informacji na tablicy przyrządów5
5Adaptacyjny tempomat;

Ostrzeżenie o kolizji*.

10
6Oświetlenie dodatkowe;

Czujnik deszczu*.

7,5
7Moduł kierownicy7,5
8Centralne ryglowanie:

drzwiczki wlewu paliwa

10
9Spryskiwacz szyby tylnej15
10Spryskiwacze szyby przedniej15
11Odryglowanie tylnej klapy10
12Elektrycznie składane zagłówki tylnych siedzeń*10
13Pompa paliwowa20
14Panel sterowania systemem klimatyzacji;

Alarmowy czujnik ruchu*.

5
15
16Alarm;

Pokładowy system diagnostyczny.

5
17
18System poduszek powietrznych;

Czujnik wagi pasażera.

10
19System ostrzegania o kolizji*5
20Pedał gazu;

Funkcja automatycznego przyciemniania lusterek;

Podgrzewane tylne siedzenia*

7,5
21
22Światła stopu5
23Siłownik szyberdachu*20
24Immobiliser5

Bezpieczniki – przestrzeń ładunkowa

Volvo XC70 – bezpieczniki – bagażnik
NumerOpisAmpery [A]
1Elektryczny hamulec postojowy

(lewa strona)

30
2Elektryczny hamulec postojowy

(prawa strona)

30
3Ogrzewana szyba tylna30
4Gniazdo przyczepy 2*15
5Elektrycznie sterowana klapa tylna*20
6
7
8
9
10
11Gniazdo przyczepy 1*40
12

2014

Bezpieczniki – komora silnika

A – Górna komora silnika

B – Przednia komora silnika

C – Dolna komora silnika

Volvo XC70 – bezpieczniki – komora silnika
NumerOpisAmpery [A]
1Wyłącznik obwodu50
2Wyłącznik obwodu50
3Wyłącznik obwodu60
4Wyłącznik obwodu60
5Wyłącznik obwodu60
6
7
8Przednia szyba czołowa*40
9Wycieraczki30
10
11Dmuchawa systemu klimatyzacji40
12
13Pompa ABS40
14Zawory ABS20
15
16Aktywne poziomowanie świateł zakrętowych*10
17Centralny moduł elektryczny (pod schowkiem)20
18ABS5
19Siła kierowania zależna od prędkości*5
20Moduł sterujący silnika (ECM);

Skrzynia biegów;

SRS.

10
21Podgrzewane dysze spryskiwaczy*10
22
23Panel oświetleniowy5
24
25
26
27Przekaźnik – skrzynka komory silnika5
28Dodatkowe światła*20
29Klakson15
30Moduł sterujący silnika (ECM)10
31Moduł sterujący automatyczną skrzynią biegów15
32Sprężarka klimatyzacji15
33Sprężarka Coils-A/C5
34Przekaźnik rozrusznika30
35Cewki zapłonowe;

Kondensator.

20
36Moduł sterujący silnika10
37Układ wtryskowy;

Miernik masy powietrza;

Moduł sterujący silnika.

15
38Sprężarka klimatyzacji;

Zawory silnika;

Moduł sterujący silnika (6-cyl.);

Solenoidy (tylko 6-cyl. bez turbo).

10
39Zawór EVAP;

Podgrzewana sonda lambda.

15
40
41Wykrywanie wycieków paliwa5
42
43Wentylator chłodzący80
44Elektrohydrauliczne wspomaganie kierownicy100

Bezpieczniki – schowek na rękawiczki

Volvo XC70 – bezpieczniki – schowek

Skrzynka bezpieczników A : Ogólne bezpieczniki

Skrzynka bezpieczników B : Bezpieczniki modułu sterującego

Pozycje: skrzynka bezpieczników A

NumerOpisAmpery [A]
1Wyłącznik automatyczny systemu Infotainment i

bezpieczników 16-20.

40
2
3
4Elektrycznie podgrzewana kierownica*10
5
6
7Gniazdo 12 V (przestrzeń bagażowa)15
8Sterowanie w drzwiach kierowcy20
9Elementy sterujące w drzwiach pasażera20
10Elementy sterujące w prawych tylnych drzwiach pasażera.20
11Elementy sterujące w lewych tylnych drzwiach pasażera.20
12Napęd bezkluczykowy*20
13Fotel kierowcy z napędem*20
14Elektrycznie sterowane siedzenie pasażera z przodu*.20
15
16Moduł sterujący systemu Infotainment5
17System audio-nawigacyjny:

wzmacniacz,

radio satelitarne SiriusXM ™*.

10
18System Infotainment15
19Zestaw głośnomówiący Bluetooth5
20System rozrywki dla pasażerów z tyłu (RSE)*7,5
21Elektryczny szyberdach*;

Oświetlenie dzięki uprzejmości;

Czujnik systemu klimatyzacji.

5
22Gniazda 12 V.;

Zapalniczka.

15
23Podgrzewane tylne siedzenie*

(strona pasażera).

15
24Podgrzewane tylne siedzenie*

(po stronie kierowcy).

15
25
26Podgrzewane siedzenie pasażera z przodu*15
27Podgrzewany fotel kierowcy*15
28Asystent parkowania*;

Moduł sterujący zaczepu przyczepy*;

Kamera wspomagająca parkowanie*.

5
29Moduł sterujący napędu na wszystkie koła*15
30System aktywnego podwozia*10

Pozycje: skrzynka bezpieczników B

NumerOpisAmpery [A]
1Wycieraczka tylnej klapy15
2
3Dodatkowe oświetlenie z przodu;

Sterowanie szybą w drzwiach kierowcy;

Fotel(e) z elektryczną regulacją*;

Bezprzewodowy system sterowania HomeLInk®*.

7,5
4Tablica przyrządów5
5Adaptacyjny tempomat,

ostrzeżenie o kolizji*

10
6Oświetlenie dodatkowe;

Czujnik deszczu*

7,5
7Moduł kierownicy7,5
8Centralne ryglowanie:

drzwiczki wlewu paliwa.

10
9Spryskiwacz szyby tylnej15
10Spryskiwacze szyby przedniej15
11Odryglowanie tylnej klapy10
12Elektrycznie składane zagłówki tylnych siedzeń*10
13Pompa paliwowa20
14Panel sterowania systemem klimatyzacji5
15
16Alarm, pokładowy system diagnostyczny5
17Radio satelitarne*;

Wzmacniacz systemu audio.

10
18System poduszek powietrznych;

Czujnik wagi pasażera.

10
19System ostrzegania o kolizji*5
20Czujnik pedału przyspieszenia;

Funkcja automatycznego przyciemniania lusterek;

Podgrzewane tylne siedzenia*

7,5
21
22Światła stopu5
23Siłownik szyberdachu*20
24Immobiliser5

Bezpieczniki – przestrzeń ładunkowa

Volvo XC70 – bezpieczniki – bagażnik
NumerOpisAmpery [A]
1Elektryczny hamulec postojowy

(lewa strona).

30
2Elektryczny hamulec postojowy

(prawa strona).

30
3Ogrzewana szyba tylna30
4Gniazdo przyczepy 2*15
5Elektrycznie sterowana klapa tylna*20
6
7
8
9
10
11Gniazdo przyczepy 1*40
12

2015

Bezpieczniki – komora silnika

A – Górna komora silnika

B – Przednia komora silnika

C – Dolna komora silnika

Volvo XC70 – bezpieczniki – komora silnika
NumerOpisAmpery [A]
1Wyłącznik automatyczny:

centralny moduł elektryczny pod schowkiem A

50
2Wyłącznik automatyczny:

centralny moduł elektryczny pod schowkiem

50
3Wyłącznik automatyczny:

centralny moduł elektryczny w bagażniku A

60
4Wyłącznik automatyczny:

centralny moduł elektryczny pod schowkiem A

60
5Wyłącznik automatyczny:

centralny moduł elektryczny pod schowkiem A

60
6
7
8Przednia szyba czołowa* – strona kierowcy40
9Wycieraczki30
10
11Dmuchawa systemu klimatyzacji A40
12Przednia szyba czołowa* -strona pasażera40
13Pompa ABS40
14Zawory ABS20
15Spryskiwacze reflektorów20
16Aktywne poziomowanie świateł zakrętowych*10
17Centralny moduł elektryczny

(pod schowkiem).

20
18ABS5
19Regulowana siła kierowania*5
20Moduł sterujący silnika (ECM);

Skrzynia biegów;

SRS.

10
21Podgrzewane dysze spryskiwaczy*10
22
23Panel oświetleniowy5
24
25
26
27Cewki przekaźników5
28Dodatkowe światła*20
29Klakson15
30Cewki przekaźnika;

Moduł sterujący silnika (ECM).

10
31Moduł sterujący – automatyczna skrzynia biegów15
32Sprężarka klimatyzacji

(nie dotyczy silników 4-cylindrowych)

15
33Cewki przekaźnika klimatyzacji;

Cewki przekaźników w zimnej strefie

komory silnika dla Start/Stop.

5
34Przekaźnik rozrusznika A30
35Moduł sterujący silnika (silniki 4-cylindrowe);

Cewki zapłonowe (silniki 5- / 6-cylindrowe);

Skraplacz (silniki 6-cyl.).

20
36Moduł sterujący silnika

(silniki 4-cylindrowe)

20
Moduł sterujący silnika

(silniki 5-cylindrowe i 6-cylindrowe

10
374-cyl. silniki:

Masowy miernik powietrza;

Termostat;

Zawór EVAP.

10
5-/6-cyl. silniki:

Układ wtryskowy;

Miernik masy powietrza (tylko silniki 6-cyl.);

Moduł sterujący silnika.

15
38Sprężarka klimatyzacji (silniki 5-/6- cyl.);

Zawory silnika;

Moduł sterujący silnika (silniki 6-cyl.);

Solenoidy (tylko 6-cyl. bez turbo);

Miernik masy powietrza (tylko 6-cyl. );

Czujnik poziomu oleju (tylko 5-cyl.).

10
Zawory silnika;

Pompa oleju;

Centralnie podgrzewana sonda lambda

(silniki 4-cyl.).

15
39Podgrzewane czujniki tlenu z przodu i z tyłu

(silniki 4-cylindrowe);

Zawór EVAP (silniki 5-/6-cylindrowe);

Podgrzewane czujniki tlenu (silniki 5- / 6-cyl.).

15
40Pompa oleju (automatyczna skrzynia biegów);

Nagrzewnica skrzyni korbowej (silniki 5-cyl.).

10
Cewki zapłonowe (silniki 4-cylindrowe)15
41Wykrywanie wycieków paliwa (silniki 5- / 6-cyl.);

Moduł sterujący żaluzją chłodnicy (silniki 5-cyl.).

5
Wykrywanie wycieków paliwa;

Elektromagnes klimatyzacji (silniki 4-cyl.).

7,5
42Pompa płynu chłodzącego (silniki 4-cyl.)50
43Wentylator chłodzący60 lub 80

(4-cyl.)

60

(5-cyl.)

44Wspomaganie kierownicy100
* – Opcja / wyposażenie dodatkowe
A – Ta pozycja nie jest używana w pojazdach z

opcjonalną funkcją Start/Stop

Bezpieczniki – schowek na rękawiczki

Volvo XC70 – bezpieczniki – schowek

Skrzynka bezpieczników A : Ogólne bezpieczniki

Skrzynka bezpieczników B : Bezpieczniki modułu sterującego

Pozycje: skrzynka bezpieczników A

NumerOpisAmpery [A]
1Wyłącznik automatyczny systemu Infotainment i

bezpieczników 16-20.

40
2
3
4Podgrzewana kierownica*10
5
6
7Gniazdo 12 V (przestrzeń bagażowa)15
8Sterowanie w drzwiach kierowcy20
9Elementy sterujące w drzwiach pasażera20
10Elementy sterujące w prawych tylnych drzwiach pasażera.20
11Elementy sterujące w lewych tylnych drzwiach pasażera.20
12Napęd bezkluczykowy*20
13Fotel kierowcy z napędem*20
14Elektrycznie sterowane siedzenie pasażera z przodu*.20
15
16Moduł sterujący systemu Infotainment5
17System audio-nawigacyjny:

wzmacniacz,

radio satelitarne SiriusXM ™*.

10
18System Infotainment15
19Zestaw głośnomówiący Bluetooth5
20System rozrywki dla pasażerów z tyłu (RSE)*7,5
21Elektryczny szyberdach*;

Oświetlenie dzięki uprzejmości;

Czujnik systemu klimatyzacji.

5
22Gniazda 12 V w konsoli między fotelami15
23Podgrzewane tylne siedzenie*

(strona pasażera).

15
24Podgrzewane tylne siedzenie*

(po stronie kierowcy).

15
25
26Podgrzewane siedzenie pasażera z przodu*15
27Podgrzewany fotel kierowcy*15
28Asystent parkowania*;

Moduł sterujący zaczepu przyczepy*;

Kamera wspomagająca parkowanie*.

5
29Moduł sterujący napędu na wszystkie koła*15
30System aktywnego podwozia*10

Pozycje: skrzynka bezpieczników B

NumerOpisAmpery [A]
1Wycieraczka tylnej klapy15
2
3Dodatkowe oświetlenie z przodu;

Sterowanie szybą w drzwiach kierowcy;

Fotel(e) z elektryczną regulacją*;

Bezprzewodowy system sterowania HomeLInk®*.

7,5
4Tablica przyrządów5
5Adaptacyjny tempomat;

Ostrzeżenie o kolizji*.

10
6Oświetlenie dodatkowe;

Czujnik deszczu*.

7,5
7Moduł kierownicy7,5
8Centralne ryglowanie:

drzwiczki wlewu paliwa.

10
9Spryskiwacz szyby tylnej15
10Spryskiwacze szyby przedniej15
11Odryglowanie tylnej klapy10
12Elektrycznie składane zagłówki tylnych siedzeń*10
13Pompa paliwowa20
14Panel sterowania systemem klimatyzacji5
15
16Alarm, pokładowy system diagnostyczny5
17Radio satelitarne*;

Wzmacniacz systemu audio.

10
18System poduszek powietrznych;

Czujnik wagi pasażera.

10
19System ostrzegania o kolizji*5
20Czujnik pedału przyspieszenia;

Funkcja automatycznego przyciemniania lusterek;

Podgrzewane tylne siedzenia*.

7,5
21
22Światła stopu5
23Siłownik szyberdachu*20
24Immobiliser5

Bezpieczniki – przestrzeń ładunkowa

Volvo XC70 – bezpieczniki – bagażnik
NumerOpisAmpery [A]
1Elektryczny hamulec postojowy

(lewa strona).

30
2Elektryczny hamulec postojowy

(prawa strona).

30
3Ogrzewana szyba tylna30
4Gniazdo przyczepy 2*15
5Elektrycznie sterowana klapa tylna*20
6
7
8
9
10
11Gniazdo przyczepy 1*40
12

Bezpieczniki – strefa zimna komory silnika (tylko Start / Stop) – Opcja w 4-cyl. silniki

Volvo XC60 – bezpieczniki – komora silnika (strefa zimna)
NumerOpisAmpery [A]
A1Wyłącznik automatyczny:

centralny moduł elektryczny w komorze silnika.

175
A2Wyłącznik automatyczny:

skrzynki bezpieczników pod schowkiem na rękawiczki;

centralny moduł elektryczny w bagażniku.

175
1
2Wyłącznik automatyczny:

skrzynka bezpieczników B pod schowkiem na rękawiczki.

50
3Wyłącznik automatyczny:

skrzynka bezpieczników A pod schowkiem na rękawiczki.

60
4Wyłącznik automatyczny:

skrzynka bezpieczników A pod schowkiem na rękawiczki.

60
5Wyłącznik automatyczny:

centralny moduł elektryczny w bagażniku.

60
6Dmuchawa systemu klimatyzacji40
7
8
9Przekaźnik rozrusznika30
10Dioda wewnętrzna50
11Akumulator pomocniczy70
12Centralny moduł elektryczny:

napięcie odniesienia akumulatora pomocniczego;

punkt ładowania akumulatora pomocniczego.

15

2016

Bezpieczniki – komora silnika

A – Górna komora silnika

B – Przednia komora silnika

C – Dolna komora silnika

Volvo XC70 – bezpieczniki – komora silnika
NumerOpisAmpery [A]
1Wyłącznik automatyczny:

centralny moduł elektryczny pod schowkiem A.

50
2Wyłącznik automatyczny:

centralny moduł elektryczny pod schowkiem.

50
3Wyłącznik automatyczny:

centralny moduł elektryczny w bagażniku A.

60
4Wyłącznik automatyczny:

centralny moduł elektryczny pod schowkiem A.

60
5Wyłącznik automatyczny:

centralny moduł elektryczny pod schowkiem A.

60
6
7
8Przednia szyba czołowa* – strona kierowcy40
9Wycieraczki30
10
11Dmuchawa systemu klimatyzacji A40
12Przednia szyba czołowa* – strona pasażera40
13Pompa ABS40
14Zawory ABS20
15Spryskiwacze reflektorów20
16Aktywne poziomowanie świateł zakrętowych*10
17Centralny moduł elektryczny (pod schowkiem)20
18ABS5
19Regulowana siła kierowania*5
20Moduł sterujący silnika (ECM);

Skrzynia biegów;

SRS.

10
21Podgrzewane dysze spryskiwaczy*10
22
23Panel oświetleniowy5
24
25
26
27Cewki przekaźników5
28Dodatkowe światła*20
29Klakson15
30Cewki przekaźnika;

Moduł sterujący silnika (ECM).

10
31Moduł sterujący – automatyczna skrzynia biegów15
32Sprężarka klimatyzacji

(nie dotyczy silników 4-cylindrowych).

15
33Cewki przekaźnika klimatyzacji;

Cewki przekaźników w zimnej strefie

komory silnika dla Start/Stop.

5
34Przekaźnik rozrusznika A30
35Moduł sterujący silnika (silniki 4-cylindrowe);

Cewki zapłonowe (silniki 5- / 6-cyl.);

Skraplacz (silniki 6-cylindrowe).

20
36Moduł sterujący silnika

(silniki 4-cylindrowe).

20
Moduł sterujący silnika

(silniki 5-cylindrowe i 6-cylindrowe).

10
374-cyl. silniki:

Masowy miernik powietrza;

Termostat;

Zawór EVAP.

10
5-/6-cyl. silniki:

Układ wtryskowy;

Miernik masy powietrza (tylko silniki 6-cyl.);

Moduł sterujący silnika.

15
38Sprężarka klimatyzacji (silniki 5-/6- cylindrowe);

Zawory silnika;

Moduł sterujący silnika (silniki 6-cyl.);

Solenoidy (tylko 6-cyl. bez turbo);

Miernik masy powietrza (tylko 6-cyl. );

Czujnik poziomu oleju (tylko 5-cyl.).

10
Zawory silnika;

Pompa oleju;

Centralnie podgrzewana sonda lambda (silniki 4-cyl.).

15
39Podgrzewane czujniki tlenu z przodu, z tyłu

(silniki 4-cylindrowe);

Zawór EVAP (silniki 5-/6-cylindrowe);

Podgrzewane czujniki tlenu

(silniki 5- / 6-cyl.).

15
40Pompa oleju (automatyczna skrzynia biegów);

Nagrzewnica skrzyni korbowej (silniki 5-cyl.).

10
Cewki zapłonowe (silniki 4-cylindrowe)15
41Detekcja wycieków paliwa (silniki 5-/6-cyl.);

Moduł sterujący żaluzją chłodnicy (silniki 5-cyl.).

5
Wykrywanie wycieków paliwa;

Elektromagnes klimatyzacji

(silniki 4-cyl.).

7,5
42Pompa płynu chłodzącego

(silniki 4-cyl.).

50
43Wentylator chłodzący60 lub 80

(silniki 4-cyl.)

60

(silniki 5-cyl.)

44Wspomaganie kierownicy100
* – Opcja / wyposażenie dodatkowe
A – Ta pozycja nie jest używana w pojazdach

z opcjonalną funkcją Start/Stop

Bezpieczniki – schowek na rękawiczki

Volvo XC70 – bezpieczniki – schowek

Skrzynka bezpieczników A : Ogólne bezpieczniki

Skrzynka bezpieczników B : Bezpieczniki modułu sterującego

Pozycje: skrzynka bezpieczników A

NumerOpisAmpery [A]
1Wyłącznik automatyczny systemu Infotainment i

bezpieczników 16-20.

40
2
3
4Podgrzewana kierownica*10
5
6
7Gniazdo 12 V (przestrzeń bagażowa)15
8Sterowanie w drzwiach kierowcy20
9Elementy sterujące w drzwiach pasażera20
10Elementy sterujące w prawych tylnych drzwiach pasażera20
11Elementy sterujące w lewych tylnych drzwiach pasażera20
12Napęd bezkluczykowy*20
13Fotel kierowcy z napędem*20
14Elektrycznie sterowane siedzenie pasażera z przodu*20
15
16Moduł sterujący systemu Infotainment5
17System audio-nawigacyjny:

wzmacniacz,

radio satelitarne SiriusXM™*.

10
18System Infotainment15
19Zestaw głośnomówiący Bluetooth5
20
21Elektryczny szyberdach*;

Oświetlenie dzięki uprzejmości;

Czujnik systemu klimatyzacji.

5
22Gniazda 12 V w konsoli między fotelami15
23Podgrzewane tylne siedzenie*

(strona pasażera).

15
24Podgrzewane tylne siedzenie*

(po stronie kierowcy).

15
25
26Podgrzewane siedzenie pasażera z przodu*15
27Podgrzewany fotel kierowcy*15
28Asystent parkowania*5
29Moduł sterujący napędu na wszystkie koła*15
30System aktywnego podwozia*10

Pozycje: skrzynka bezpieczników B

NumerOpisAmpery [A]
1Wycieraczka tylnej klapy15
2
3Dodatkowe oświetlenie przednie;

Sterowanie szybą w drzwiach kierowcy;

Elektrycznie regulowane fotele*.

7,5
4Tablica przyrządów5
5Adaptacyjny tempomat;

Ostrzeżenie o kolizji*.

10
6Oświetlenie dodatkowe;

Czujnik deszczu*;

Bezprzewodowy system sterowania HomeLink®*

7,5
7Moduł kierownicy7,5
8Centralne ryglowanie:

drzwiczki wlewu paliwa.

10
9Spryskiwacz szyby tylnej15
10Spryskiwacze szyby przedniej15
11Odryglowanie tylnej klapy10
12Elektrycznie składane zagłówki tylnych siedzeń*10
13Pompa paliwowa20
14Panel sterowania systemem klimatyzacji5
15
16Alarm;

Pokładowy system diagnostyczny.

5
17Radio satelitarne*;

Wzmacniacz systemu audio.

10
18System poduszek powietrznych;

Czujnik wagi pasażera.

10
19System ostrzegania o kolizji*5
20Czujnik pedału przyspieszenia;

Funkcja automatycznego przyciemniania lusterek;

Podgrzewane tylne siedzenia*.

7,5
21
22Światła stopu5
23Siłownik szyberdachu *20
24Immobiliser5

Bezpieczniki – przestrzeń ładunkowa

Volvo XC70 – bezpieczniki – bagażnik
NumerOpisAmpery [A]
1Elektryczny hamulec postojowy

(lewa strona).

30
2Elektryczny hamulec postojowy

(prawa strona).

30
3Ogrzewana szyba tylna30
4Gniazdo przyczepy 2*15
5Elektrycznie sterowana klapa tylna*20
6
7
8
9
10
11Gniazdo przyczepy 1*40
12

Bezpieczniki – strefa zimna komory silnika (tylko Start/Stop) – Opcja w wersji 4-cyl. silniki

Volvo XC60 – bezpieczniki – komora silnika (strefa zimna)
NumerOpisAmpery [A]
A1Wyłącznik automatyczny:

centralny moduł elektryczny w komorze silnika.

175
A2Wyłącznik automatyczny:

skrzynki bezpieczników pod schowkiem na rękawiczki,

centralny moduł elektryczny w bagażniku.

175
1
2Wyłącznik automatyczny:

skrzynka bezpieczników B pod schowkiem na rękawiczki

50
3Wyłącznik automatyczny:

skrzynka bezpieczników A pod schowkiem na rękawiczki

60
4Wyłącznik automatyczny:

skrzynka bezpieczników A pod schowkiem na rękawiczki

60
5Wyłącznik automatyczny:

centralny moduł elektryczny w bagażniku

60
6Dmuchawa systemu klimatyzacji40
7
8
9Przekaźnik rozrusznika30
10Dioda wewnętrzna50
11Akumulator pomocniczy70
12Centralny moduł elektryczny:

napięcie odniesienia akumulatora pomocniczego,

punkt ładowania akumulatora pomocniczego.

15

Dodaj komentarz

Twój adres e-mail nie zostanie opublikowany. Wymagane pola są oznaczone *
