Volvo C70 (2009) – skrzynka bezpieczników

Volvo C70 mk2 (2009) – schemat skrzynki bezpieczników

Rok produkcji: 2009.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo C70 (2009) to bezpiecznik 45 w skrzynce bezpiecznikowej w przedziale pasażerskim.

Skrzynka bezpieczników w komorze silnika

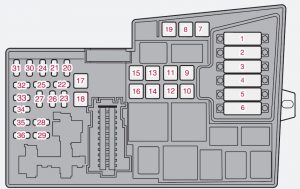

Volvo C70 mk2 – bezpieczniki – komora silnika
Bezpiecznik Opis Ampery [A]
1 Wentylator chłodziwa 50
2 Wspomaganie kierownicy (z wyjątkiem silnika 1,6 litra) 80
3 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
4 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
5 Element klimatyzacji, dodatkowa nagrzewnica PTC * 80
6 Świece żarowe (diesel) 70
7 Pompa ABS 30
8 Zawory ABS 20
9 Funkcje silnika 30
10 Wentylator 40
11 Spryskiwacze reflektorów, elektrycznie sterowany dach, zamykany schowek i luk narciarski 20
12 Zasilanie ogrzewanej szyby tylnej 30
13 Przekaźnik rozrusznika 30
14 Okablowanie przyczepy * 40
15 Dach elektryczny 30
16 Dostawa do systemu informacyjno-rozrywkowego 40
17 Wycieraczki 30
18 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 40
19 rezerwa
20 Klakson 15
21 Dodatkowa nagrzewnica paliwowa, nagrzewnica przedziału pasażerskiego 20
22 Głośnik niskotonowy 25
23 Moduł sterujący silnika ECM (5-cylindrowa benzyna), skrzynia biegów (TCM) 10
24 Podgrzewany filtr paliwa, separator oleju z elementem PTC (olej napędowy) 20
25 rezerwa
26 Stacyjka 15
27 Sprężarka klimatyzacji 10
28 rezerwa
29 Przednie światła przeciwmgielne 15
30 Moduł sterujący silnika ECM (4-cyl. Diesel) 3
31 rezerwa
32 Wtryskiwacze (benzyna), czujnik masowego przepływu powietrza i sterowanie turbosprężarką (olej napędowy) 10
33 Sonda lambda, pompa próżniowa (benzyna), moduł sterujący silnika ECM (olej napędowy) 20
34 Wyłącznik ciśnieniowy, układ klimatyzacji, cewki zapłonowe (benzyna), świece żarowe i układ kontroli emisji EGR (olej napędowy) 10
35 Czujniki silnika do zaworów, cewki przekaźnika, elementu PTC klimatyzacji, separatora oleju (benzyna), modułu sterującego silnika ECM (diesel), kanistra (benzyna), czujnika masowego przepływu powietrza MAF (benzyna) 15
36 Moduł sterujący silnika ECM (nie 5-cyl. Silnik wysokoprężny), czujnik położenia pedału przyspieszenia, sonda lambda (olej napędowy) 10

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników w przedziale pasażerskim znajduje się pod schowkiem na rękawiczki.

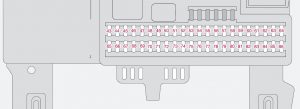

Volvo C70 mk2 – bezpieczniki – przedział pasażerski
Bezpiecznik Opis Ampery [A]
37 Nie w użyciu
38 Nie w użyciu
39 Nie w użyciu
40 Nie w użyciu
41 Nie w użyciu
42 Nie w użyciu
43 Telefon, system audio, RTI (opcja) 15
44 Układ SRS, moduł sterujący silnika ECM (5-cyl.) 10
45 Gniazdo elektryczne, przedział pasażerski 15
46 Przedział pasażerski, schowek w desce rozdzielczej i dodatkowe oświetlenie 5
47 Oświetlenie wewnętrzne 5
48 Spryskiwacz 15
49 System SRS 10
50 rezerwa
51 Dodatkowa nagrzewnica przedziału pasażerskiego, przekaźnik filtra paliwa, ogrzewanie 10
52 Moduł sterujący skrzyni biegów (TCM), układ ABS 5
53 Wspomaganie kierownicy 10
54 Pomoc w parkowaniu, Bi-Xenon? * 10
55 Bezkluczykowy moduł sterujący
56 Moduł zdalnego sterowania, moduł sterowania syreną 10
57 Złącze łącza danych (DLC), włącznik świateł hamowania 15
58 Światło drogowe (prawe), cewka przekaźnika lamp pomocniczych 7,5
59 Światła drogowe lewe 7,5
60 Ogrzewanie siedzenia (po stronie kierowcy) 15
61 Ogrzewanie siedzenia (po stronie pasażera) 15
62 rezerwa
63 Zasilanie, okno elektryczne, prawe tylne 20
64 Lampka do zamka drzwi, RTI 5
65 System Infotainment 5
66 Moduł sterujący Infotainment (ICM), klimatyzacja 10
67 rezerwa
68 Tempomat 5
69 System klimatyzacji, czujnik deszczu *, przycisk BLIS * 5
70 rezerwa
71 rezerwa
72 rezerwa
73 Konsola górna oświetlenia wewnętrznego (OHC), przypomnienie o zapięciu pasów tylnych 5
74 Przekaźnik pompy paliwa 15
75 rezerwa
76 rezerwa
77 Gniazdo elektryczne w bagażniku, dodatkowy moduł elektroniczny (AEM) 15
78 rezerwa
79 Światło cofania 5
80 rezerwa
81 Zasilanie, okno elektryczne, tylne lewe 20
82 Zasilanie, okno elektryczne i drzwi, prawy przód 25
83 Zasilanie, okno elektryczne i drzwi, lewy przód 25
84 Fotel pasażera z napędem elektrycznym 25
85 Fotel kierowcy z napędem elektrycznym 25
86 Przekaźnik oświetlenia wnętrza, oświetlenie bagażnika, fotele elektryczne 5
