Volvo C70 (2006-2008) – skrzynka bezpieczników

10/25/2020

Spis treści

Volvo C70 mk2 (2006-2008) – schemat skrzynki bezpieczników

Rok produkcji: 2006, 2007, 2008.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo C70 (2006-2008) to bezpiecznik 45 w skrzynce bezpiecznikowej w przedziale pasażerskim.

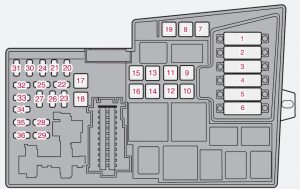

Skrzynka bezpieczników w komorze silnika

Volvo C70 mk2 – bezpieczniki – komora silnika
Bezpiecznik Opis Ampery [A]
1 Wentylator chłodziwa (chłodnica) 50
2 Wspomaganie kierownicy 80
3 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
4 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 60
5 Nie w użyciu
6 Nie w użyciu
7 Pompa ABS 30
8 Zawory ABS 20
9 Funkcje silnika 30
10 Dmuchawa systemu klimatyzacji 40
11 Spryskiwacze reflektorów, chowany twardy dach, zamykane schowki 20
12 Podaj ogrzewaną tylną szybę 30
13 Przekaźnik rozrusznika 30
14 Złącze przyczepy 40
15 Chowany twardy blat 30
16 Podaj do systemu audio 40
17 Wycieraczki 30
18 Zasilanie do skrzynki bezpieczników w przedziale pasażerskim 40
19 Nie w użyciu
20 Klakson 15
21 Nie w użyciu 20
22 Głośnik niskotonowy 25
23 Moduł sterujący silnika ECM (5-cylindrowa benzyna), skrzynia biegów (TCM) 10
24 Nie w użyciu 20
25 Nie w użyciu
26 Stacyjka 15
27 Sprężarka klimatyzacji 10
28 Nie w użyciu
29 Przednie światła przeciwmgielne (opcja) 15
30 Nie w użyciu 3
31 Nie w użyciu
32 Wtryskiwacze paliwa 10
33 Podgrzewana sonda lambda, pompa próżniowa 20
34 Cewki zapłonowe, czujnik ciśnienia jednostki klimatycznej 10
35 Zawory czujnika silnika, przekaźnik klimatyzacji, pułapka oleju elementu PTC, filtr węglowy, czujnik przepływu powietrza 15
36 Moduł sterujący silnika (ECM), czujnik przepustnicy 10
Zobacz również:  Volvo 960 (1995-1997) – skrzynka bezpieczników

Skrzynka bezpieczników w przedziale pasażerskim

Skrzynka bezpieczników w przedziale pasażerskim znajduje się pod schowkiem na rękawiczki.

Volvo C70 mk2 – bezpieczniki – przedział pasażerski
Bezpiecznik Opis Ampery [A]
37 Nie w użyciu
38 Nie w użyciu
39 Nie w użyciu
40 Nie w użyciu
41 Nie w użyciu
42 Nie w użyciu
43 System audio, system nawigacyjny Volvo (opcja) 15
44 Dodatkowy układ ograniczający (SRS), moduł sterujący silnika 10
45 Gniazdo 12 V w kabinie pasażerskiej 15
46 Oświetlenie – schowek na rękawiczki, tablica przyrządów i wnęki na nogi 5
47 Oświetlenie wewnętrzne 5
48 Spryskiwacze przedniej szyby 15
49 Dodatkowy system ograniczający (SRS), czujnik masy pasażera (OWS) 10
50 Nie w użyciu
51 Przekaźnik filtra paliwa 10
52 Moduł sterujący skrzyni biegów (TCM), układ ABS 5
53 Wspomaganie kierownicy 10
54 Asystent parkowania (opcja), reflektory Bi-Xenon® (opcja) 10
55 Nie w użyciu
56 Pilot zdalnego sterowania Volvo Navigation System (opcja), moduł sterujący syreną alarmową 10
57 Wbudowane gniazdo diagnostyczne, włącznik świateł hamowania 15
58 Prawe światło drogowe, przekaźnik świateł pomocniczych 7,5
59 Lewe światło drogowe 7,5
60 Podgrzewane siedzenie kierowcy (opcja) 15
61 Podgrzewane siedzenie pasażera (opcja) 15
62 Nie w użyciu
63 Elektrycznie sterowana szyba po stronie pasażera z tyłu 20
64 Lampki kontrolne zamka w panelach drzwi, system nawigacji Volvo (opcja) 5
65 System nagłośnienia 5
66 Moduł sterujący systemem audio (ICM), system klimatyzacji 10
67 Nie w użyciu
68 Tempomat 5
69 System klimatyzacji, czujnik deszczu (opcja), przycisk BLIS (opcja) 5
70 Nie w użyciu
71 Nie w użyciu
72 Nie w użyciu
73 Oświetlenie sufitowe z przodu 5
74 Przekaźnik pompy paliwa 15
75 Nie w użyciu
76 Nie w użyciu
77 Gniazdo 12 V w bagażniku, moduł sterujący wyposażenia dodatkowego (AEM) 15
78 Nie w użyciu
79 Światła zapasowe 5
80 Nie w użyciu
81 Szyba elektryczna – tylna strona kierowcy 20
82 Elektrycznie sterowana szyba i zamek drzwi – drzwi po stronie pasażera 25
83 Elektrycznie sterowana szyba i zamek drzwi – drzwi przednie po stronie kierowcy 25
84 Fotel pasażera z napędem elektrycznym (opcja) 25
85 Fotel kierowcy z napędem elektrycznym (opcja) 25
86 Przekaźnik oświetlenia wnętrza, oświetlenie bagażnika, fotele elektryczne 5
