Volvo 850 (1996-1997) – skrzynka bezpieczników

Volvo 850 (1996-1997) – schemat skrzynki bezpieczników

Rok produkcji: 1996, 1997.

Bezpiecznik zapalniczki (gniazdo zasilania) w Volvo 850 (1996-1997) to bezpiecznik 30 w skrzynce bezpiecznikowej komory silnika.

Skrzynka bezpiecznikowa

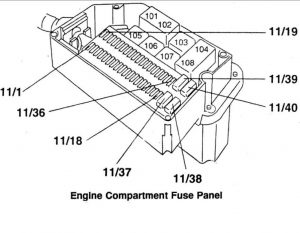

Volvo 850 – bezpieczniki – komora silnika



Volvo 850 – schemat skrzynki bezpieczników – komora silnika

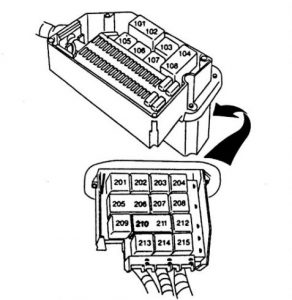

volvo 850 – schemat skrzynki bezpieczników – skrzynka przekaźników silnika
Pozycja Opis Ampery [A]
1 LH 3.2 Wieloportowy wtrysk paliwa (MFI)
EZ 129 K Zapłon rozdzielacza (01),
Motronic 4.3 / 4.4 SFI,
układ paliwowo-zapłonowy Femx 5.2
Przekaźnik główny,

układ paliwowy Fen 5.2 (MFI)
Automatyczna skrzynia biegów

15
2 Pompa paliwa, alarm 15
3 Czujnik temp. spalin (Japonia)
Oświetlenie wewnętrzne
10
4 Elektroniczny inhibitor rozruchu

(immobilizer)

10
5 Dmuchawa z 4 tempem prędkości

(samochody z recyrkulacją)

30
6 Centralny zamek. Alarm,

Przekaźnik sygnalizacji zakleszczenia

Przekaźnik drzwi kierowcy

(2-stopniowy zamek centralny)

25
7 Radio 15
8 Elektroniczny inhibitor rozruchu

(lmmobilizer)

10
9 ABS 30
10 Podgrzewane tylne siedzenie 15
11 Podgrzewana szyba tylna,

Podgrzewane lusterka boczne

30
12 Stop (hamulec) – światła 10
13 Światła awaryjne.

Migacz świateł drogowych,

alarm

15
14 ABS 30
15 + Szyna 30 (1512)
Oświetlenie wewnętrzne,

Oświetlenie schowka na rękawiczki,

Oświetlenie
wejścia.

Światła ostrzegawcze otwartych drzwi,

Oświetlenie bagażnika,
Zdalnie sterowany centralny zamek/alarm,
Przypomnienie o zapięciu pasów.

Gniazdo diagnostyczne. do czujnika

10
16 Antena elektryczna.

Zmieniarka CD.

(Gniazdo przyczepy),

(Akcesoria)

30
17 Ostrzeżenie Kev 10
18 Przednie światła przeciwmgielne 15
19 Światła drogowe w lewo 15
20 Wiązka świateł drogowych

(akcesoria)

15
21 Światła mijania lewe 15
22 Światła mijania. dobrze 15
23 Światła postojowe,

oświetlenie tablicy rejestracyjnej

10
24 Światła Parking.

Czujnik wygaszania awarii żarówki

10
25 Tylne światła przeciwmgielne,

Tylne światła przeciwmgielne

10
26 Podgrzewane przednie siedzenia.

Lusterka zewnętrzne sterowane elektrycznie

25
27 Światła zapasowe,

Kierunkowskaz

15
28 Szyna + 151 (15/4):
Ogrzewana szyba tylna.

Podgrzewane lusterka
boczne,

Przypomnienie o zapięciu pasów,

Tempomat,

Czujnik ostrzegający o awarii żarówki,

automatyczna skrzynia biegów z blokadą P-shift,

podgrzewane tylne siedzenie

10
29 ABS 15
30 Zapalniczka 10
31 Dmuchawy wentylatora. prędkości 1-3

(samochody z recyrkulacją).

Dmuchawy wentylatora. pręd. 1-4

(samochody bez recyrkulacji).

Jednostka klimatyczna.

Recyrkulacja

25
32 Radio.

zdalnie sterowany centralny zamek/alarm

10
33 + Szyna X (15/8)
Kontrola długości belki.
Spryskiwacz tylny/Wycieraczki
15
34 Wycieraczka/spryskiwacz przedniej szyby,

klakson

Wycieraczka/spryskiwacz
reflektora

25
35 Oświetlenie instrumentów i sterowania,

Oświetlenie zapalniczki
oświetlenie popielniczki ,

szyberdach

10
36 Wczesny typ: Zapasowy
Późniejszy typ: Syrena alarmowa

Bezpieczniki automatyczne

Pozycja Opis
37 Okna elektryczne,

Szyberdach elektryczny

38 Zapasowy
39 Fotel elektryczny: lewy
40 Fotel elektryczny: prawy
